PINACHO
TORNO PINACHO S90 VS/260
- Year
- 1999
- Swing over bed
- 530
- Distance between centres
- 1625
- Power
- 7,5 KW
- Weight
- 1795
New machines come in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | S-90 VS/260 |
|---|---|
| AÑO | 1999 |
| RÓTULO CABEZAL | Pinacho S-90 VS/260 |
| VISUALIZADOR DE COTAS, PLATO DE TRES GARRAS, PROTECCIÓN DE PLATO, CONTRAPUNTO | Sí |
Headstock and spindle
| POTENCIA MOTOR PRINCIPAL | 7,5 KW |
|---|
Turning
| DISTANCIA ENTRE PUNTOS | 1625 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 80 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 530 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 780 |
| DIAMETRO ADMITIDO SOBRE CARRO | 325 |
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 2980 x 1050 x 1730 |
|---|---|
| PESO | 1795 |
Other data
| SELECTOR DE GAMAS ROTULADO | 0-240, 240-630, 630-1700 (sin unidad visible) |
|---|
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment
Torno paralelo Pinacho S-90 VS/260 de ocasión
El S-90 VS/260 es un torno paralelo Pinacho, rotulado así en el frontal del cabezal, con 1.625 mm entre puntos y 530 mm de diámetro admitido sobre bancada, según nuestra ficha, que lo data en 1999. Es un torno de taller para ejes, bridas y piezas de revolución de tamaño medio, con agujero de husillo de 80 mm.
Qué se ve en las fotos

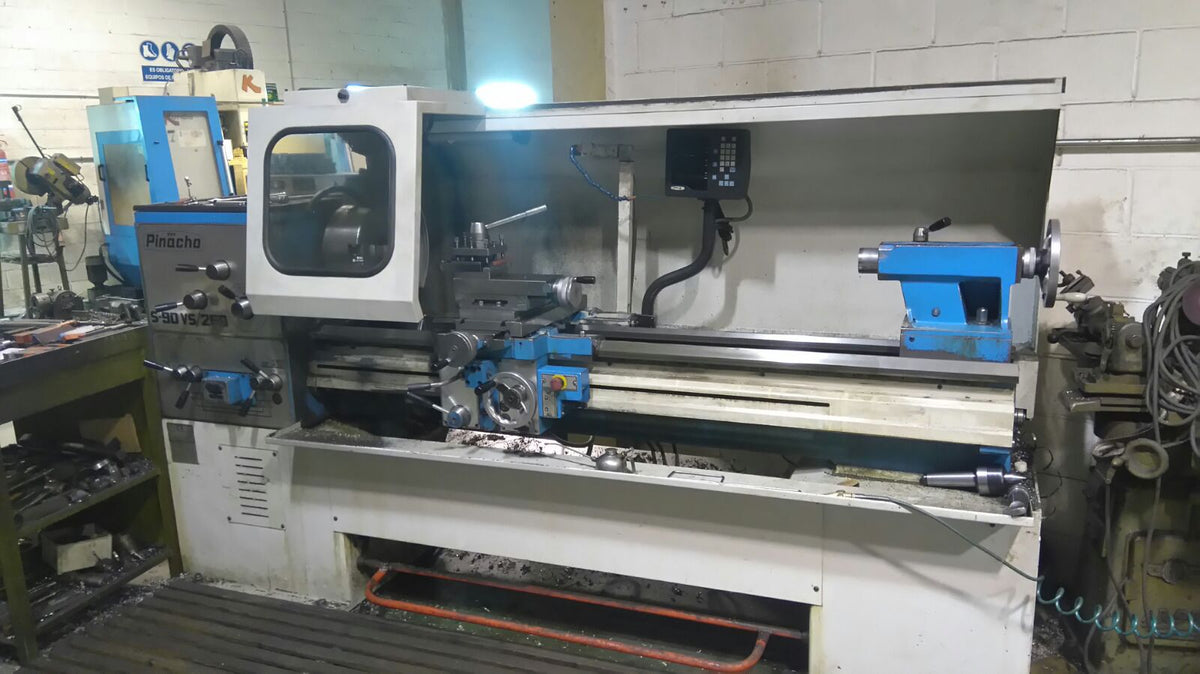

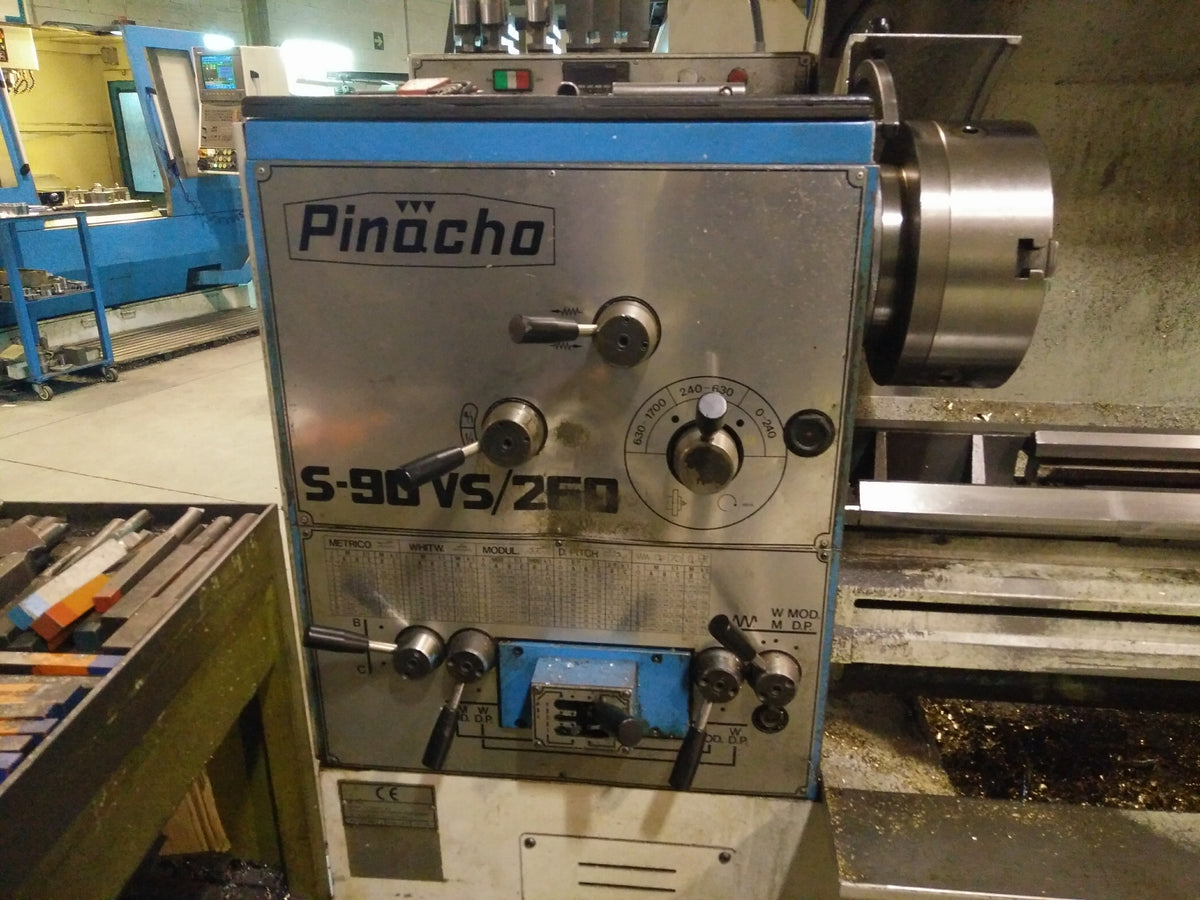

El cabezal lleva un selector de gamas de velocidad rotulado con tres rangos (0-240, 240-630, 630-1.700; unidad no visible) y tabla de roscas. Hay una protección frontal con ventana sobre el plato, un visualizador de cotas en un brazo, torreta portaherramientas y un contrapunto azul.
Configuración de esta unidad
- Marca y modelo: Pinacho S-90 VS/260; año 1999 (ficha)
- Distancia entre puntos: 1.625 mm; agujero del husillo: 80 mm
- Diámetro sobre bancada: 530 mm; sobre escote: 780 mm; sobre carro: 325 mm
- Potencia del motor principal: 7,5 kW

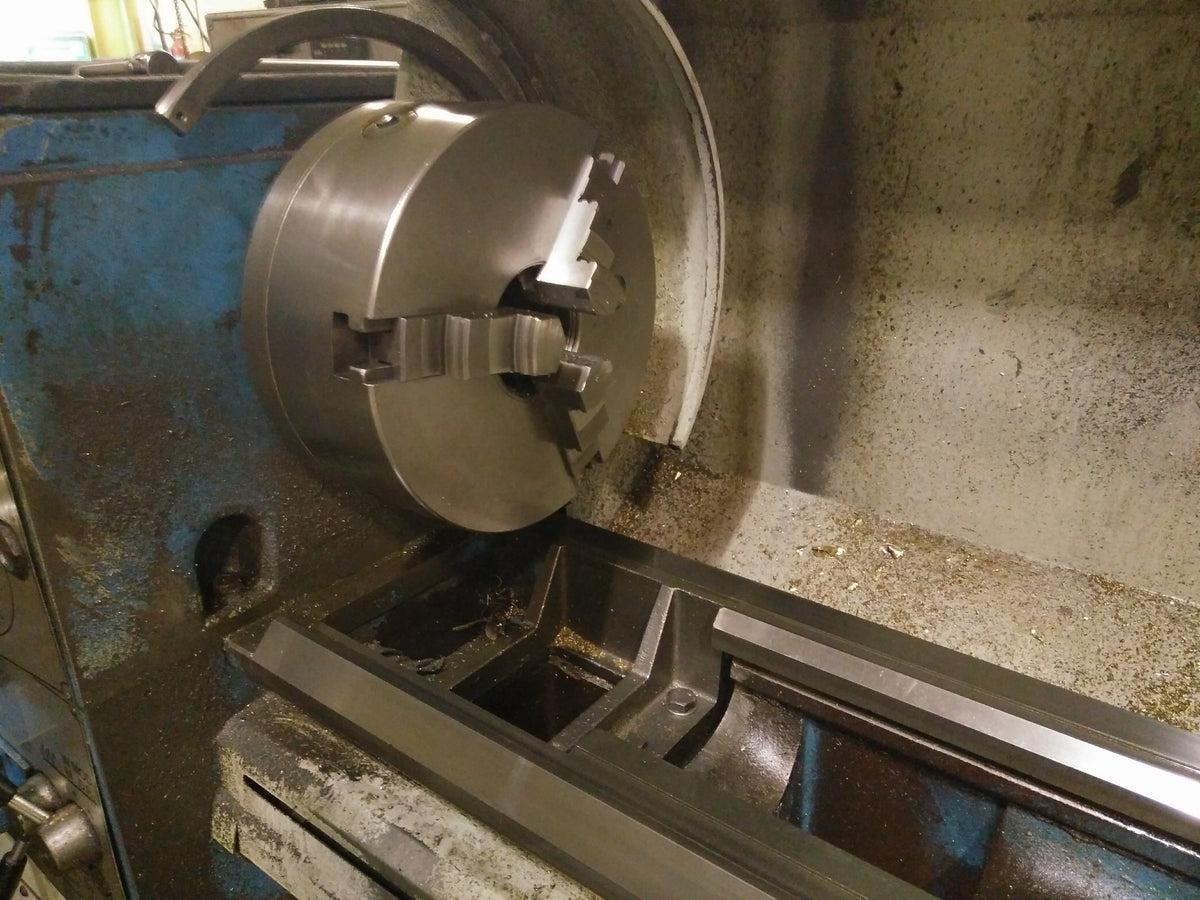

- Plato de tres garras, protección del plato, visualizador de cotas y contrapunto (visibles)
Aplicaciones típicas
Mecanizado de piezas sueltas y series cortas, mantenimiento y reparación industrial.
Véalo en Ferrotall
El torno se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué tamaño de pieza admite el Pinacho S-90 VS/260?
Según la ficha, 1.625 mm entre puntos, 530 mm de diámetro sobre bancada, 780 mm sobre escote y 325 mm sobre carro. El agujero del husillo de 80 mm permite pasar barra o tubo por el interior. El diámetro sobre escote solo se aprovecha para piezas cortas junto al plato.
¿Qué potencia tiene y de qué año es?
La ficha indica un motor principal de 7,5 kW y año 1999. Son datos de la ficha de nuestra unidad. En el cabezal se ve un selector con tres rangos de velocidad rotulados, cuya unidad no aparece en las fotos.
¿Lleva visualizador de cotas?
Sí, en las fotos se ve un visualizador digital montado en un brazo sobre la bancada. No consta la marca ni el modelo, ni el número de ejes. Un visualizador facilita el posicionado de la herramienta y la repetición de medidas en series cortas.
