TORNO PINACHO S90/260 x 1625
- Swing over bed
- 530
- Distance between centres
- 1650
- Spindle speed
- 30-1500
- Tools
- Presente
- Power
- 5,5
- Weight
- 1970
Fresh stock comes in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | S-90/260 |
|---|
Headstock and spindle
| RPM | 30-1500 |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 5,5 |
| PLACA DEL CABEZAL | Pinacho S-90/260 |
Turning
| DISTANCIA ENTRE PUNTOS | 1650 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 68 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 530 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 780 |
| DIAMETRO ADMITIDO SOBRE CARRO | 475 |
| ANCHURA BANCADA | 350 |
| TORRETA PORTAHERRAMIENTAS | Presente |
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 1925x2860x2860 |
|---|---|
| PESO | 1970 |
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment

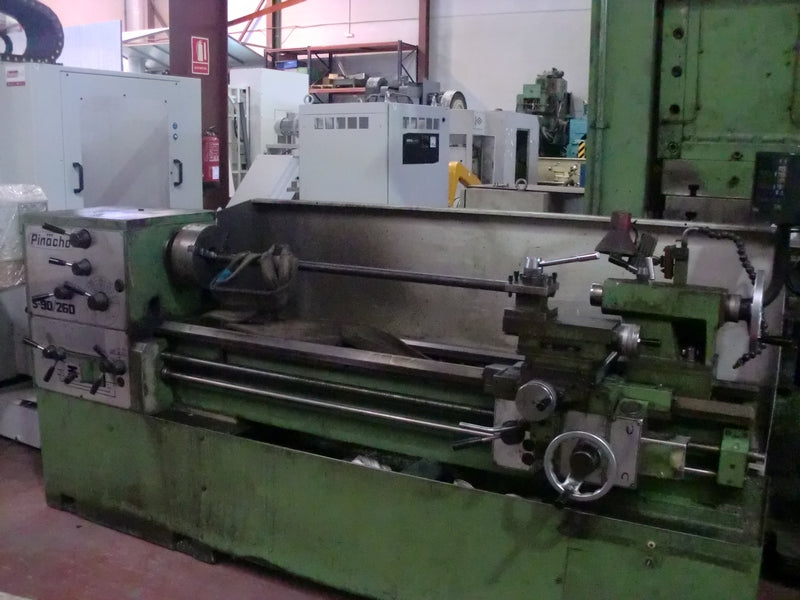

Torno paralelo Pinacho S-90/260
Torno paralelo de mayor tamaño de la serie S-90 de Pinacho, con 530 mm de diámetro sobre bancada, 780 mm sobre escote y agujero de husillo de 68 mm. Es una máquina para ejes largos y piezas pesadas en mecanizado general y mantenimiento.
Equipamiento visible

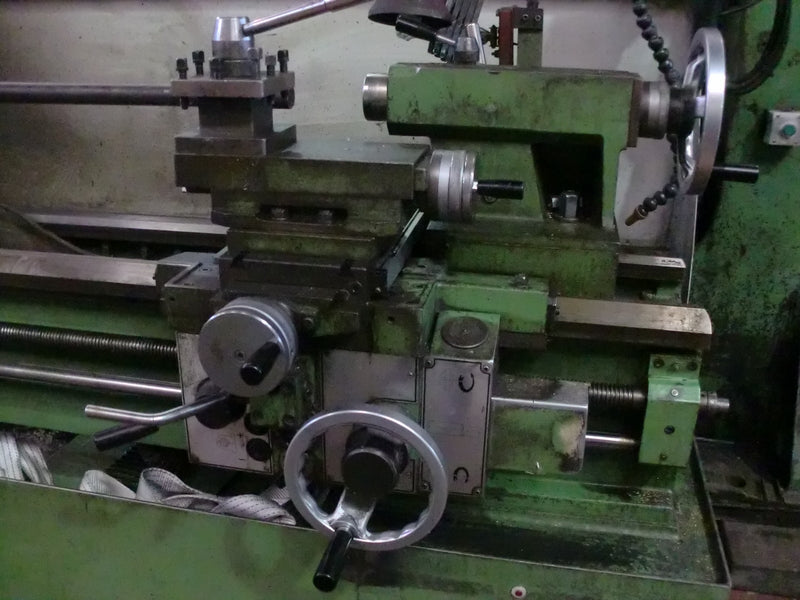

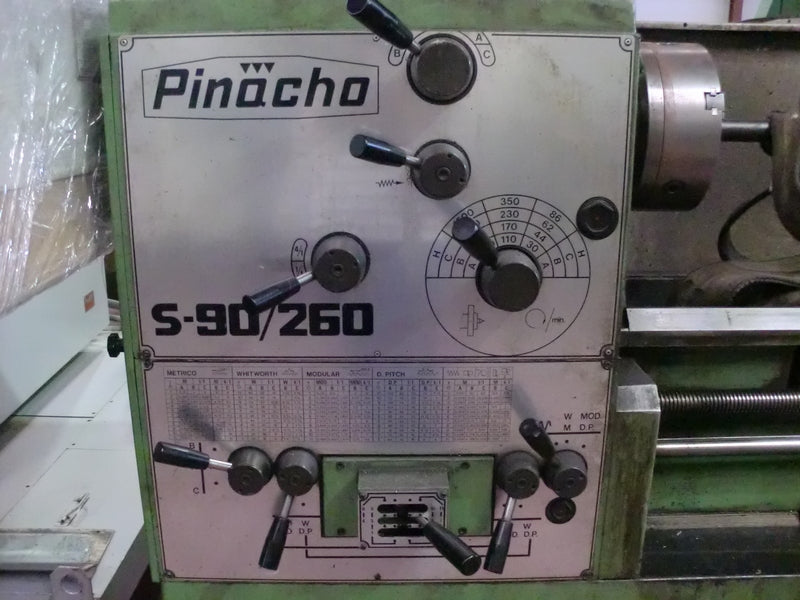

La placa del cabezal rotula «S-90/260» y recoge las tablas de roscas métrica, Whitworth, modular y paso diametral. Se ven una torreta portaherramientas, un carro con volantes graduados y el contrapunto.
Configuración de esta unidad
- Marca y modelo: Pinacho S-90/260 (placa del cabezal)
- Distancia entre puntos: 1.650 mm
- Agujero principal: 68 mm
- Admitido sobre bancada: 530 mm; sobre escote: 780 mm; sobre carro: 475 mm
- Anchura de bancada: 350 mm
- Velocidades: 30 a 1.500 rpm
- Torreta portaherramientas
Aplicaciones típicas
Torneado de ejes largos y piezas de mayor diámetro con roscado en distintos estándares, en mecanizado general, calderería y mantenimiento.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué capacidad tiene el Pinacho S-90/260?
La ficha indica 1.650 mm entre puntos, 530 mm sobre bancada, 780 mm sobre escote y 475 mm sobre carro, con un agujero de husillo de 68 mm. La placa del cabezal confirma el modelo S-90/260, lo que permite trabajar ejes largos y piezas de diámetro grande.
¿Qué velocidades y roscas admite?
La ficha da de 30 a 1.500 rpm. La placa de la caja de avances incluye tablas de rosca métrica, Whitworth, modular y paso diametral, con las combinaciones de palanca para cada paso. Esto permite roscar en distintos estándares en trabajos de reparación y mantenimiento.
¿Qué agujero de husillo tiene y qué piezas caben en el escote?
El agujero principal es de 68 mm según la ficha, por lo que puede pasar barra o tubo de diámetro grande por el husillo. El diámetro sobre escote es de 780 mm, lo que permite montar piezas de mayor diámetro, aunque de poca longitud, cerca del plato.
