GEMINIS
TORNO GEMINIS GE 870x4000
- Swing over bed
- 870
- Distance between centres
- 4000
- Power
- 9,2
- Weight
- 4.000 kg
New machines come in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | GE 870 x 4000 |
|---|
Headstock and spindle
| POTENCIA MOTOR PRINCIPAL | 9,2 |
|---|---|
| VELOCIDADES | 16 a 1.250 rpm (gamas L, M, R) |
Turning
| DISTANCIA ENTRE PUNTOS | 4000 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 85 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 870 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 1.100 |
| DIAMETRO ADMITIDO SOBRE CARRO | 540 |
| ANCHURA BANCADA | 545 |
| PLATO | Plano de garras independientes de gran diámetro |
| LUNETA | Fija, visible sobre la bancada |
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 5660 x 1168 x 1460 |
|---|---|
| PESO | 4.000 kg |
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment

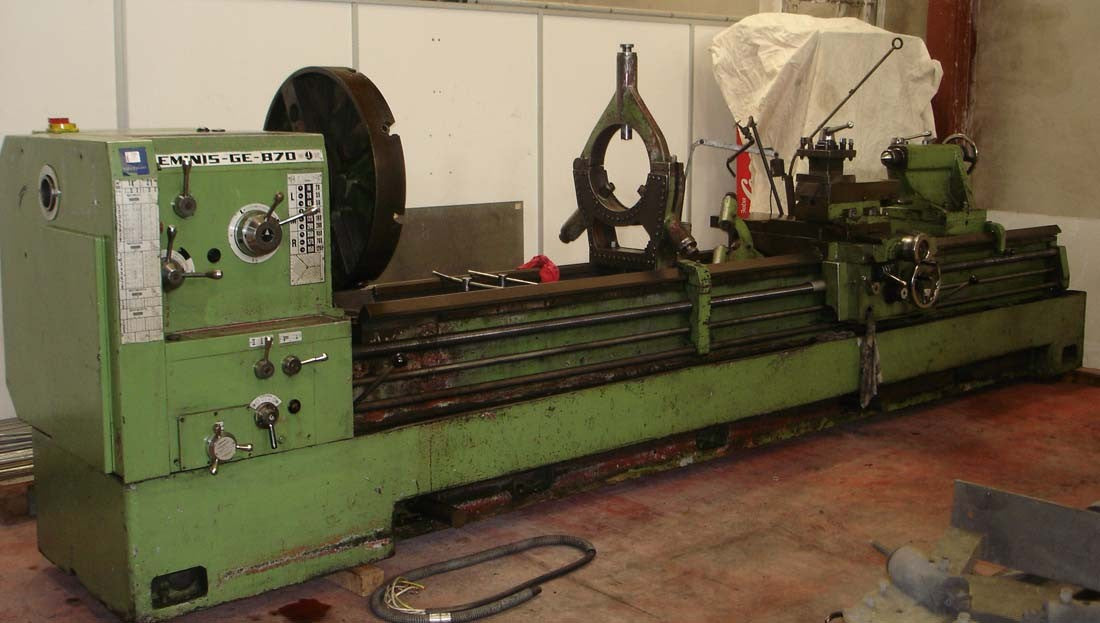

Torno paralelo Geminis GE-870 con 4.000 mm entre puntos
El Geminis GE-870 es un torno paralelo pesado para piezas largas y de gran diámetro: ejes, rodillos, cilindros y virolas. Esta unidad tiene 4.000 mm entre puntos, 870 mm sobre bancada y 1.100 mm sobre escote.
Puntos fuertes

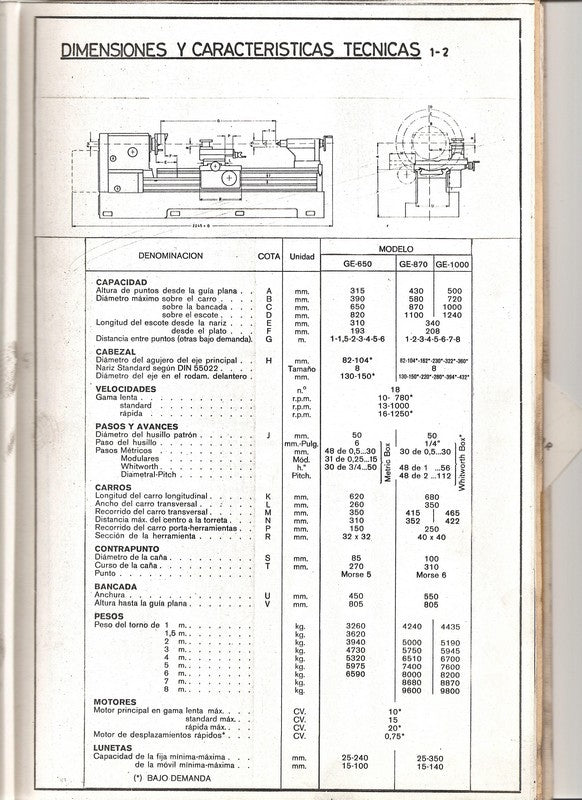

La ficha técnica del fabricante para el GE-870 (documento sin nº de serie, solo referencia del modelo) indica nariz de husillo DIN 55022 tamaño 8, 18 velocidades y contrapunto Morse 6. La tabla del cabezal de esta unidad, con gamas L, M y R, recoge velocidades de 16 a 1.250 rpm.
Configuración de esta unidad
- Modelo: GE-870 (rótulo del cabezal)
- Distancia entre puntos: 4.000 mm
- Diámetro del agujero del husillo: 85 mm
- Diámetro admitido sobre bancada: 870 mm
- Diámetro admitido sobre escote: 1.100 mm
- Diámetro admitido sobre carro: 540 mm
- Anchura de bancada: 545 mm
- Velocidades: 16 a 1.250 rpm (tabla del cabezal)

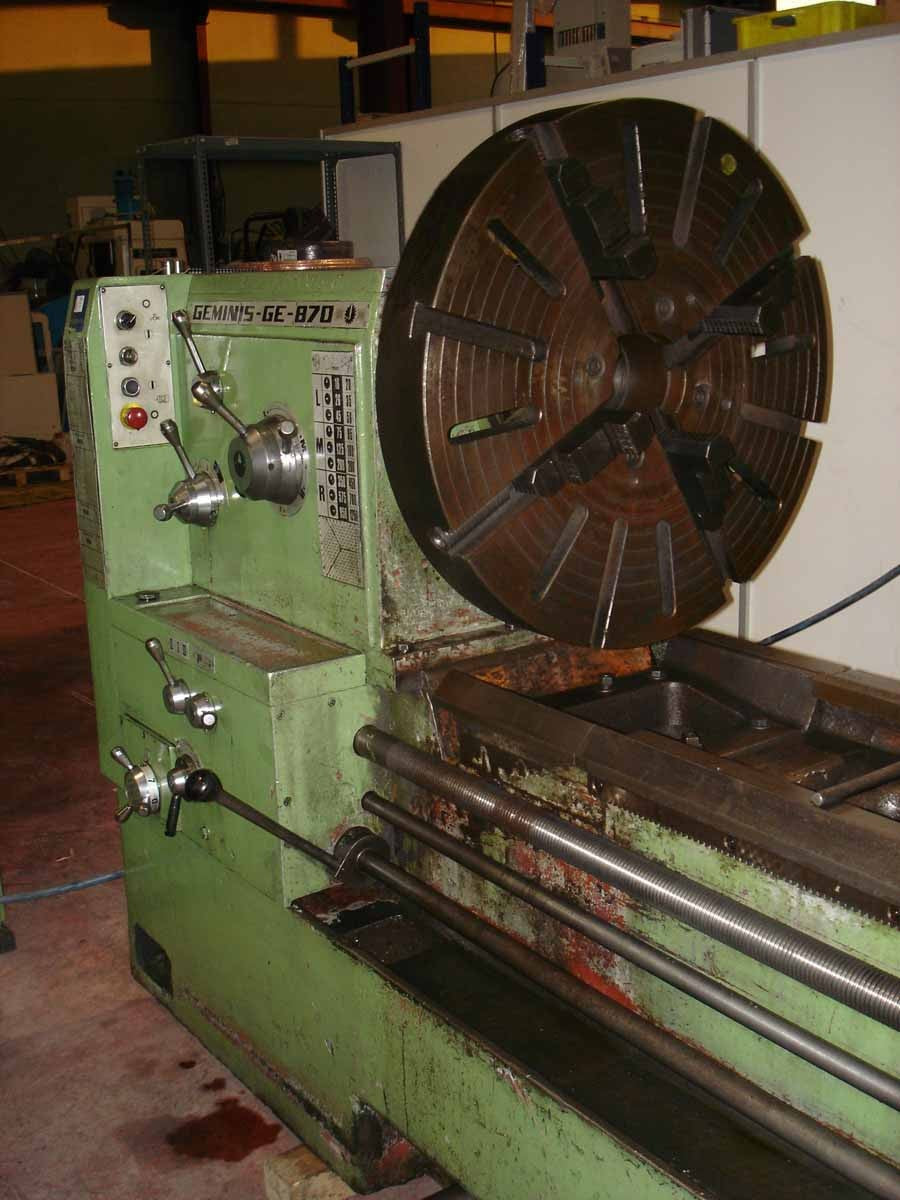

- Plato plano de garras de gran diámetro y luneta fija
Aplicaciones típicas
Torneado de ejes largos, rodillos, cilindros hidráulicos, virolas y piezas de gran diámetro en talleres de mecanizado pesado, mantenimiento industrial y reparación.
Véalo en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué piezas puede tornear el Geminis GE-870?
Según nuestra ficha, 4.000 mm entre puntos, 870 mm de diámetro sobre bancada, 1.100 mm sobre escote y 540 mm sobre carro. El agujero del husillo es de 85 mm. Permite tornear ejes y cilindros largos, y piezas cortas de gran diámetro aprovechando el escote junto al cabezal.
¿Qué es el escote y para qué sirve?
El escote es un rebaje de la bancada junto al plato que permite girar piezas de diámetro mayor que el admitido sobre bancada, siempre que sean cortas. En esta unidad la ficha indica 1.100 mm sobre escote frente a 870 mm sobre bancada, lo que amplía el diámetro máximo de piezas tipo disco o brida.
¿Qué velocidades de giro tiene?

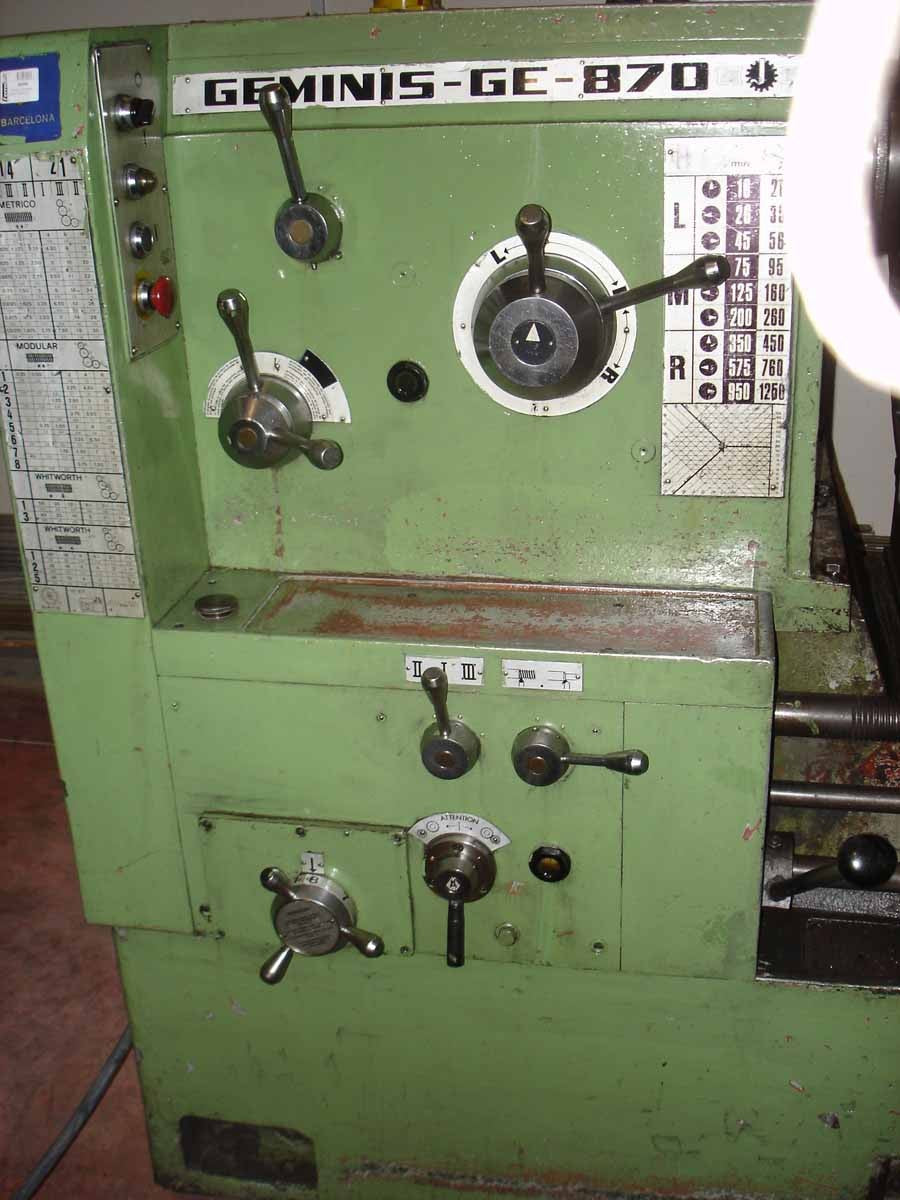

La tabla del cabezal, visible en las fotos, recoge tres gamas (L, M y R) con velocidades de 16 a 1.250 rpm. La ficha del fabricante del GE-870 habla de 18 velocidades. Las gamas bajas se usan para diámetros grandes y desbastes, y la alta para acabados en piezas más pequeñas.
Visit, transport and commissioning
- See it running Visit it at our facilities or ask us for a video of the machine under power.
- Transport We handle dismantling, loading and transport to your workshop.
- Commissioning Installation, levelling and commissioning by our technical service.
- More than 45 years Used machinery trading backed by our technical service.
If we don't have it, we'll find it
TORNO GEMINIS GE 870x4000 · Ref. 08366
