PINNACLE
CENTRO DE MECANIZADO PINNACLE VMC 1160
- Year
- 2008
- Control
- HEIDENHAIN iTNC 530
- X/Y/Z travels
- (X) 1140, (Y) 610, (Z) 610
- Taper
- DIN 40
- Spindle speed
- 10.000
- Table
- 1300 X 610
Fresh stock comes in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | VMC 1160 |
|---|---|
| CONTROL | HEIDENHAIN iTNC 530 |
| AÑO | 2008 |
Travels and table
| DIMENSIONES DE LA MESA | 1300 X 610 |
|---|---|
| RECORRIDOS X, Y, Z | (X) 1140, (Y) 610, (Z) 610 |
Headstock and spindle
| CONO | DIN 40 |
|---|---|
| RPM CABEZAL | 10.000 |
Tooling and equipment
| REFRIGERACION A TRAVES DE LA HTA. | Sí |
|---|---|
| CAMBIADOR DE HERRAMIENTAS | 24 POSICIONES |
| TRANSPORTADOR DE VIRUTA | Sí |
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 2900 x 2200 x 2350 |
|---|---|
| PESO | 6.500 KG |
Other data
| ALMACÉN | Disco de 24 posiciones |
|---|
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment

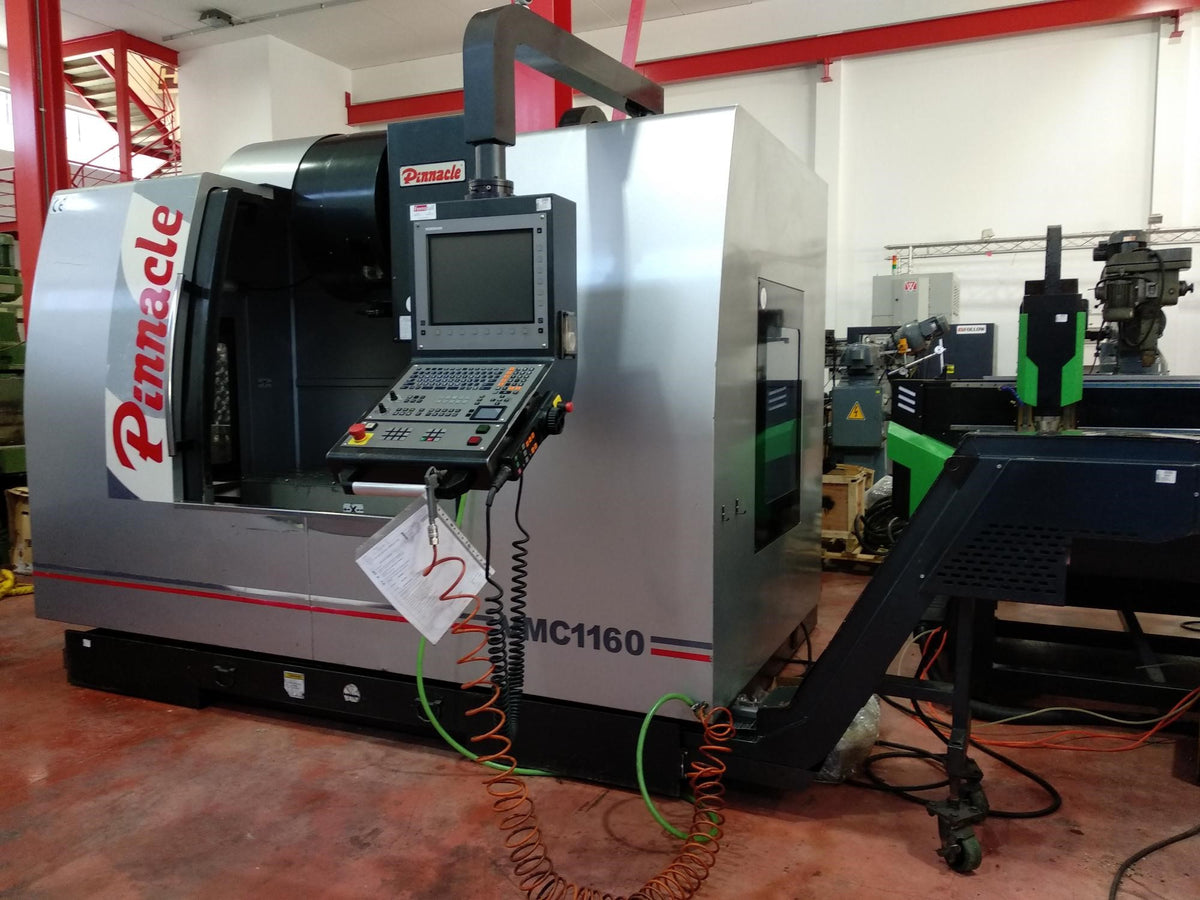

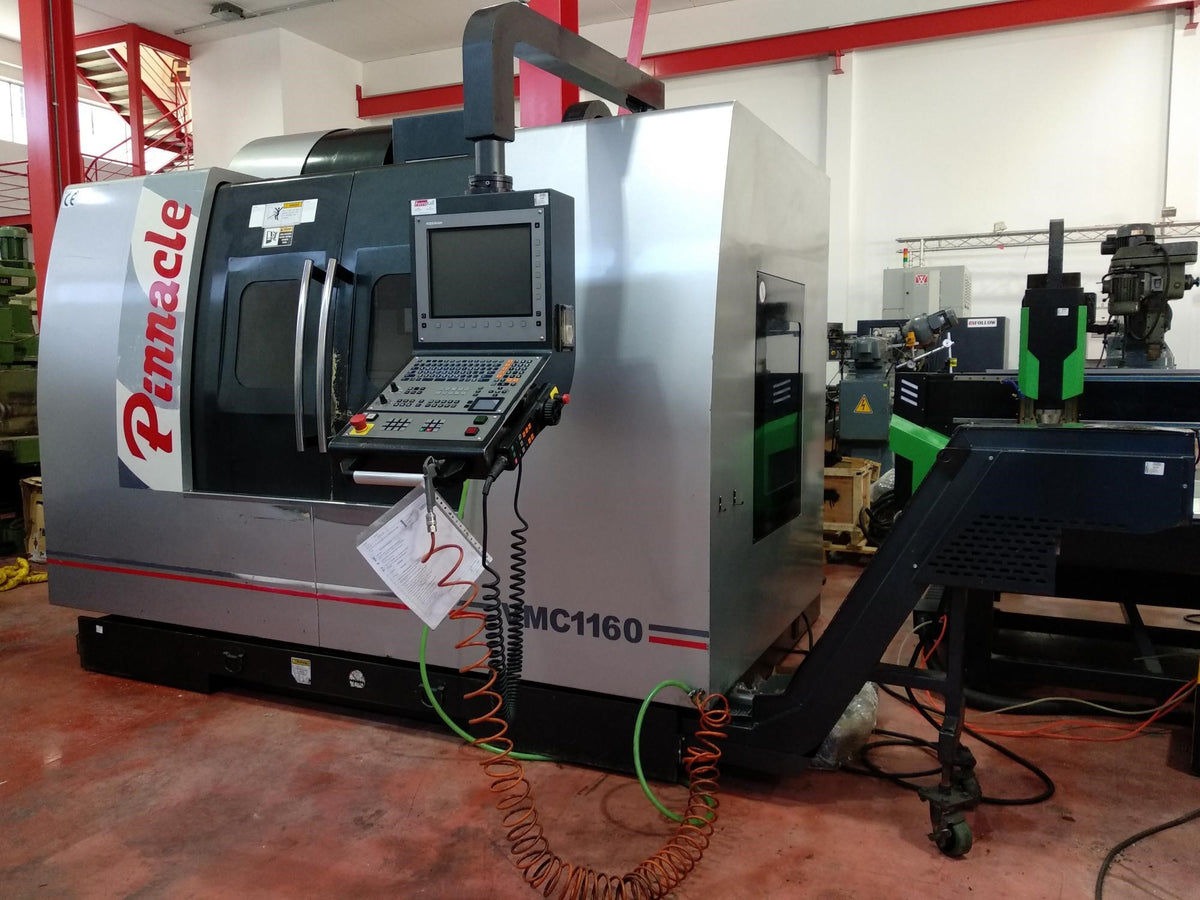

Centro de mecanizado vertical Pinnacle VMC 1160
El VMC 1160 es un centro de mecanizado vertical de Pinnacle con mesa de 1.300 x 610 mm y recorridos de 1.140 x 610 x 610 mm, adecuado para piezas de tamaño medio en acero, fundición y aluminio.
Puntos fuertes
En portales de maquinaria el VMC 1160 se anuncia con cambiador de 24 herramientas y distintos controles según la unidad; esta lleva un Heidenhain iTNC 530, que según Heidenhain permite programación conversacional y ciclos de mecanizado propios.
Configuración de esta unidad
- Modelo: VMC 1160 (rotulado en el frontal)
- Control: Heidenhain iTNC 530 (marca Heidenhain en la pantalla)

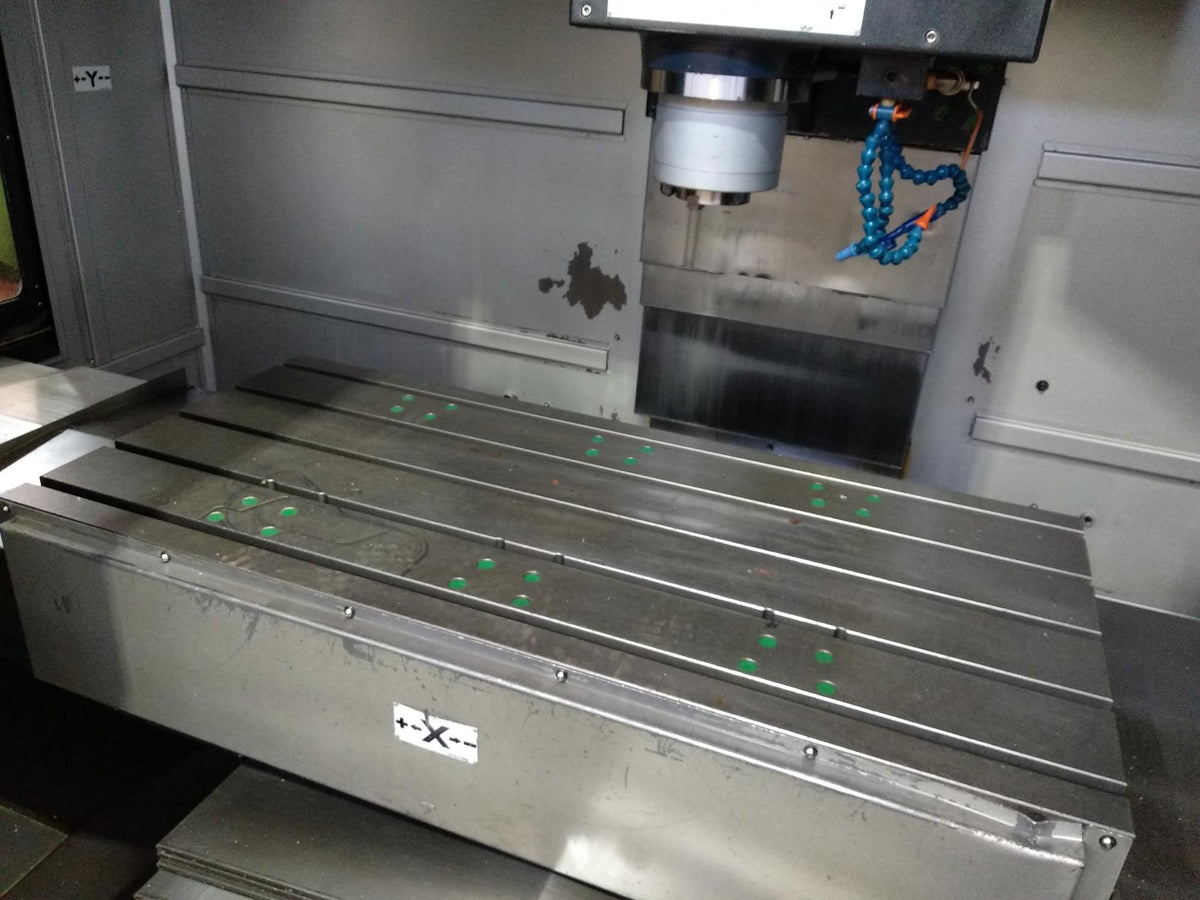

- Mesa: 1.300 x 610 mm
- Recorridos X, Y, Z: 1.140 x 610 x 610 mm
- Cono: DIN 40
- Husillo: 10.000 rpm
- Refrigeración a través de la herramienta
- Almacén de herramientas de disco de 24 posiciones
- Transportador de viruta
- Año: 2008
- Medidas exteriores: 2.900 x 2.200 x 2.350 mm; peso 6.500 kg
Aplicaciones típicas
Fresado de utillajes, moldes sencillos y piezas prismáticas de tamaño medio, con taladrado y roscado con refrigeración interna.
Véala en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarla; consúltenos para verla en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué recorridos y tamaño de mesa tiene el Pinnacle VMC 1160?
Según nuestra ficha, los recorridos son de 1.140 mm en X, 610 mm en Y y 610 mm en Z, y la mesa mide 1.300 x 610 mm. Permite mecanizar piezas de tamaño medio y utillajes largos, con una máquina de 2.900 x 2.200 mm de superficie en planta.

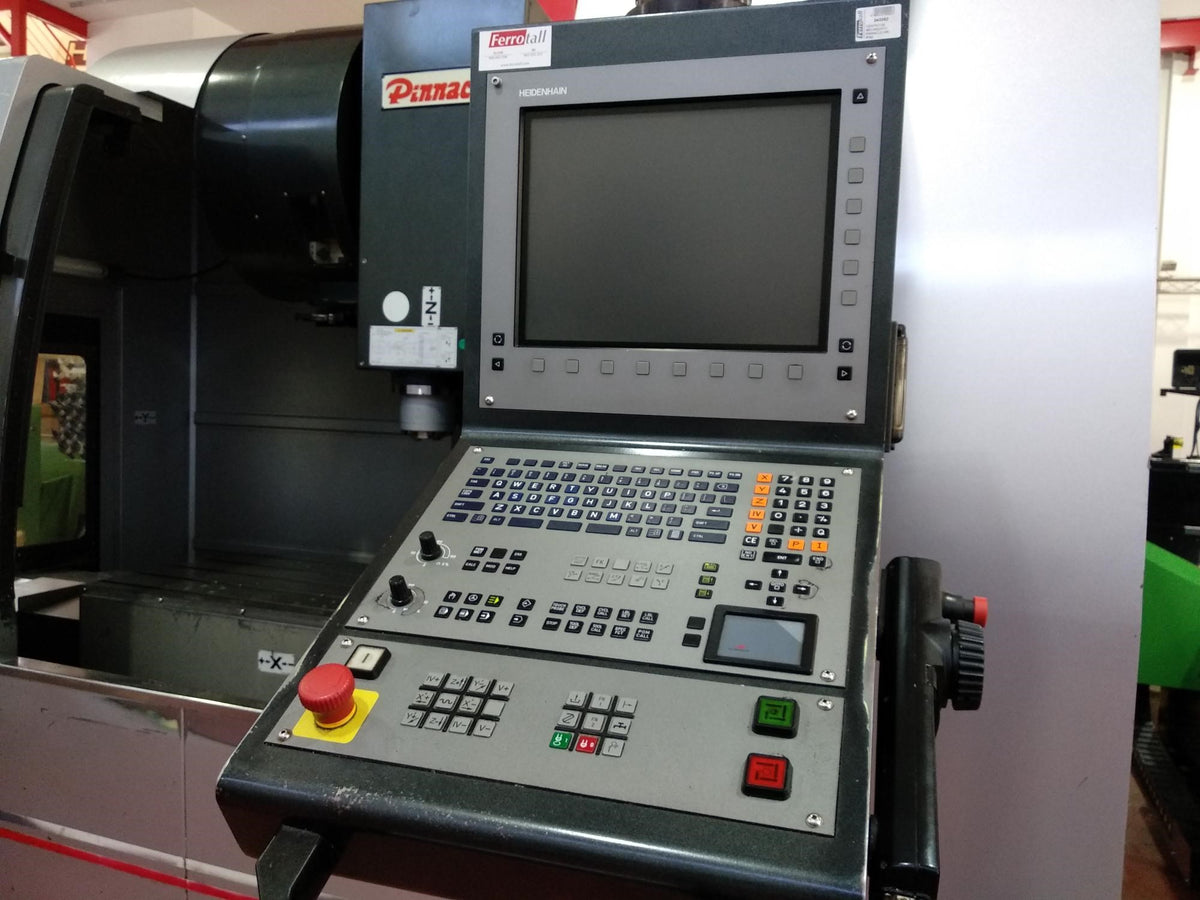

¿Qué control lleva?
Lleva un control Heidenhain iTNC 530, con la marca visible en la pantalla. Según el fabricante del control, permite programar en diálogo conversacional o en código ISO. Los anuncios del VMC 1160 en portales citan también unidades con Fanuc, pero según nuestra ficha y las fotos esta unidad es Heidenhain.

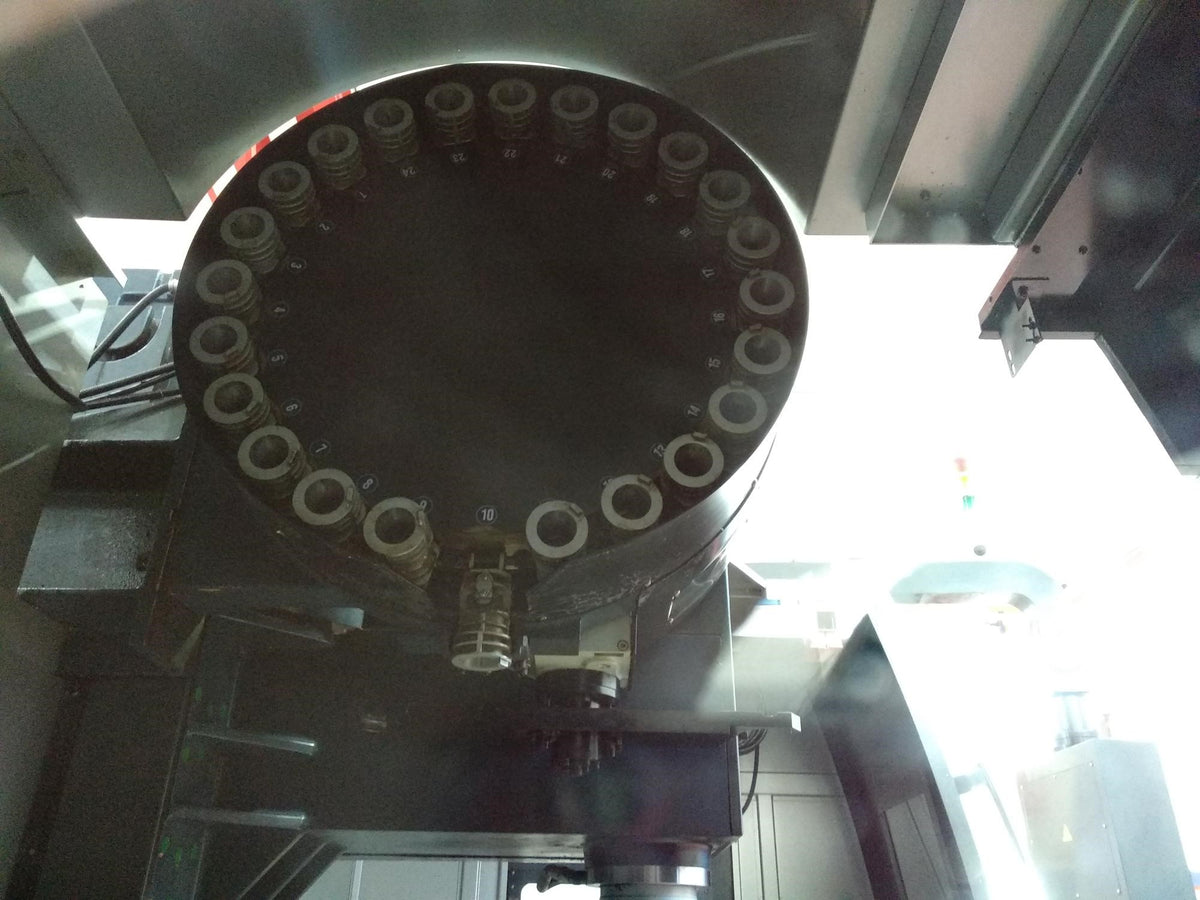

¿Cuántas herramientas tiene el cambiador?
Según nuestra ficha, el cambiador es de 24 posiciones, y en las fotos se ve un almacén de disco con las posiciones numeradas. La ficha indica además cono DIN 40, husillo de 10.000 rpm y refrigeración a través de la herramienta. El número exacto de posiciones se confirma con la máquina.
