CENTRO DE MECANIZADO IBARMIA ZV35/L2200
- Year
- 1998
- Control
- HEIDENHAIN TNC 410
- X/Y/Z travels
- (X) 2.200, (Y) 500, (Z) 500
- Taper
- ISO 40
- Spindle speed
- 6000
- Table
- 2.500x520
Fresh stock comes in every week and we work with a network of suppliers across Europe. Tell us what you need and we will find you the same machine or a similar one.
We reply within 24 working hours.
Technical data sheet
General data
| MODELO | ZV35/L2200 |
|---|---|
| CONTROL | HEIDENHAIN TNC 410 |
| AÑO | 1998 |
Travels and table
| DIMENSIONES DE LA MESA | 2.500x520 |
|---|---|
| RECORRIDOS X, Y, Z | (X) 2.200, (Y) 500, (Z) 500 |
Headstock and spindle
| CONO | ISO 40 |
|---|---|
| RPM CABEZAL | 6000 |
Tooling and equipment
| REFRIGERACION A TRAVES DE LA HTA. | Sí |
|---|---|
| CAMBIADOR DE HERRAMIENTAS | HASTA 40 ud. |
| EXTRACTOR DE VIRUTAS | SI |
| VOLANTE ELECTRÓNICO | Volante portátil |
Dimensions, weight and connection
| MEDIDAS EXTERIORES | 6200x4260x3000 |
|---|---|
| PESO | 9.800Kg |
Other data
| PANTALLA | Pantalla plana externa sobre pupitre con teclado tipo Heidenhain |
|---|---|

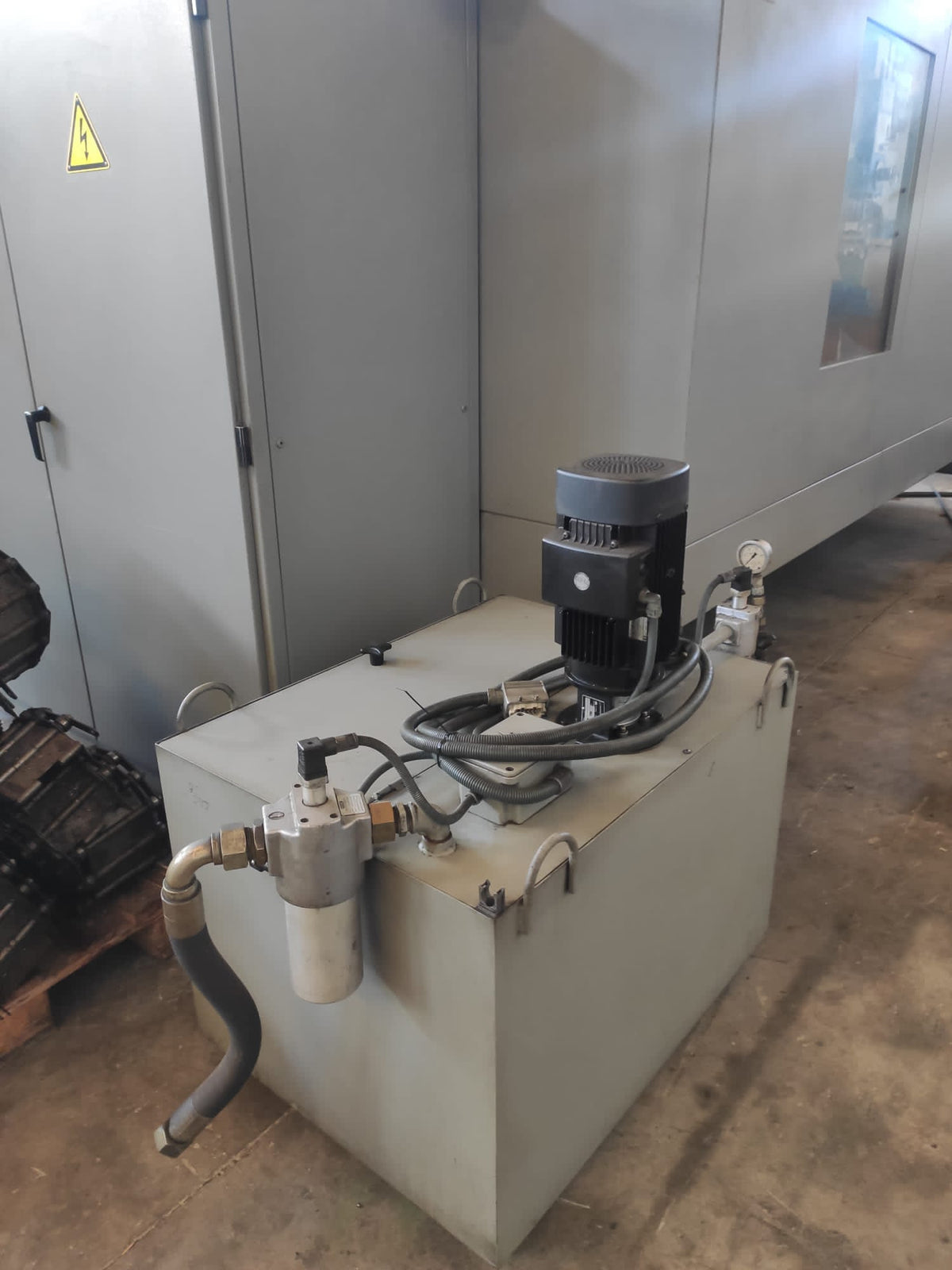

| CENTRALITA HIDRÁULICA | Centralita hidráulica |
Data from our purchase record, subject to verification. Please confirm any important figure with us before purchase or come and see the machine.
Description and equipment

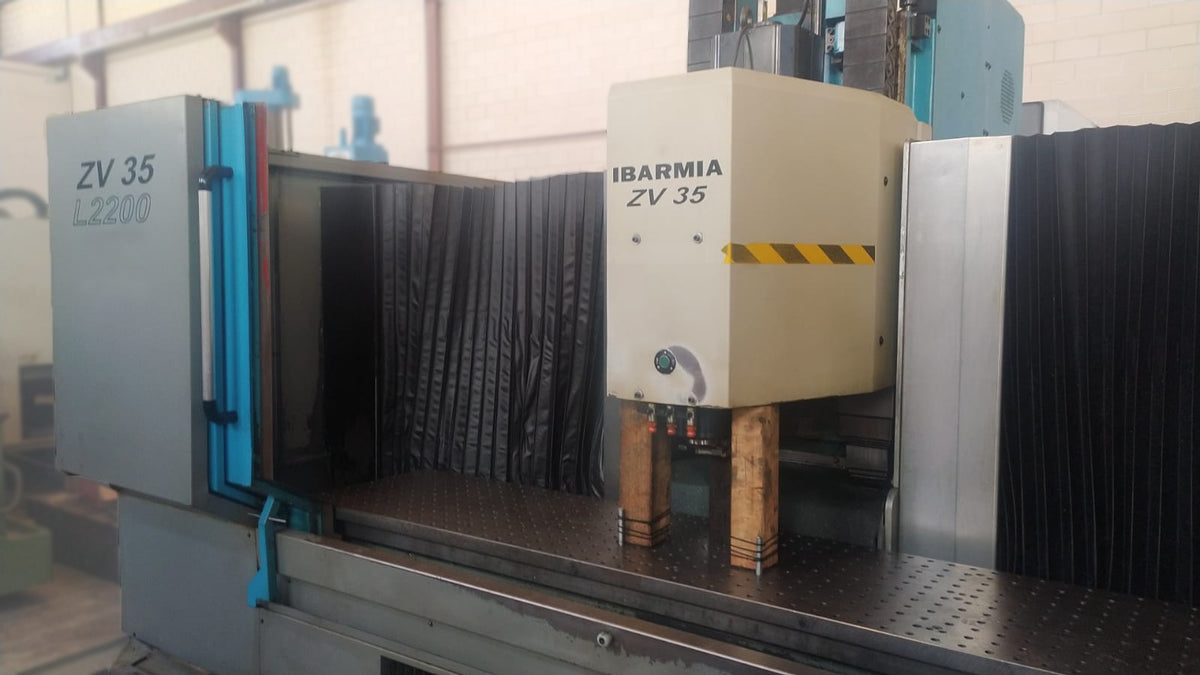

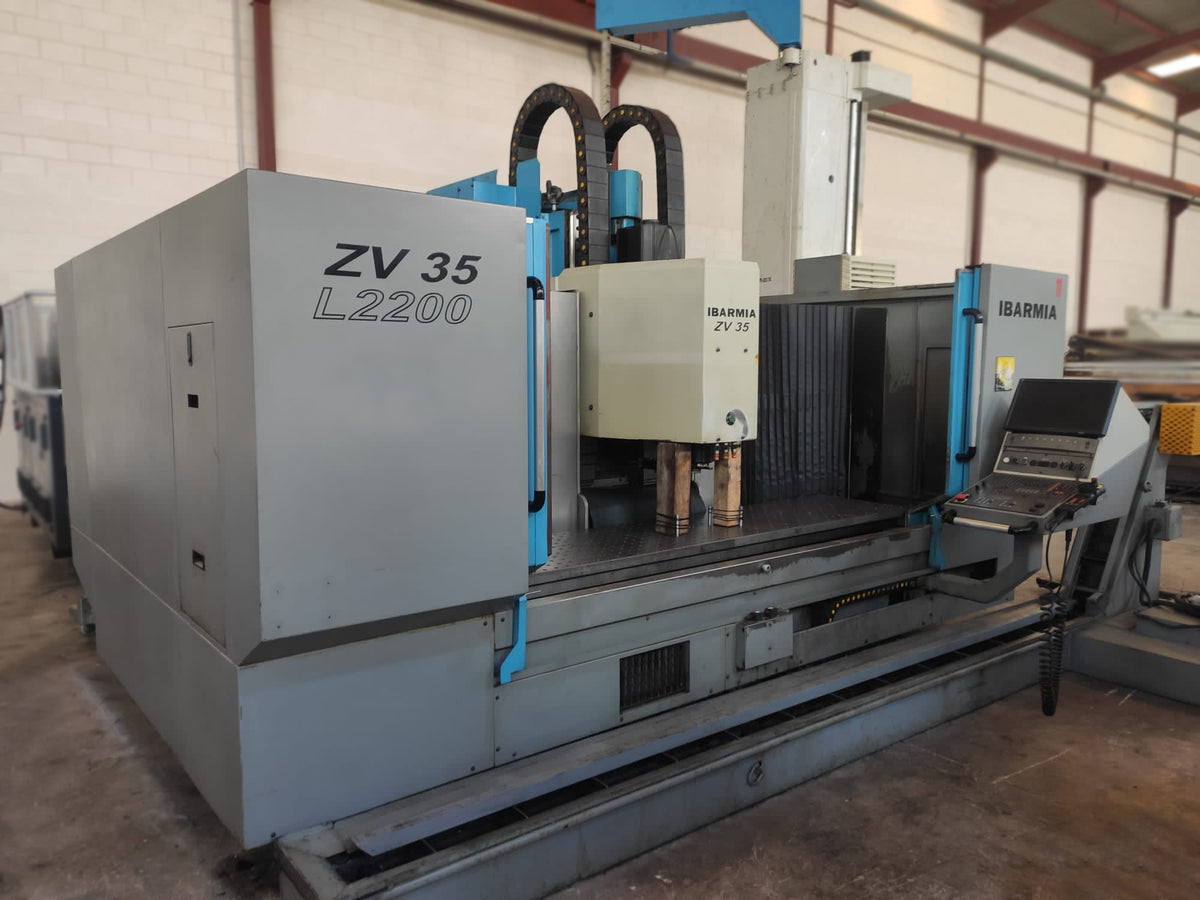

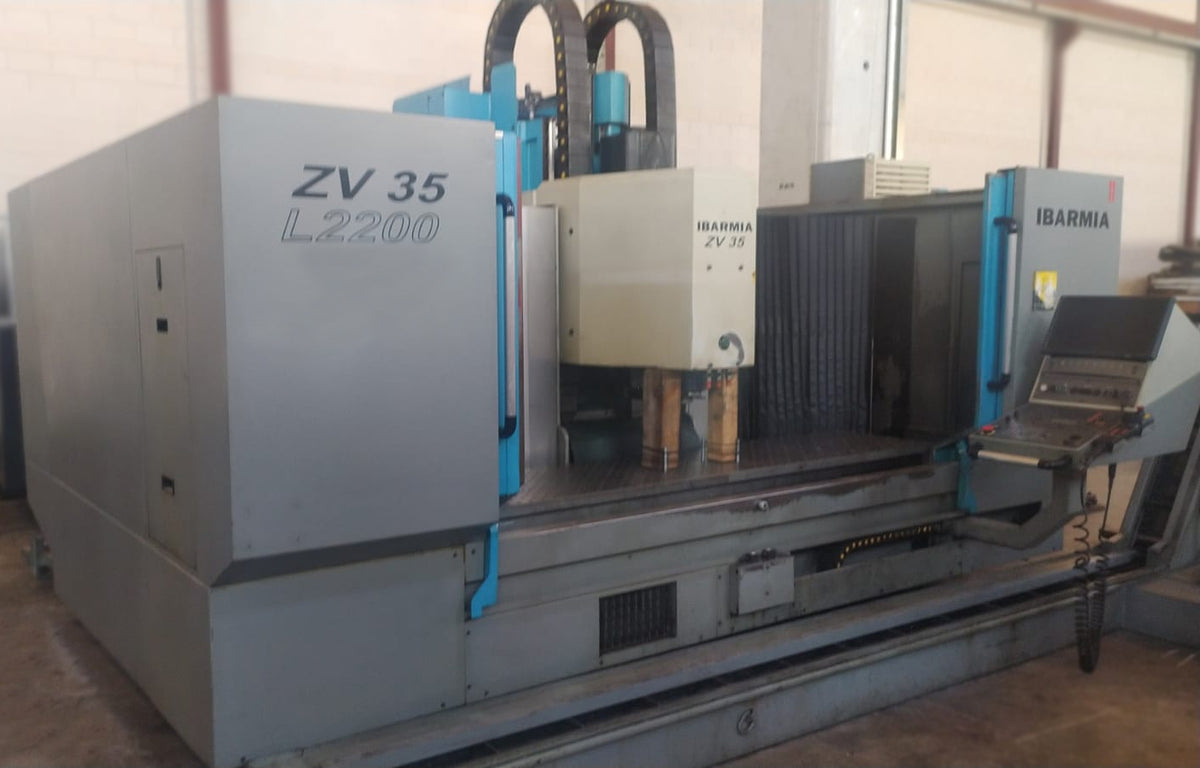

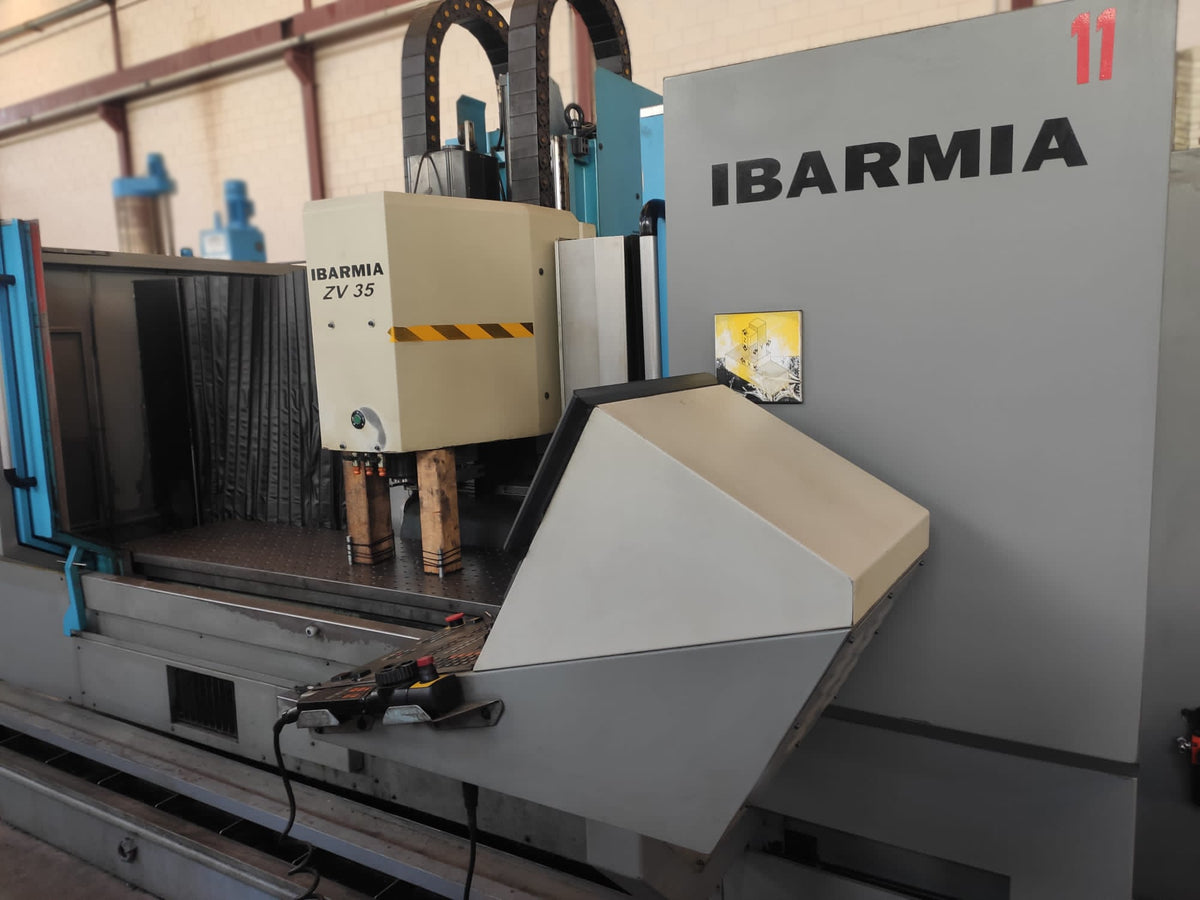

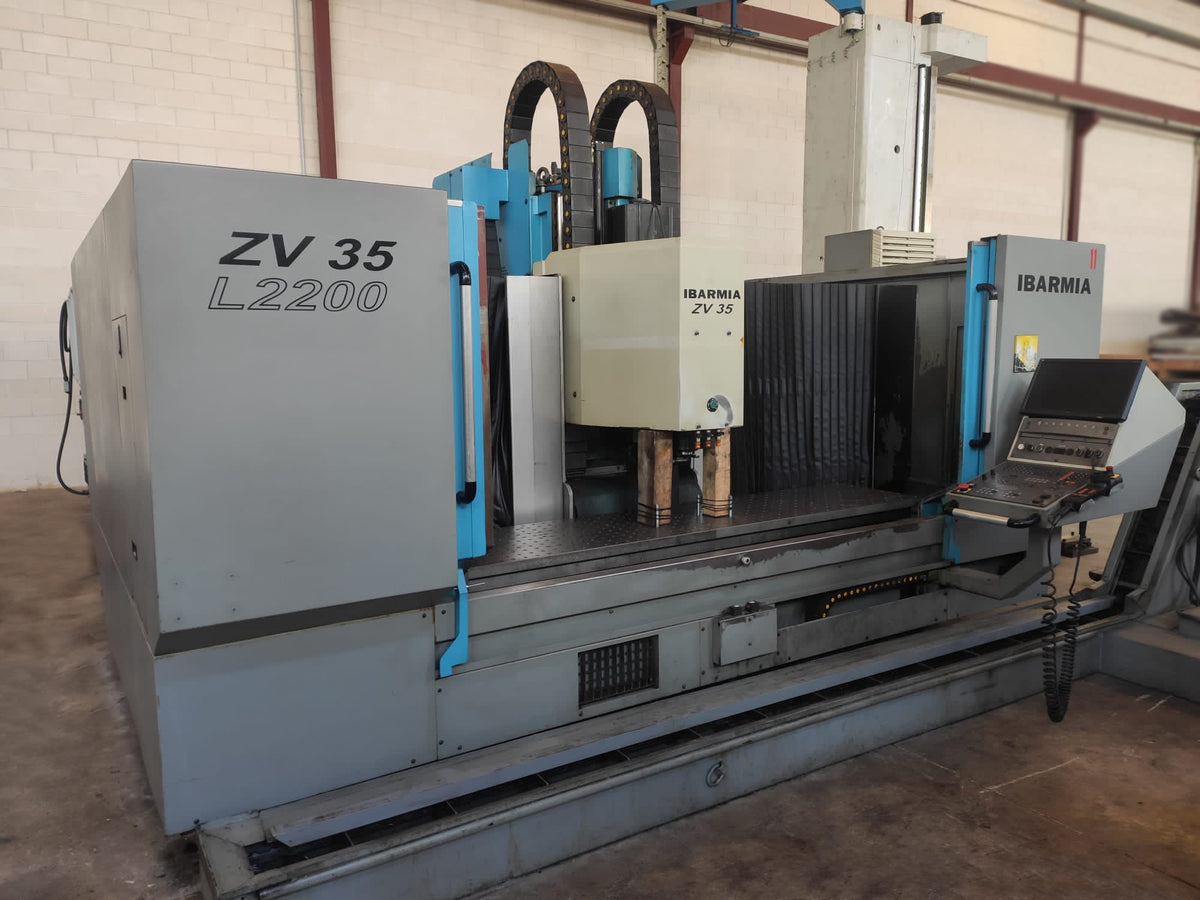

Centro de mecanizado Ibarmia ZV35/L2200
El Ibarmia ZV 35 L2200 es un centro de mecanizado vertical de mesa larga, con 2.200 mm de recorrido en X. Está pensado para piezas alargadas o para varias piezas en la misma mesa: perfiles, bancadas, utillajes, matrices y componentes de bienes de equipo.
Puntos fuertes
El gran recorrido longitudinal y la mesa de 2.500 mm permiten colocar piezas largas o varias piezas alineadas, con cambiador de hasta 40 herramientas según nuestra ficha. Esta unidad lleva centralita hidráulica, volante electrónico portátil y un pupitre con teclado de tipo Heidenhain y pantalla plana externa.
Configuración de esta unidad
- Modelo ZV35/L2200, año 1998
- Control Heidenhain (TNC 410 según nuestra ficha)
- Mesa: 2.500 x 520 mm
- Recorridos X/Y/Z: 2.200 / 500 / 500 mm
- Cono ISO 40; husillo de 6.000 rpm
- Refrigeración a través de la herramienta
- Cambiador de herramientas de hasta 40 unidades
- Extractor de virutas
- Volante electrónico portátil y centralita hidráulica
- Medidas exteriores: 6.200 x 4.260 x 3.000 mm; peso: 9.800 kg
Aplicaciones típicas
Mecanizado de piezas largas en una sola puesta, series de piezas alineadas en mesa, taladrados y fresados en utillajes y estructuras de tamaño medio.
Véala en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarla; consúltenos para verla en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Frequently asked questions
¿Qué tamaño de pieza admite el Ibarmia ZV35/L2200?
La mesa mide 2.500 x 520 mm y los recorridos son de 2.200 mm en X, 500 mm en Y y 500 mm en Z. Es adecuado para piezas largas y estrechas, o para varias piezas más pequeñas colocadas en línea sobre la mesa, con utillaje.
¿Qué cono y cambiador tiene?
Según nuestra ficha, el cono es ISO 40 y el cambiador admite hasta 40 herramientas, con refrigeración a través de la herramienta y extractor de virutas. Es una configuración útil para mecanizados con muchas operaciones distintas sin intervención del operario.
¿Qué control CNC lleva?

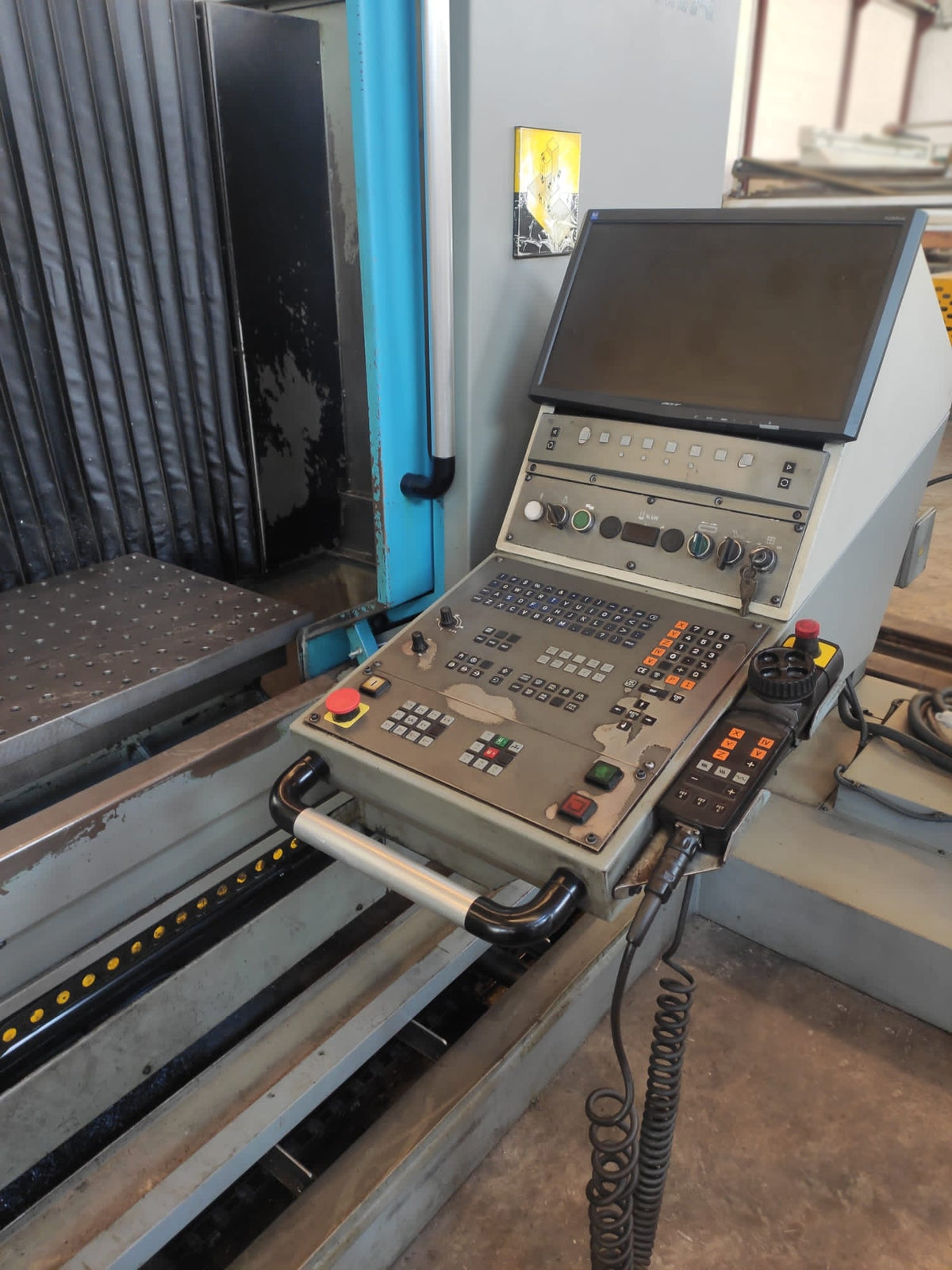

Nuestra ficha indica Heidenhain TNC 410, y en las fotos se ve un pupitre con teclado de tipo Heidenhain y una pantalla plana externa. Confirmaremos con usted el modelo exacto y su versión antes de la compra; nuestro servicio técnico puede revisarlo y ponerlo en marcha.
