Flachbettdrehmaschine mit angetriebenen Werkzeugen Vurcon PL-61M × 3000
Flachbettdrehmaschine mit C-Achse und 12 angetriebenen Werkzeugen VDI30F: Drehen, Bohren und Fräsen in einer Aufspannung.
- Verfahrwege X/Z
- X 290 · Z 2.650 mm
- Spindel
- 2.500 min⁻¹ A2-8 · 11 kW
- Umlaufdurchmesser · max. Werkstück
- Ø 610 mm · Drehen Ø 360 × 2.920 mm
- Revolver
- 12 angetriebene Plätze VDI30F + C-Achse
- Gewicht
- 3.900 kg
- CNC-Steuerung
FAGOR 8060 Elite T-ICU
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 2.500 min⁻¹ Am häufigsten | A2-8 | 11 kW | Standard · elektronische Drehzahlregelung · Spindelbohrung Ø 82 mm · C-Achse |
Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.
| Umlaufdurchmesser über Bett | Ø 610 mm |
|---|---|
| Umlaufdurchmesser über Planschlitten | Ø 360 mm |
| Spitzenweite | 3.000 mm |
| Max. Drehbereich | Ø 360 × 2.920 mm |
| Stangendurchlass | Ø 78 mm |

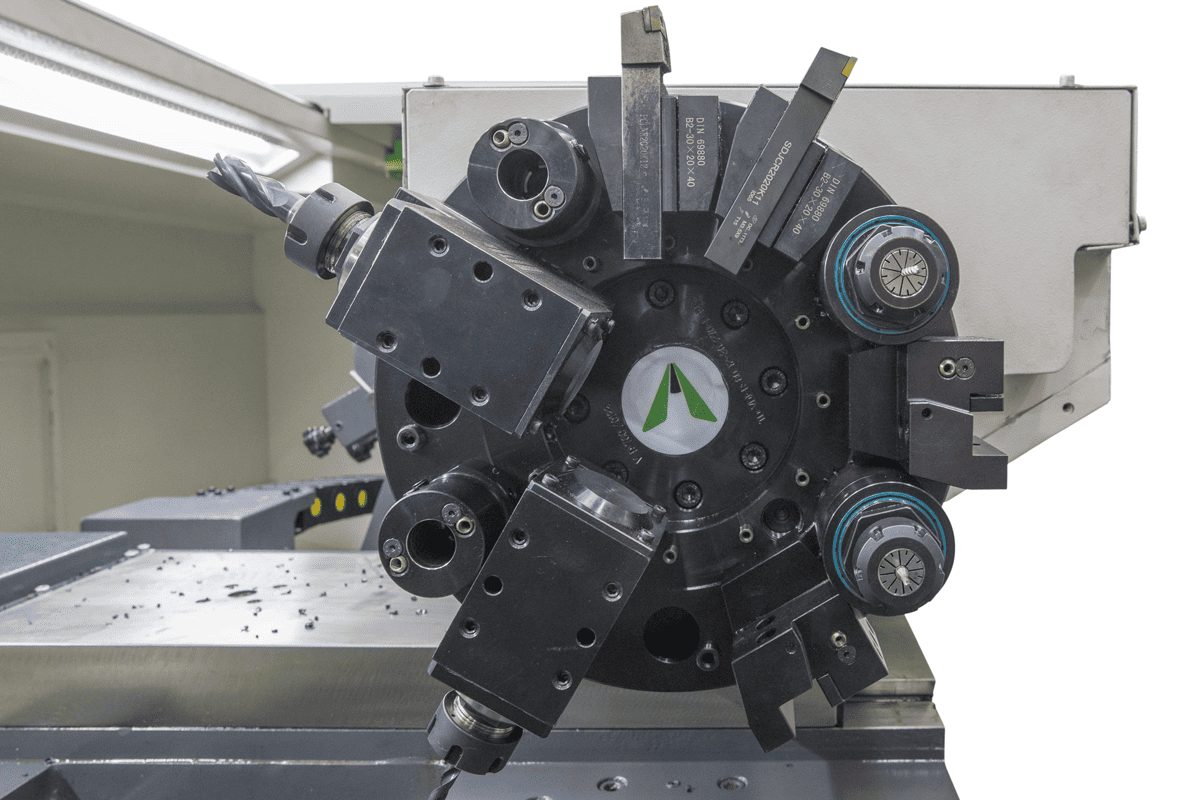

| Angetriebener Werkzeugrevolver | 12 angetriebene Plätze VDI30F + C-Achse · 5.000 min⁻¹ · 3,3 kW · 20 Nm |
|---|
| Eilgang X/Z (m/min) | 6 / 12 |
|---|---|
| Verfahrwege X / Z | 290 / 2.650 mm |
| Führungsabstand X/Z | 210 / 390 mm |
| Reitstock | Ø 75 mm · Hub 150 mm · MK5 (manuell; hydraulisch optional) |

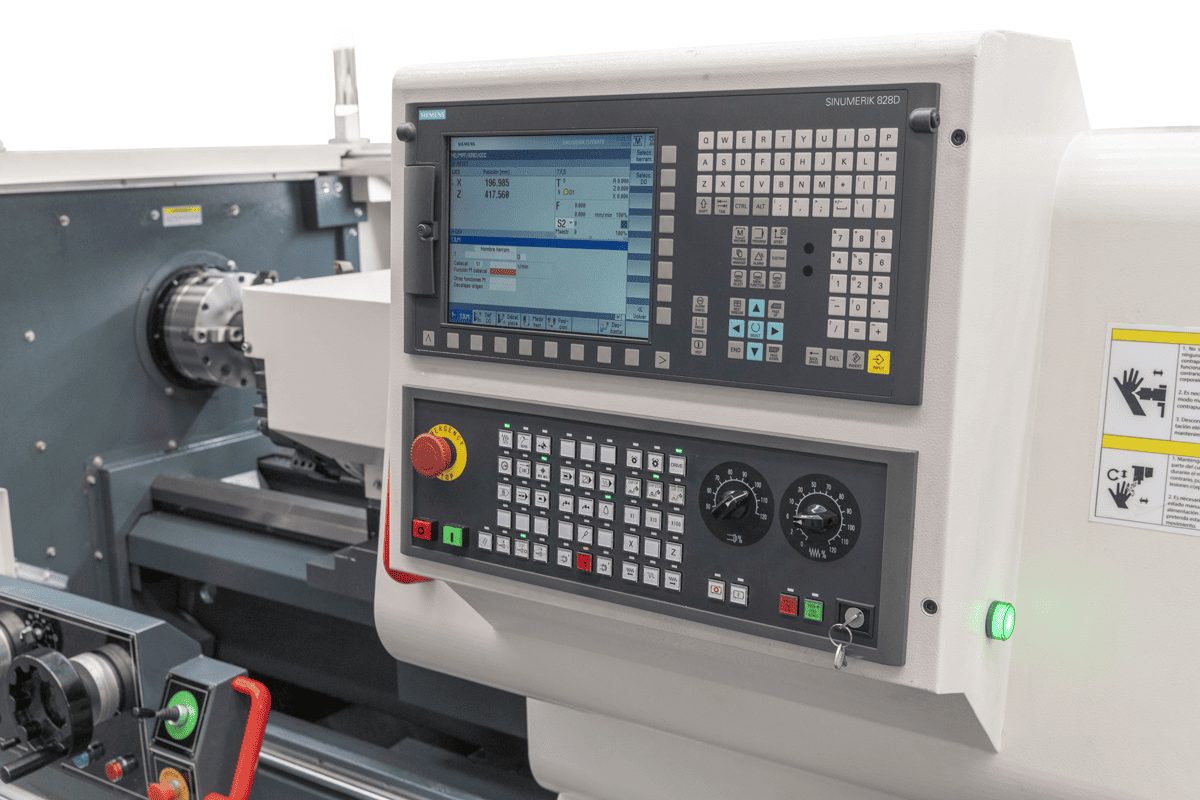

| CNC-Steuerung | FAGOR 8060 Elite T-ICU (optional: FANUC 0i-TF Plus mit Manual Guide i oder SIEMENS 828D mit ShopTurn) |
| Abmessungen (L × B × H) | 5.120 × 1.850 × 1.760 mm |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Beschreibung

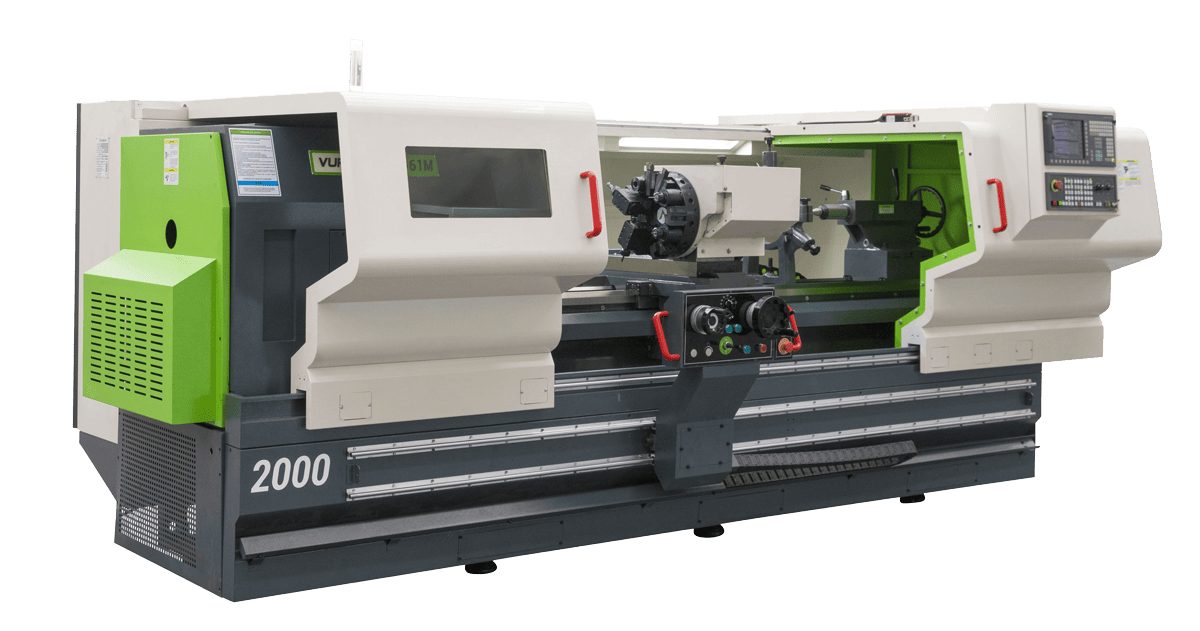

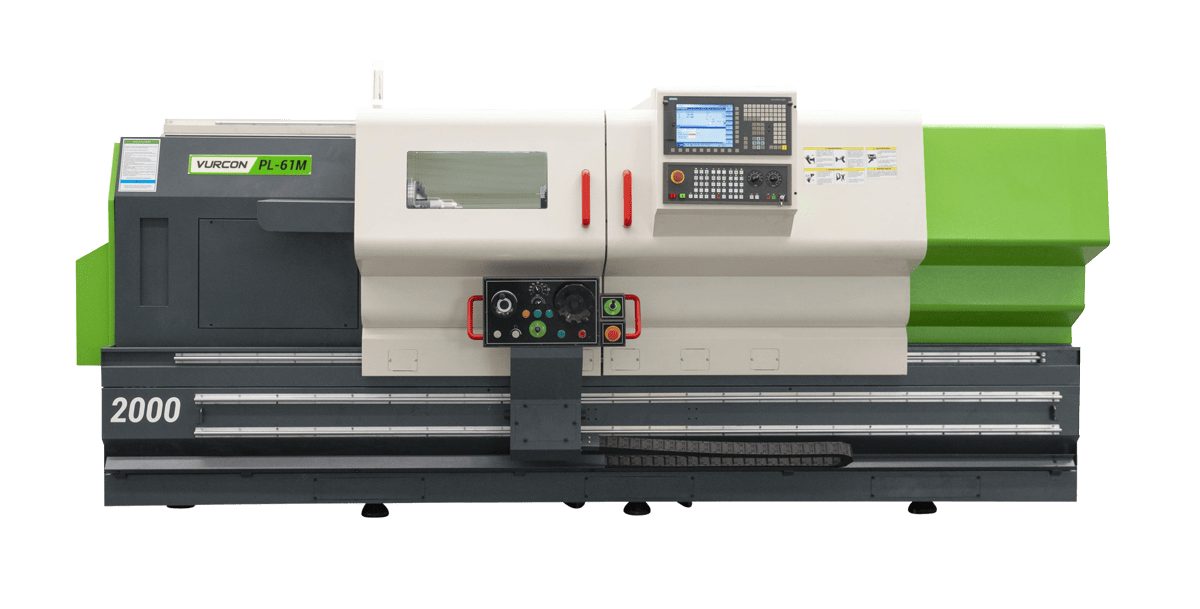

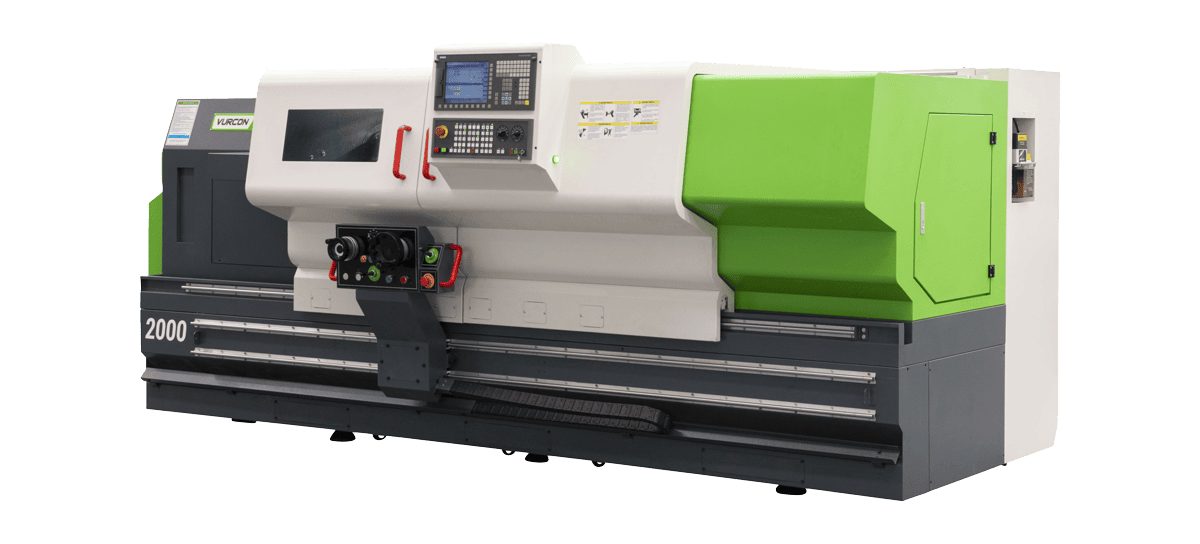

Die Vurcon PL-61M × 3000 ist eine CNC-Flachbettdrehmaschine mit 3.000 mm Spitzenweite. Der Umlaufdurchmesser beträgt Ø 610 mm über dem Bett und Ø 360 mm über dem Planschlitten. Sie dreht bis Ø 360 × 2.920 mm und nimmt Stangen bis Ø 78 mm auf. Die A2-8-Spindel dreht mit 2.500 min⁻¹ bei 11 kW. Elektronische Drehzahlregelung. Das Gewicht beträgt 3.900 kg. Der Revolver mit 12 angetriebenen Werkzeugen VDI30F und die C-Achse ermöglichen Bohren, Gewindeschneiden und Fräsen, ohne das Werkstück aus dem Futter zu nehmen.
Einsatzbereiche
- Lange Wellen, Spindeln und Industriewalzen.
- Wellen mit Passfedernuten, Radialbohrungen und gefrästen Flächen in einer Aufspannung.
- Fertigung von Teilen für Hydraulik, Pneumatik und Automobilindustrie.
Serienausstattung
- Steuerung FAGOR 8060 Elite T-ICU.
- Revolver mit 12 angetriebenen Plätzen VDI30F + C-Achse und 3-Backen-Futter Ø 250 mm.
- Manueller Reitstock mit Pinole Ø 75 mm, feststehende Lünette 20-130 und 130-260 mm, mitlaufende Lünette 20-80 mm.
- Handräder, Schmierung, Kühlung, ausziehbare Späneschale und Vollverkleidung.
Optional sind die Steuerung FANUC 0i-TF Plus oder SIEMENS 828D, Hydraulikfutter und hydraulischer Reitstock, Späneförderer und ein Klimagerät für den Schaltschrank erhältlich. Die Baureihe PL-61M wird auch mit 1.000, 1.500 und 2.000 mm Spitzenweite gefertigt.
Vurcon ist die Marke für CNC-Maschinen der Ferrotall-Gruppe. Ferrotall übernimmt Verkauf, Transport, Inbetriebnahme und Schulung in Ihrem Betrieb, mit eigenem Kundendienst und Ersatzteilen in Spanien. Fordern Sie ein Angebot für die von Ihnen benötigte Konfiguration an.
Ferrotall-Service
- Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
- Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
- Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
- Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
