Elektronische Zyklendrehmaschine Vurcon EL80 × 5000
Zyklendrehmaschine: so einfach wie eine konventionelle Drehmaschine, mit automatischen Zyklen zum Längsdrehen, Plandrehen und Gewindeschneiden – ganz ohne ISO-Programmierung.
- Verfahrwege X/Z
- X 470 mm · Werkstück bis 5.000 mm
- Spindel
- 14-1.000 min⁻¹ A11 · 3.280 Nm
- Umlaufdurchmesser · max. Werkstück
- Ø 800 mm · Ø 480 über Support · 5.000 mm
- Werkzeugträger
- Schnellwechsel-Stahlhalter (serienmäßig) · elektrischer 4-fach-Revolver (Option)
- Gewicht
- 7.450 kg
- CNC-Steuerung

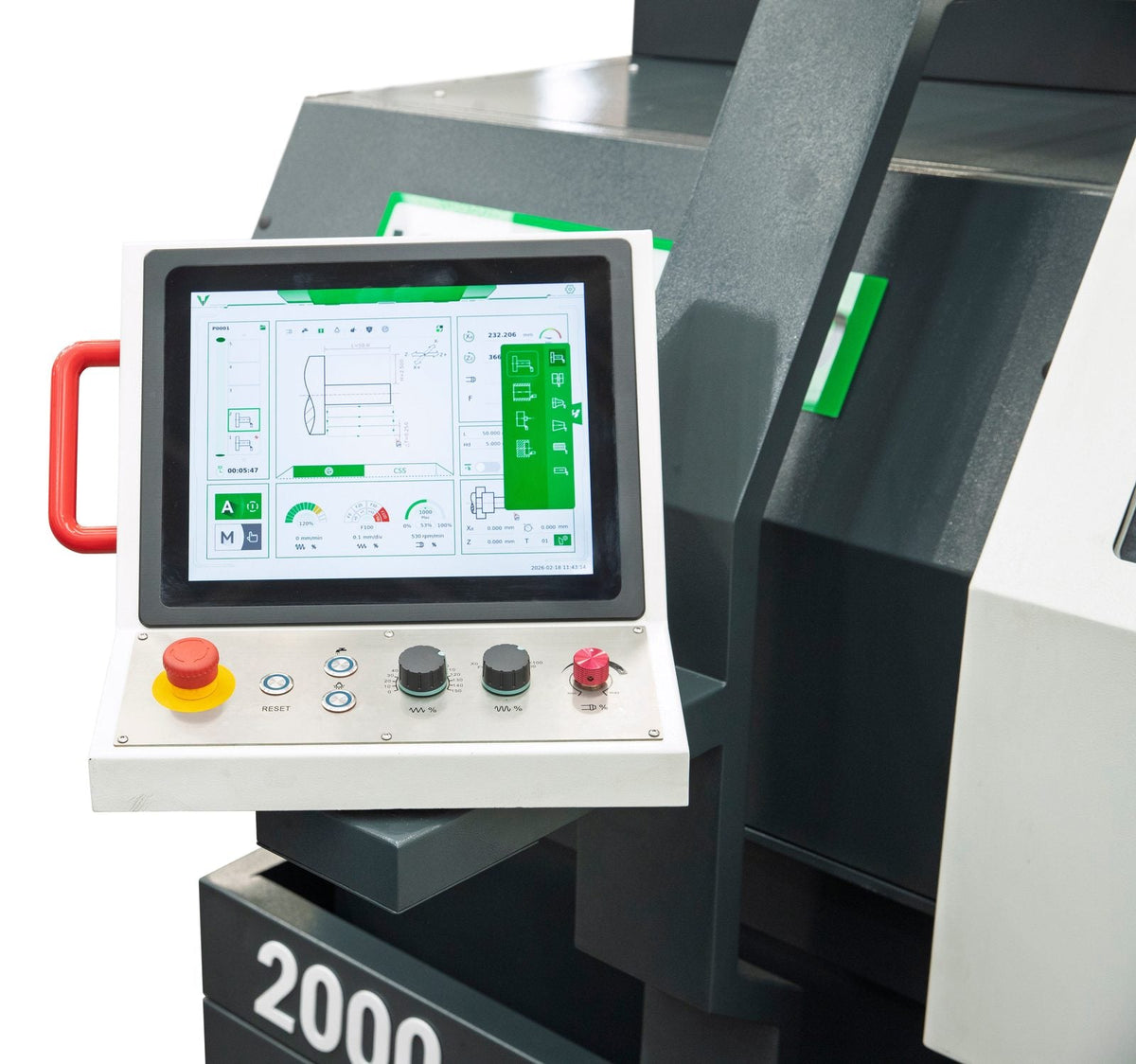

- Teach-in-Zyklensteuerung · 15"-Touchscreen
Wir antworten innerhalb von 24 Stunden (werktags).
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 14-1.000 min⁻¹ Am häufigsten | A11 | 15 kW | 3.280 Nm | Serienmäßig · 4 Getriebestufen · Spindeldurchlass Ø 104 mm |
Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.
| Umlaufdurchmesser über Bett | Ø 800 mm |
|---|---|
| Umlaufdurchmesser über Support | Ø 480 mm |
| Max. Werkstücklänge | 5.000 mm |
| Bettbreite | 600 mm |
| Schnellwechsel-Stahlhalter (serienmäßig) | 5 Werkzeughalter · Werkzeug 32 × 32 mm |
|---|---|
| Automatischer elektrischer Werkzeugrevolver (Option) | 4 Positionen |
| Eilgang X/Z (m/min) | 4 / 8 |
|---|---|
| Verfahrweg X-Achse | 470 mm |
| Verfahrweg Oberschlitten | 200 mm |
| Reitstock | Ø 100 mm · Pinolenhub 250 mm · MK5 (manuell) |
| Steuerung | Teach-in-Zyklensteuerung mit Touchscreen; Servomotoren und Kugelgewindetriebe in X/Z |
| Abmessungen (L × B × H) | 7.500 × 2.000 × 1.850 mm |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Beschreibung

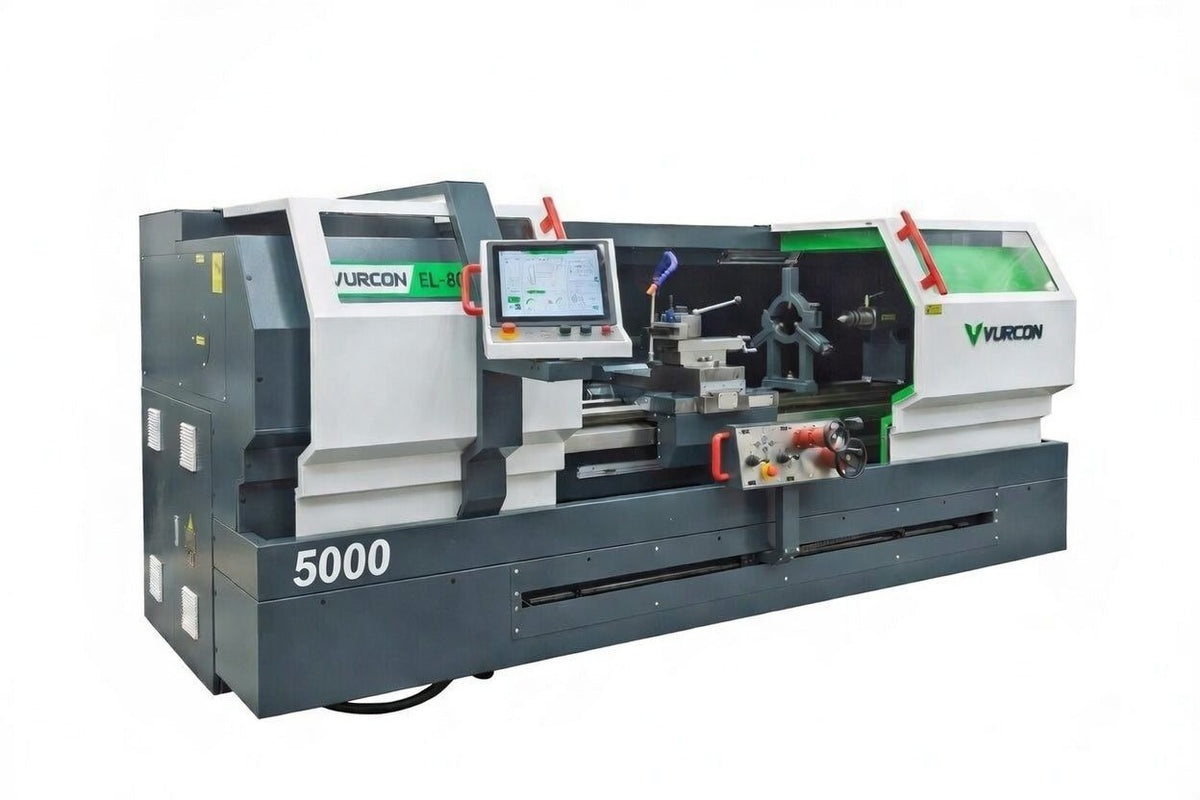

Die Vurcon EL80 × 5000 ist eine elektronische Zyklendrehmaschine: Sie wird wie eine konventionelle Drehmaschine mit Handrädern in X und Z bedient, führt aber Dreh-, Plandreh-, Gewinde- und Kopierzyklen automatisch aus, die der Bediener über einen Touchscreen eingibt – ganz ohne ISO-Code-Programmierung. Der Umlaufdurchmesser beträgt Ø 800 mm über Bett und Ø 480 mm über Support; die Maschine nimmt Werkstücke bis 5.000 mm Länge auf und ist mit einem Backenfutter von Ø 320 mm ausgestattet. Die A11-Spindel dreht mit 14-1.000 min⁻¹ (4 Drehzahlbereiche) bei 15 kW und 3.280 Nm, mit einer Spindelbohrung von Ø 104 mm. Gewicht: 7.450 kg.
Für welche Arbeiten sie geeignet ist
- Einzelteile, Prototypen und Kleinserien mit großer Variantenvielfalt.
- Industrielle Instandhaltung und Reparaturwerkstätten.
- Erste CNC-Drehmaschine der Werkstatt oder Bedienerschulung.
Serienausstattung
- Zyklensteuerung mit Touchscreen, konstanter Schnittgeschwindigkeit und elektronischen Handrädern in X/Z.
- Servomotoren und Kugelgewindetriebe in X und Z.
- 4-fach-Schnellwechselrevolver (Werkzeug 32 × 32 mm) und manueller Reitstock mit mitlaufender Spitze.
- Feststehende Lünette 20-125 mm und mitlaufende Lünette 20-80 mm, automatische Schmierung, Spänewanne und Vollverkleidung.
Die Baureihe EL80 ist auch mit Werkstücklängen von 1.500, 3.000 und 4.000 mm erhältlich.
Vurcon ist die CNC-Maschinenmarke der Ferrotall-Gruppe. Ferrotall übernimmt Verkauf, Transport, Inbetriebnahme und Schulung in Ihrer Werkstatt, mit eigenem Service und Ersatzteilen in Spanien. Fordern Sie ein Angebot mit der Konfiguration an, die Sie benötigen.
Ferrotall-Service
- Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
- Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
- Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
- Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
