Hurco

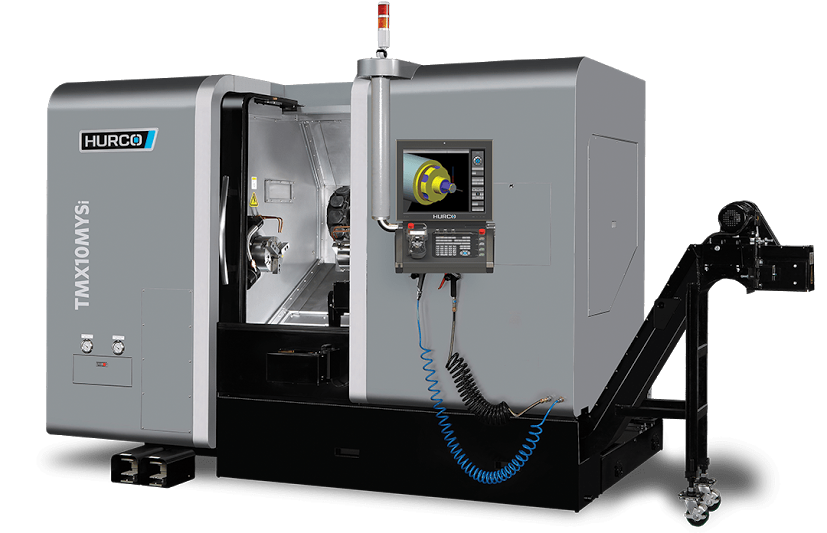

Horizontale CNC-Drehmaschine Hurco TMX10 MYSi
CNC-Drehmaschine mit Spindel 3.500 min⁻¹, 260-mm-Futter, angetriebenen Werkzeugen, Y-Achse von ±55 mm und Gegenspindel zur Komplettbearbeitung des Werkstücks in einer Aufspannung.
Ref. Hurco TMX10MYSi
- Verfahrwege X/Z
- 305 · 670 mm (Y-Achse ±55 mm)
- Meistverkaufte Spindeln
- 3.500 min⁻¹ · Futter 260 mm · 267 Nm
Gegenspindel 6.000 min⁻¹ · 102 Nm - Umlaufdurchmesser · max. Werkstück
- Ø 560 über Bett · Drehen Ø 375 mm
- Revolver
- 12 VDI-40-Plätze · angetrieben 5.000 min⁻¹
- Gewicht
- 7.700 kg
- CNC-Steuerung
Hurco WinMax · MAX5
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 3.500 min⁻¹ Am häufigsten | Futter 260 mm · Stangendurchlass Ø 78 mm | 28 / 24 kW (S6 / S1) | 267 / 229 Nm (S6 / S1) | Serie |
| 6.000 min⁻¹ | Gegenspindel | 15 / 11 kW (S6 / S1) | 102 / 75 Nm (S6 / S1) | Serie |
Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.
| Max. Drehdurchmesser | Ø 375 mm |
|---|---|
| Umlaufdurchmesser über Bett | Ø 560 mm |
| Stangendurchlass (Zugrohr) | Ø 78 mm |
| VDI-40-Revolver / DIN 5480 | 12 Plätze · Bohrstange max. Ø 40 mm · Schaft 25 mm |
|---|---|
| Angetriebene Werkzeuge | 5.000 min⁻¹ · 19,8 kW · 74 Nm |
| Eje Y | ±55 mm |
|---|---|
| Eje W | 740 mm |
| Eilgang X/Y/Z/W (m/min) | 24 / 12 / 30 / 30 |
| CNC-Steuerung | Hurco MAX5 mit WinMax: Dialogprogrammierung direkt an der Maschine und ISO-Code (NC) |
| Platzbedarf (L × B × H, Türen offen, mit Steuerung und Förderer) | 5.523 × 3.300 × 2.617 mm |
| Verfahrwege (X/Z/W/Y) | 222x670x740x+/-55 |
|---|---|
| Max. Umlaufdurchmesser über Support | 560 |
| Umlaufdurchmesser über Bett | 560 |
| Spitzenweite | 825.5 |
| Spindelaufnahme | A2 - 8 |
| Spindelmotor | 28/24 |
| Spindeldrehzahl | 3.500 |
| Futtergröße | 10 |
| Stangenkapazität | 78 |
| Eilganggeschwindigkeit X/Z | 24/ 30 |
| Anz. Werkzeuge | 12 |
| Indexzeit | 0.16/ 0.55 |
| Gewicht | 9.000 |
| Stellfläche der Maschine (L x B x H) | 5.331x3.157x2.552 |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Automatisierungsoptionen
Vom ersten Tag an oder bei Bedarf automatisierbar: mehr Spindelstunden ohne Bediener und geringere Stückkosten.
StangenKurzstangenlader Multi3000Kontinuierliche Stangenzufuhr für unterbrechungsfreie Serienfertigung.
RoboterProCobots: Be- und Entladen mit kollaborativem RoboterBeschickt die Maschine ohne Bediener, um Schichten zu verlängern und unbemannt zu produzieren. Der Roboter wird direkt an der MAX5-Steuerung programmiert (Automation Job Manager), ohne Programmierung am Roboter.
✓ ProFeeder Cart / Tray mit UR10e oder EasyDesk 20 | 30 mit UR20 / UR30 · Schunk-Greifer für Werkstücke bis 15 kg
Hurco bietet zudem eine offene Schnittstelle zur Integration von Robotern und Automatisierungssystemen von Drittanbietern (AMF, Erowa, Lang Technik, Robojob, Universal Robots…). Bitte klären Sie die Konfiguration für dieses Modell mit Ferrotall.
Beschreibung
Ferrotall-Service
- Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
- Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
- Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
- Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
