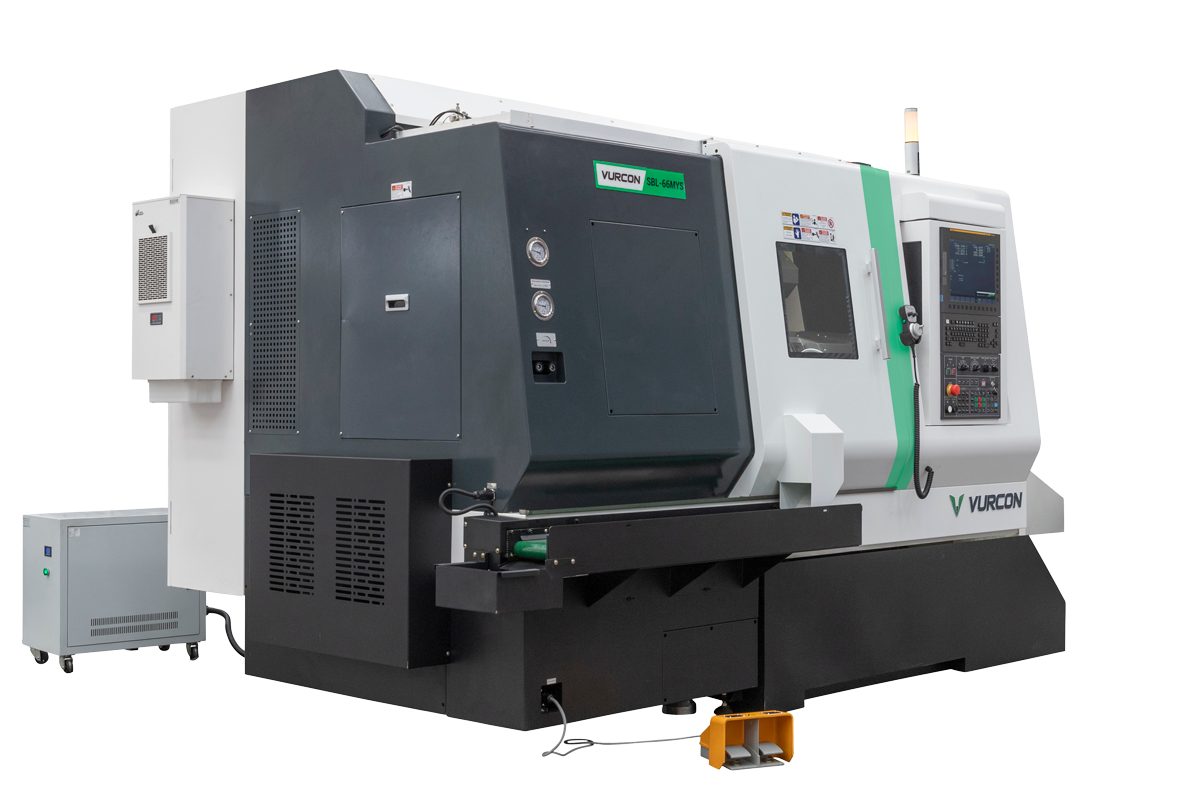

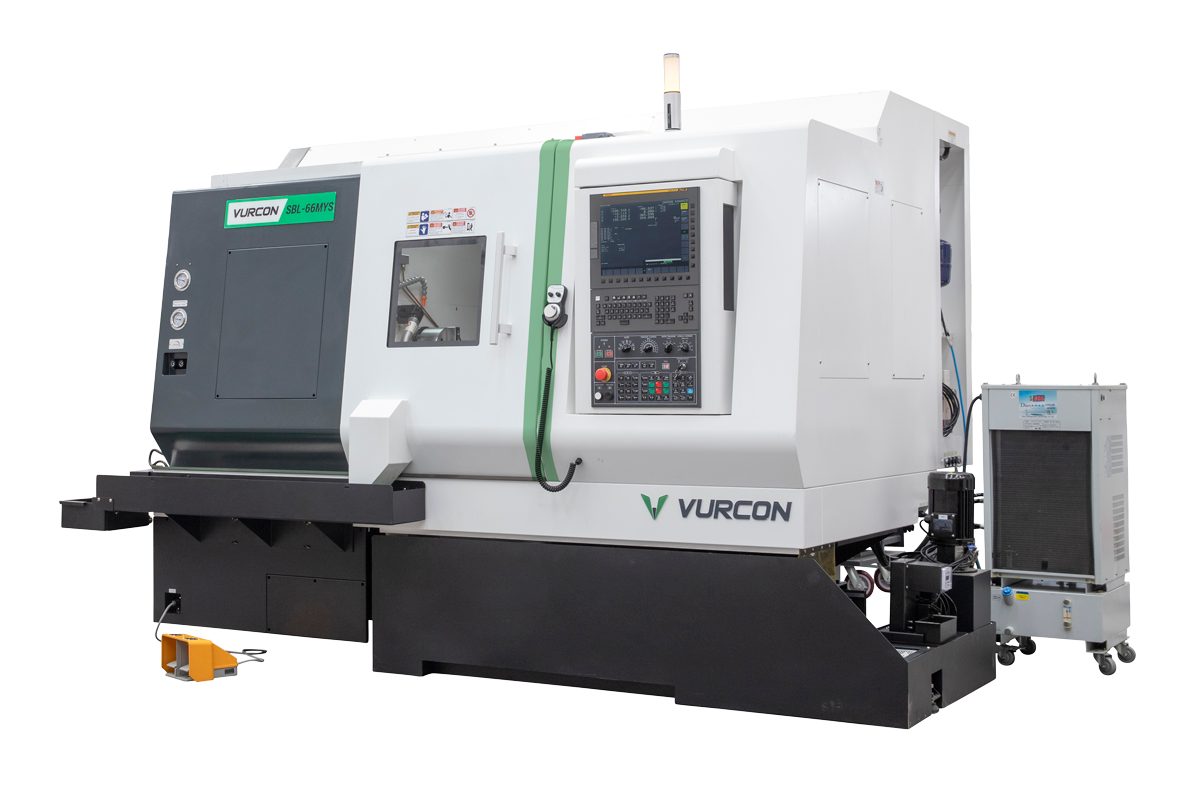

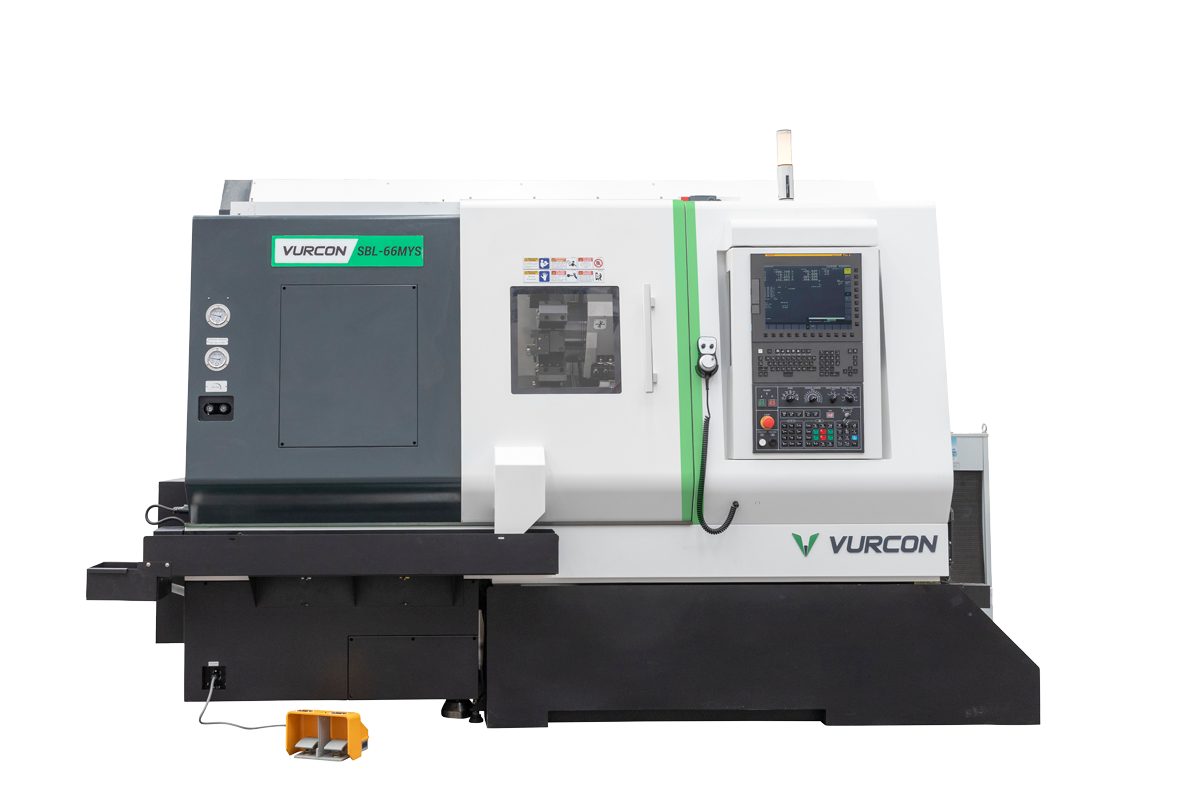

CNC-Schrägbettdrehmaschine Vurcon SBL66MYS
Y-Achse und Gegenspindel zur Bearbeitung beider Werkstückseiten in einem Zyklus.
- Verfahrwege X/Z
- X 220 · Z 600 · Y ±50 mm
- Spindel
- 5.000 min⁻¹ A2-6 · 20,5 kW
- Umlaufdurchmesser · max. Werkstück
- Ø 550 mm · Drehen Ø 340 × 500 mm
- Revolver
- 12 angetriebene Werkzeuge BMT55 + Y-Achse
- Gewicht
- 4.500 kg
- CNC-Steuerung
FANUC 0i-TF Plus
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 5.000 min⁻¹ Am häufigsten | A2-6 | 20,5 kW | Serienmäßig · Motorspindel · Spindeldurchlass Ø 71 mm | |
| 4.000 min⁻¹ | A2-5 | 2,5 kW | Gegenspindel serienmäßig · Durchlass Ø 48 mm |
Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.
| Umlaufdurchmesser über Bett | Ø 550 mm |
|---|---|
| Umlaufdurchmesser über Planschlitten | Ø 450 mm |
| Max. Drehbereich | Ø 340 × 500 mm |
| Stangendurchlass | Ø 60 mm |

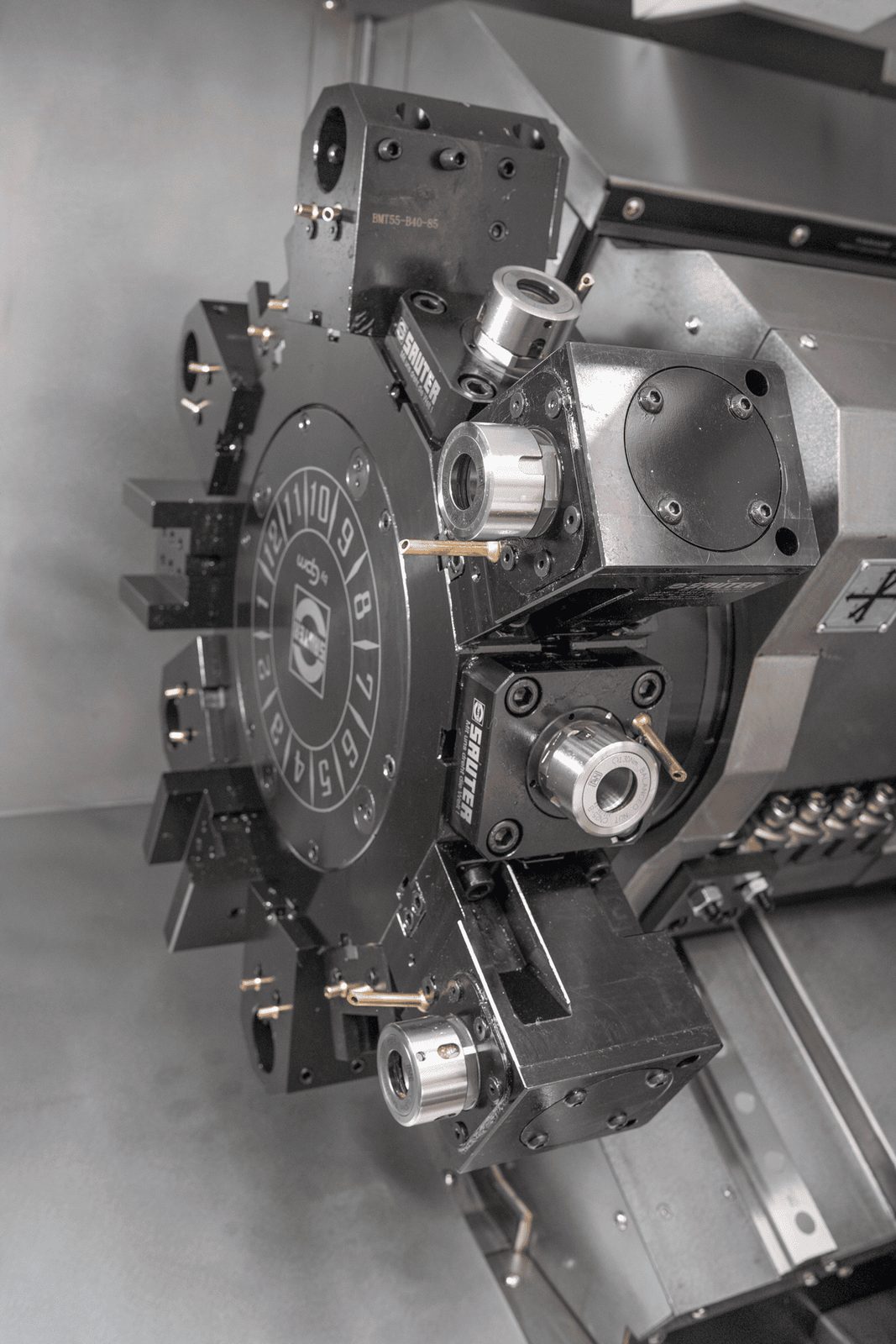

| Angetriebener Werkzeugrevolver | 12 angetriebene Werkzeuge BMT55 + Y-Achse · 6.000 min⁻¹ · 3,7 kW · 10 Nm |
|---|
| Eilgang (m/min) | 24 / 24 / 10 / 24 (X/Z/Y/W) |
|---|---|
| Verfahrwege | X 220 · Z 600 · Y ±50 · W (Gegenspindel) 550 mm |
| Bett | Monoblock, 30° geneigt |
| CNC-Steuerung | FANUC 0i-TF Plus mit 15"-Touchscreen und Manual Guide i (optional: SIEMENS 828D ShopTurn) |

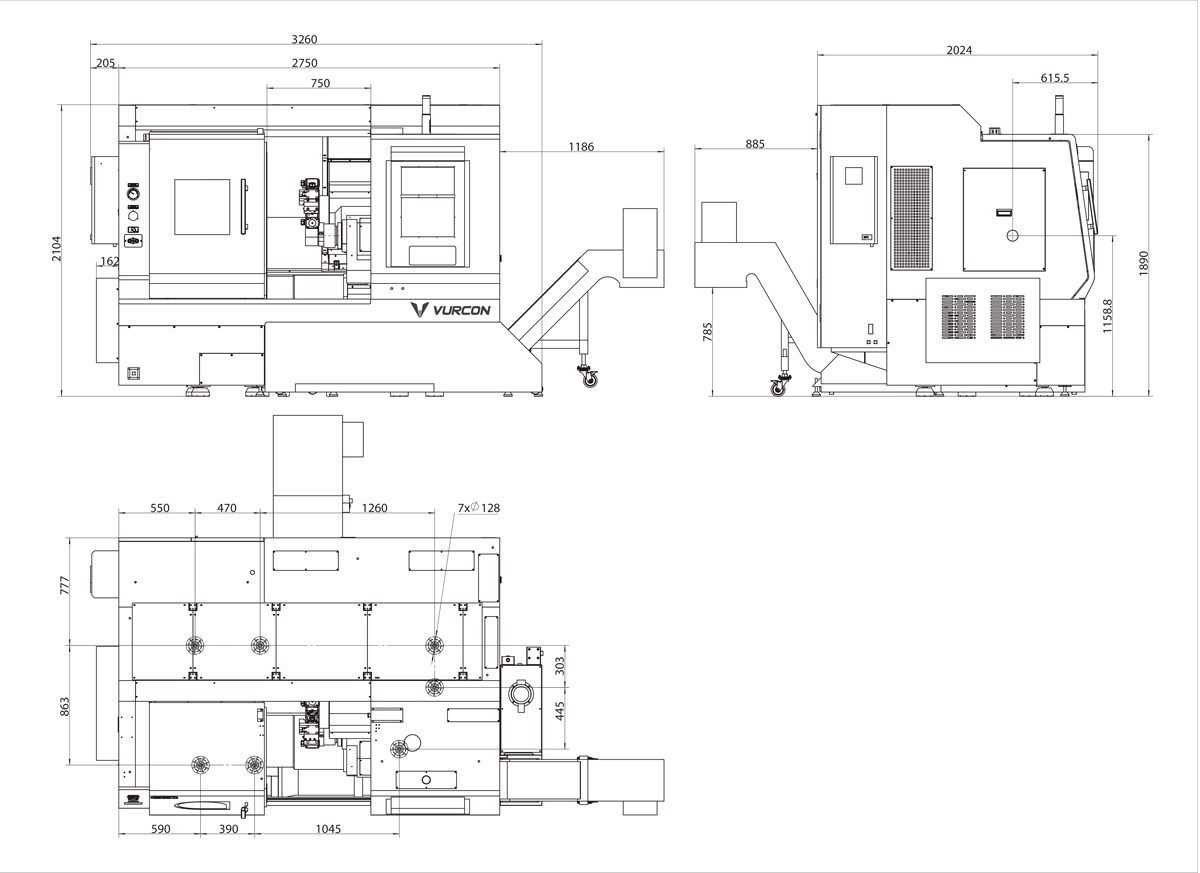

| Abmessungen (L × B × H) | 3.330 × 2.080 × 2.130 mm |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Automatisierungsoptionen
Vom ersten Tag an oder bei Bedarf automatisierbar: mehr Spindelstunden ohne Bediener und geringere Stückkosten.
Serienfertigung ab Stange ohne manuelles Beladen.
✓ Schnittstelle serienmäßig · Stangenlader optional · Stange Ø 60 mm
Automatisches Be- und Entladen der Werkstücke.
✓ Auf Anfrage
Teilefänger und Werkzeugmesssystem serienmäßig enthalten.
Beschreibung
Die Vurcon SBL66MYS ist eine CNC-Schrägbettdrehmaschine mit 30° Bettneigung und angetriebenen Werkzeugen. Sie hat einen Umlaufdurchmesser von Ø 550 mm über Bett, dreht Werkstücke bis Ø 340 × 500 mm und hat einen Stangendurchlass von Ø 60 mm. Die Spindel A2-6 (Motorspindel) dreht mit 5.000 min⁻¹ bei 20,5 kW, und der Werkzeugrevolver ist bestückt mit 12 angetriebenen Werkzeugen BMT55 + Y-Achse. Dazu kommen eine Y-Achse (±50 mm) und eine Gegenspindel A2-5 mit 4.000 min⁻¹ (2,5 kW, Durchlass Ø48 mm). Das geneigte Bett führt die Späne gut ab und bietet guten Zugang zum Arbeitsraum.
Typische Einsatzbereiche
- Drehteile mit radialen Bohrungen, Fräsungen oder Gewinden in einer Aufspannung.
- Mittlere Serien ab Stange oder Einzelteil, in Stahl, Edelstahl und Aluminium.
- Lohnfertiger und Betriebe, die ihre Zykluszeiten verkürzen müssen.
Serienausstattung
- Steuerung FANUC 0i-TF Plus mit 15"-Touchscreen, Manual Guide i und elektronischem Handrad.

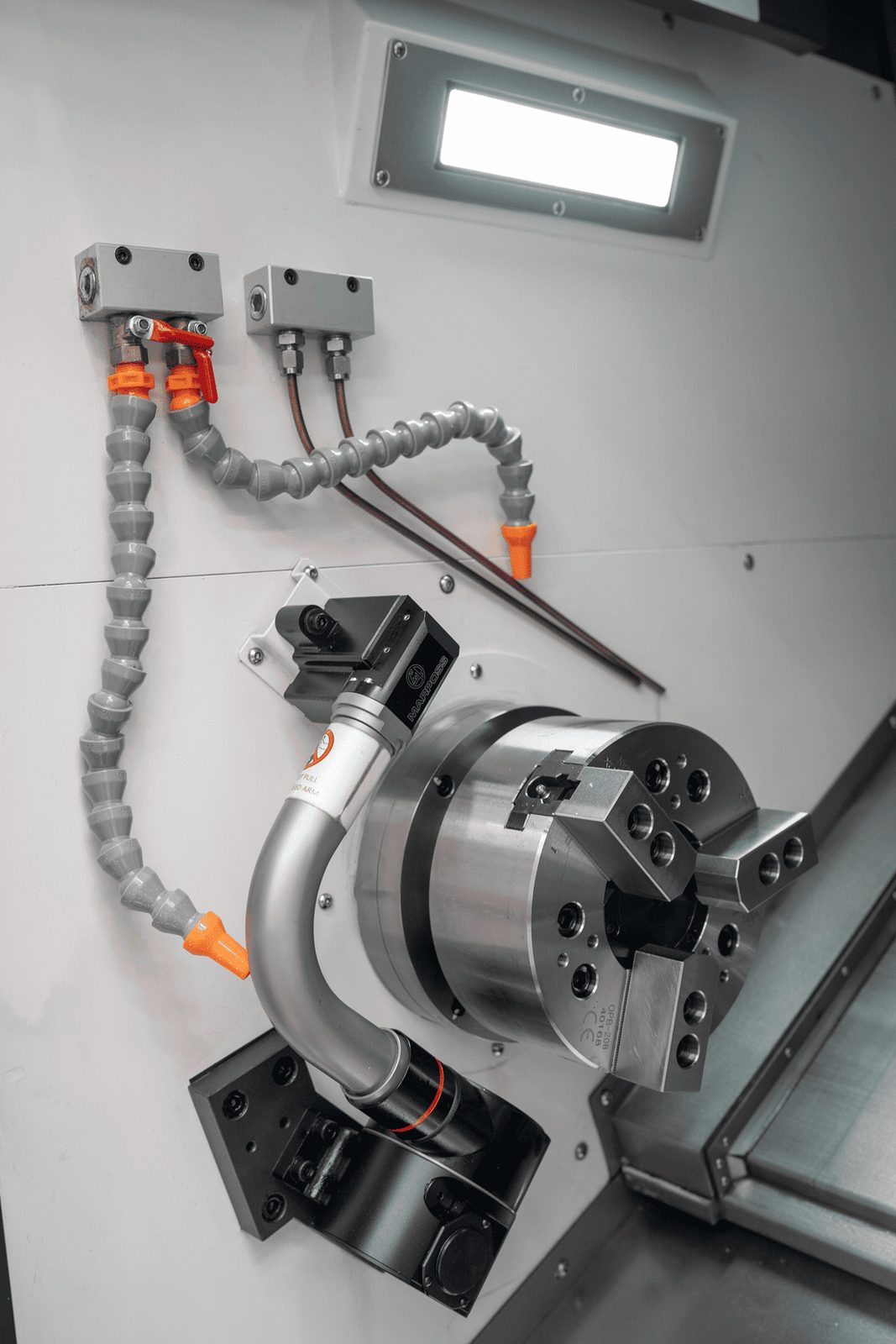

- 8"-Hydraulikfutter mit Durchlass + 6" an der Gegenspindel.
- Kühlmittel mit 10 bar, Kettenspäneförderer und Öl-Kühlmittel-Abscheider.
- Werkzeugmesssystem, Schnittstelle für Stangenlader und Klimagerät im Schaltschrank.
Optional sind eine SIEMENS-828D-Steuerung mit ShopTurn und ein Stangenlader erhältlich.
Vurcon ist die Marke für CNC-Maschinen der Ferrotall-Gruppe. Ferrotall übernimmt Verkauf, Transport, Inbetriebnahme und Schulung in Ihrem Betrieb, mit eigenem Kundendienst und Ersatzteilen in Spanien. Fordern Sie bei uns ein Angebot mit der von Ihnen benötigten Konfiguration an.
Ferrotall-Service
- Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
- Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
- Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
- Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
