Vertikal-Bearbeitungszentrum Takumi V18
Vertikalmaschine mit Kastenführungen für schweres Schruppen: SK50-Getriebespindel mit 635 Nm, 1.800 mm in X und Tisch für 2.000 kg.
- Verfahrwege X/Y/Z
- 1.800 · 850 · 750 mm
- Spindel
- 6.000 min⁻¹ SK50 · 635 Nm
- Tisch · max. Werkstück
- 1.900 × 850 mm · 2.000 kg
- Werkzeuge
- 24
- Gewicht
- 16.000 kg
- CNC-Steuerung (nach Wahl)
FANUC · SIEMENS · HEIDENHAIN
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 6.000 min⁻¹ Am häufigsten | SK50 / BT50 | 15 / 25 kW | 382 / 635 Nm | Serienmäßig |
| 8.000 min⁻¹ | SK50 | 15 / 25 kW | 95,5 / 159 Nm | Optional |
| Doppelarm-Magazin | 24 Werkzeuge · max. Ø 105 mm (200 bei freien Nachbarplätzen) · Länge 300 mm · 15 kg |
|---|
| Eilgang X/Y/Z (m/min) | 16 / 16 / 14 |
|---|---|
| Arbeitsvorschub (m/min) | 5 |
| Abstand Spindel–Tisch | 200 - 950 mm |

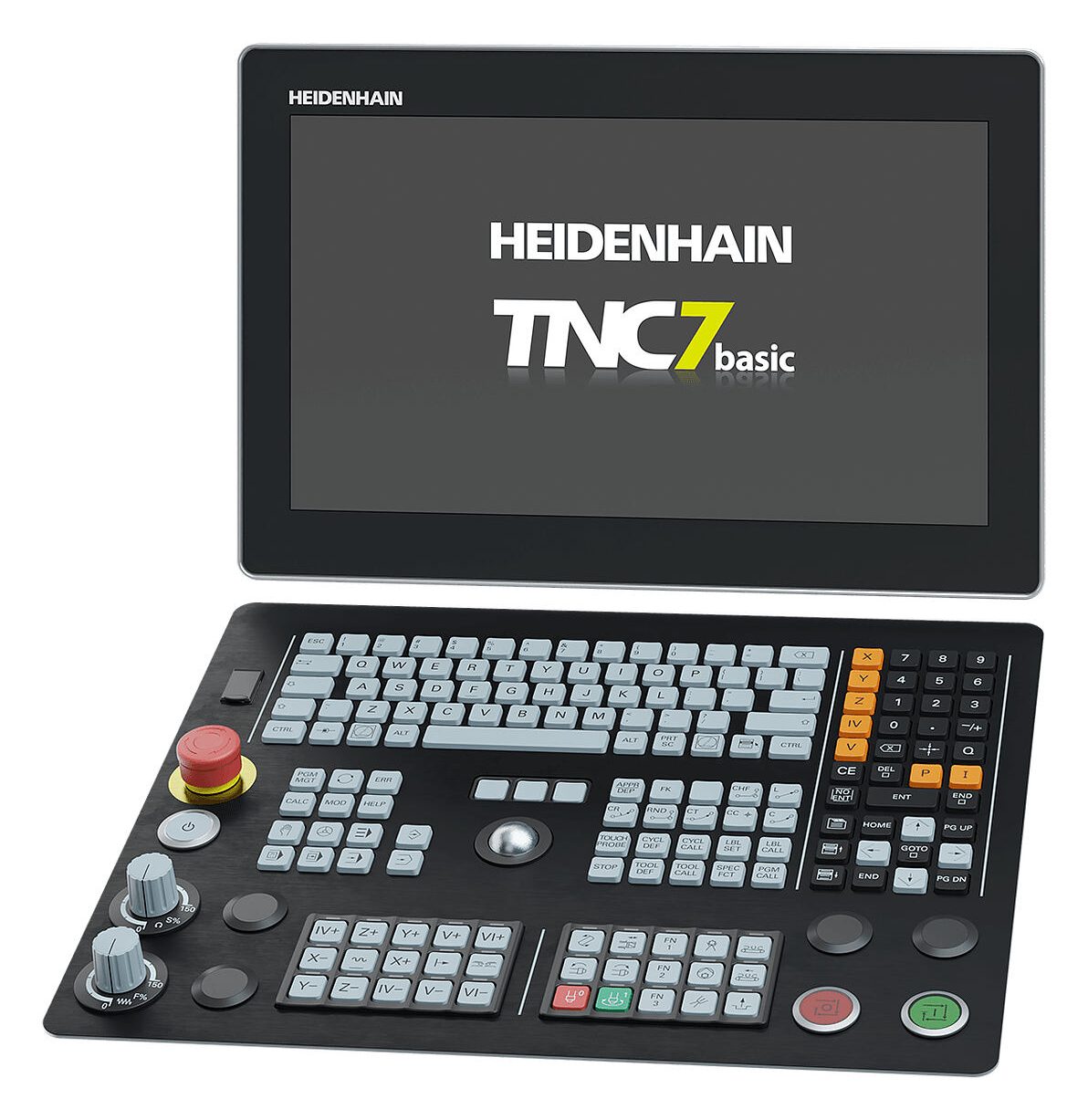

| CNC-Steuerung | HEIDENHAIN TNC7 basic |
| Führungen | Kastenführungen (Box-Way) in allen 3 Achsen, laut Hersteller |
| Innere Kühlmittelzufuhr (IKZ) | optional (30 bar) |
| Vierte/fünfte Achse | optionaler Rundtisch |
| Elektrische Leistung | 45 kVA / 100 A |
| Abmessungen (B × L × H) | 7.500 × 5.600 × 3.230 mm |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Beschreibung

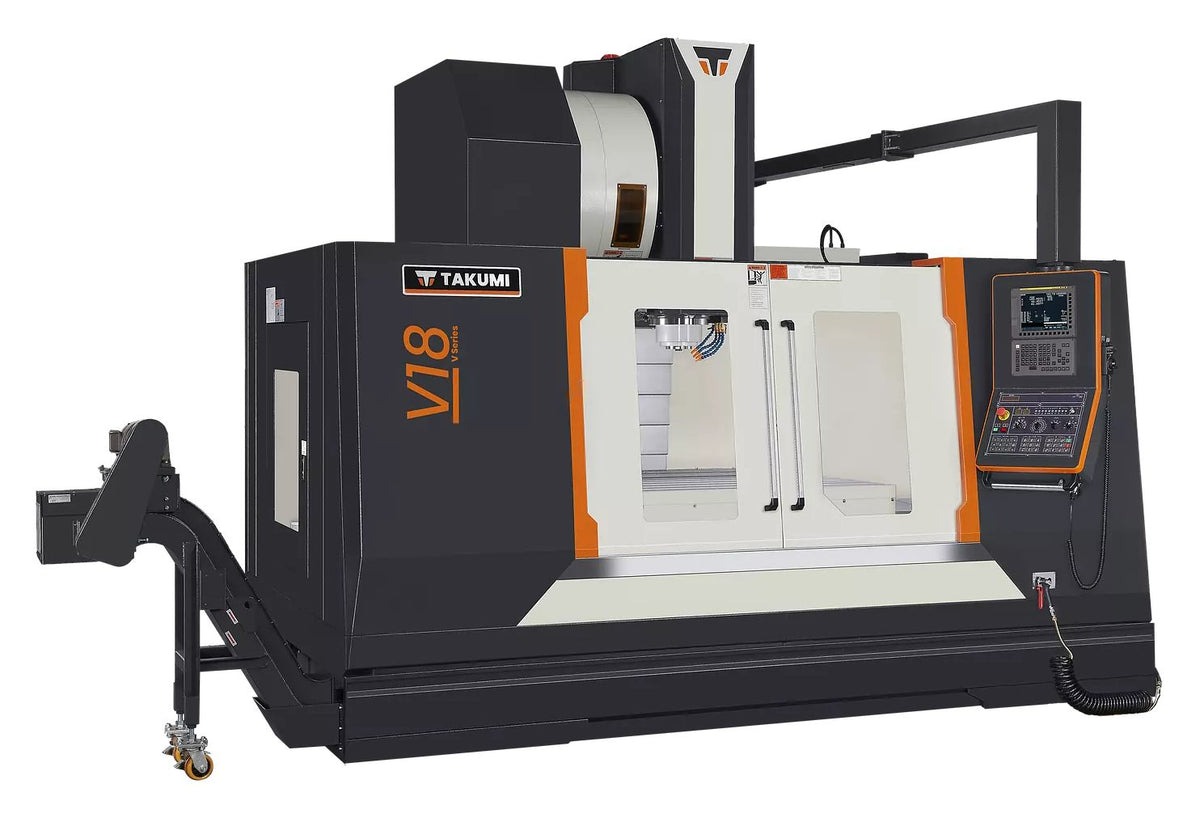

Der Takumi V18 ist ein vertikales 3-Achs-Bearbeitungszentrum der Baureihe V, gebaut mit Gleitführungen (Box-Way) in allen Achsen für die schwere Zerspanung von Stahl, Guss und legierten Stählen. Er bietet Verfahrwege von 1.800 × 850 × 750 mm und einen Tisch von 1.900 × 850 mm, der bis zu 2.000 kg trägt.
Die serienmäßige Getriebespindel erreicht 6.000 U/min mit SK50 / BT50-Aufnahme, 15 / 25 kW und 635 Nm Drehmoment. Optional ist eine Spindel mit 8.000 U/min und bis zu 159 Nm erhältlich. Der Doppelarm-Werkzeugwechsler verwaltet 24 Werkzeuge, und die Eilgänge erreichen 16 / 16 / 14 m/min.

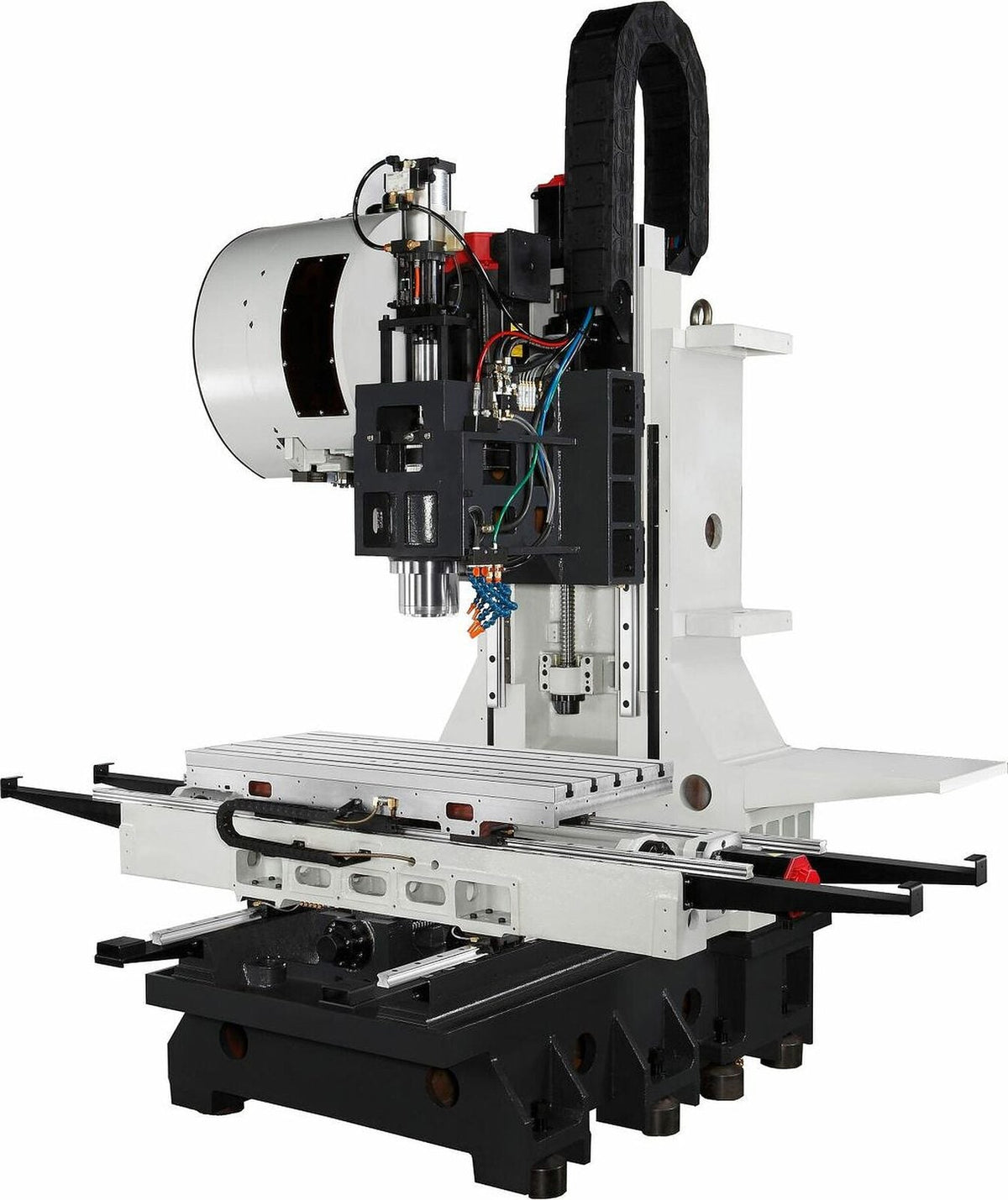

Bett, Ständer und Schlitten bestehen aus wärmebehandeltem Meehanite-Guss mit von Hand geschabten Auflageflächen: Steifigkeit und Dämpfung für gute Oberflächen und längere Werkzeugstandzeiten. In Europa wird sie mit Heidenhain-Steuerung TNC7 basic, Spindelkühlung, Späne-Spülung, Ölabscheider und Späneförderer geliefert. Zu den Optionen zählen Innenkühlung durch die Spindel mit 30 bar, ein Rundtisch als 4./5. Achse, Werkstück- und Werkzeugtaster sowie das Knoll-Produktionspaket.
Mit 16.000 kg Gewicht ist der V18 eine robuste Maschine für Werkstätten im Formen-, Vorrichtungs- und Maschinenbau, die Leistung und Stabilität benötigen. Ferrotall berät Sie bei Konfiguration, Installation und Kundendienst in Spanien.
