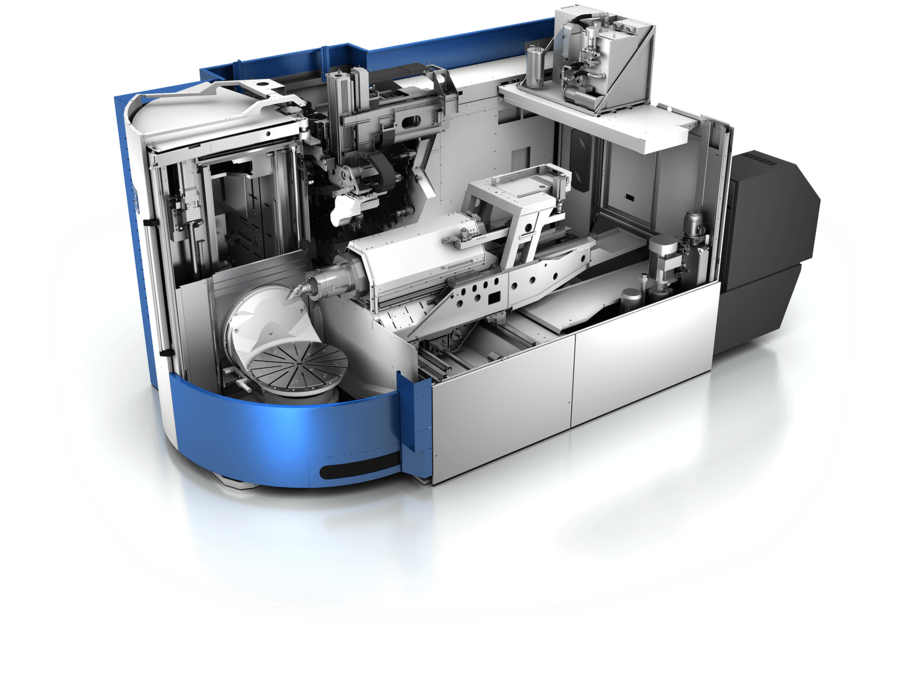

Estructura Grob G750T

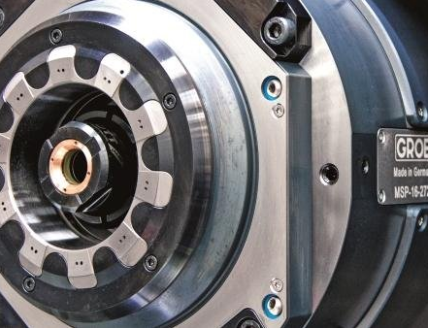

Husillo principal Grob G750T

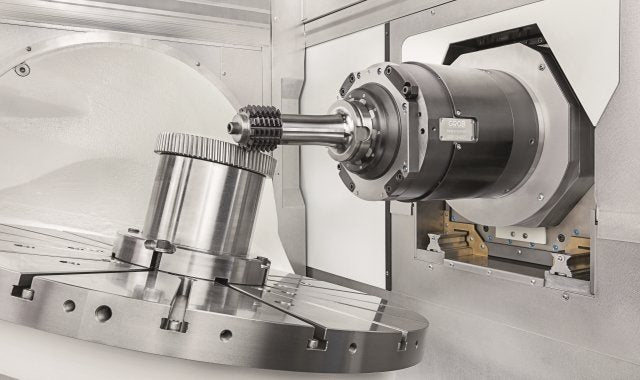

Tallado de enranajes Grob G750T

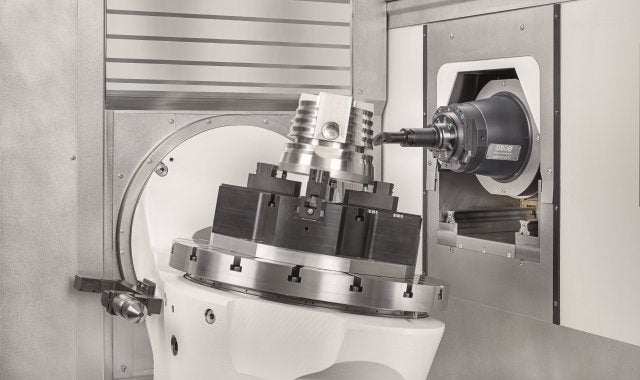

Interpolation turning PLUS Grob G750T
Cambiador de herramientas de disco Grob G750T
Cambiador de herramientas de doble disco Grob G750T

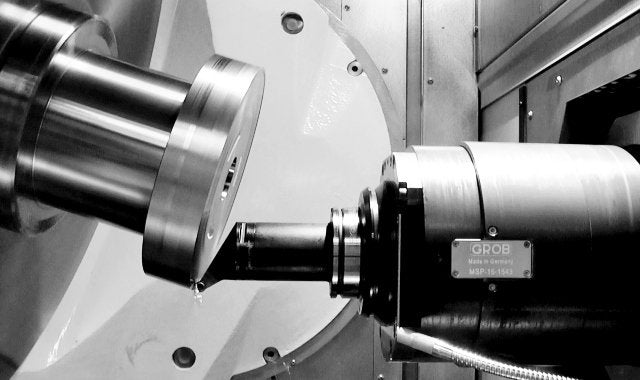

GROB Traori turning G750T

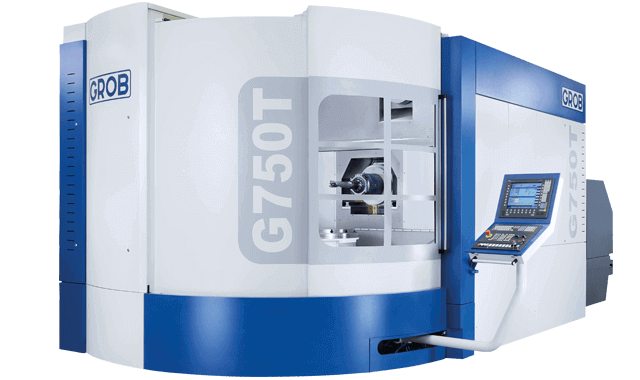

Centro de mecanizado universal Grob G750T
Universal-Bearbeitungszentrum GROB G750T · Aufstellung und Abmessungen Aufstellung und Abmessungen
Universal-Bearbeitungszentrum GROB G750T · Innenraum und Maschinenkonzept Innenraum und Maschinenkonzept
Universal-Bearbeitungszentrum GROB G750T · Gesamtansicht Gesamtansicht
1 / 14

GROB

Universal-Bearbeitungszentrum GROB G750T

Das große Dreh-Fräszentrum von GROB: Werkstücke bis Ø 1.280 mm und 1.500 kg, mit 3.740 Nm am Drehtisch.

Ref. GROB G750T

Verfahrwege X/Y/Z
1.000 · 1.100 · 1.175 mm
Spindel
16.000 min⁻¹ HSK-A/T63 · 206 Nm
Tisch · max. Werkstück
Ø 950 mm · Werkstück Ø 1.280 · Drehen 500 min⁻¹
Werkzeuge
117 (bis zu 544)
Gewicht
37.000 kg
CNC-Steuerung
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
+34 966 662 296 anrufen

Wir antworten innerhalb von 24 Arbeitsstunden.

Technische Daten

Wählen Sie einen Bereich, um die Details zu sehen:

DrehzahlWerkzeugaufnahmeLeistung (100 % / 40 % ED)Drehmoment (100 % / 40 % ED)Verfügbarkeit
16.000 min⁻¹ Am häufigsten HSK-A/T6325 / 32 kW159 / 206 NmSerienmäßig
10.000 min⁻¹ HSK-A/T10050 / 66 kW258 / 340 NmOptional
14.500 min⁻¹ HSK-A/T10050 / 58 kW225 / 261 NmOptional
Fräs-Drehtisch mit sternförmigen T-Nuten
SerienmäßigFräs-Drehtisch mit sternförmigen T-Nuten AbmessungØ 950 mm; 4×18 H7 + 12×18 H12; B bis zu 500 min⁻¹, Drehmoment B 3.110 / 3.740 Nm, Haltemoment 6.000 NmMax. Belastung1.500 kg
Fräs-Drehtisch mit Palettenspannsystem
OptionFräs-Drehtisch mit Palettenspannsystem AbmessungPalette 800 × 800 mmMax. Belastung1.000 kg

Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.

Maximale Werkstückgröße Universal-Bearbeitungszentrum GROB G750TZeichnung vergrößern
Tisch · A-/B-Achsen max.Ø 1.280 × 835 mm (Kugel R725)
Tisch · B-Achse mit A=0°Ø 1.280 × 1.005 mm
Mit Palette · A-/B-AchsenØ 1.280 × 725 mm
Mit Palette · B-Achse mit A=0°Ø 1.280 × 910 mm
Doppelscheibe117 HSK-A/T63 / 65 HSK-A/T100
Dreifachscheibe177 HSK-A/T63 (167)
MagazinTM200/TM308/TM373 bis zu 544 (A/T63); TM180/TM250 bis zu 312 (A/T100)
A-Achse (Schwenkachse)-185° / +45°, 20 min⁻¹
B-Achse (Drehachse)n × 360°, 500 min⁻¹ (Drehen, mit intelligenter Unwuchterkennung)
Antrieb der RundachsenTorquemotoren
Eilgang X/Y/Z (m/min)X/Y/Z 60 / 50 / 75
Beschleunigung X/Y/Z (m/s²)4,0 / 3,3 / 6,5
Positioniergenauigkeit0,006 mm; Wiederholgenauigkeit < 0,003 mm
CNC-SteuerungSIEMENS SINUMERIK ONE (serienmäßig) · HEIDENHAIN TNC7 (optional) · Bedienfeld GROB4Pilot (24"-Multitouch-Display)
Abmessungen Grundmaschine (B × L × H)3.780 × 7.070 × 3.750 mm (Breite × Länge × Höhe)
Mit TM-Magazin6.600 × 7.070 × 3.750 mm

Maximalgewicht einschließlich Werkstück, Werkzeugen und Kühlschmierstoff.

Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.

Automatisierungsoptionen

Vom ersten Tag an oder bei Bedarf automatisierbar: mehr Spindelstunden ohne Bediener und geringere Stückkosten.

Linear-Palettenspeicher PSS-LPalettenLinear-Palettenspeicher PSS-L

Modulares, erweiterbares System: Es wächst mit Ihrer Produktion und kann bis zu 5 Maschinen verketten.

✓ PSS-L1450

TM-Zusatz-WerkzeugmagazinWerkzeugeTM-Zusatz-Werkzeugmagazin

Mehr verfügbare Werkzeuge, um mehr Teilevarianten zu fertigen, ohne Werkzeuge von Hand zu wechseln.

✓ bis zu 544 Werkzeuge

Alle Zellen werden mit der Software GROB4Automation verwaltet (Auftragsplanung, ERP/MES-Anbindung und Benachrichtigungen auf dem Mobiltelefon). Kompatibilitäten gemäß GROB-Automation-Katalog 04/2025; bitte bestätigen Sie die Konfiguration mit Ferrotall.

Beschreibung

Produktivitätsvorteile:

 -    Hohe Produktivität.
 -    Optimierte Zyklen.
 -    Hervorragende Sicht auf den Arbeitsbereich.
 -    Flexibilität im Betrieb.
 -    Nachhaltig.
 -    Kompaktes Design.
 -    Optimierter Zugang.
 -    Technischer Support 24 Stunden am Tag, 7 Tage pro Woche.


Einzigartiges Maschinenkonzept:

·      Horizontal angeordneter Spindelkopf:
Dank der horizontalen Anordnung des Spindelkopfs ist ein größerer Verfahrweg der Z-Achse möglich, und der Spanfall wird optimiert.

·      Maximale Stabilität:
Dank der innovativen Konstruktion der drei Achsen wird der Abstand zwischen den Führungen und der Werkzeugspitze minimiert, was der Maschine eine deutlich höhere Stabilität verleiht.

·      Tunnelkonzept:
Das Tunnelkonzept ermöglicht die Bearbeitung auch der längsten Bauteile, selbst beim Einsatz extrem langer Werkzeuge, indem das Werkstück im Arbeitsraum kollisionsfrei geschwenkt und bearbeitet wird.

·      Großer Schwenkbereich:
Drei Linearachsen und zwei Rundachsen ermöglichen die 5-Seiten-Bearbeitung sowie die simultane 5-Achs-Interpolation mit einem Schwenkbereich von 230 Grad in der A-Achse und 360 Grad in der B-Achse.

Ferrotall-Service

  • Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
  • Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
  • Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
  • Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
