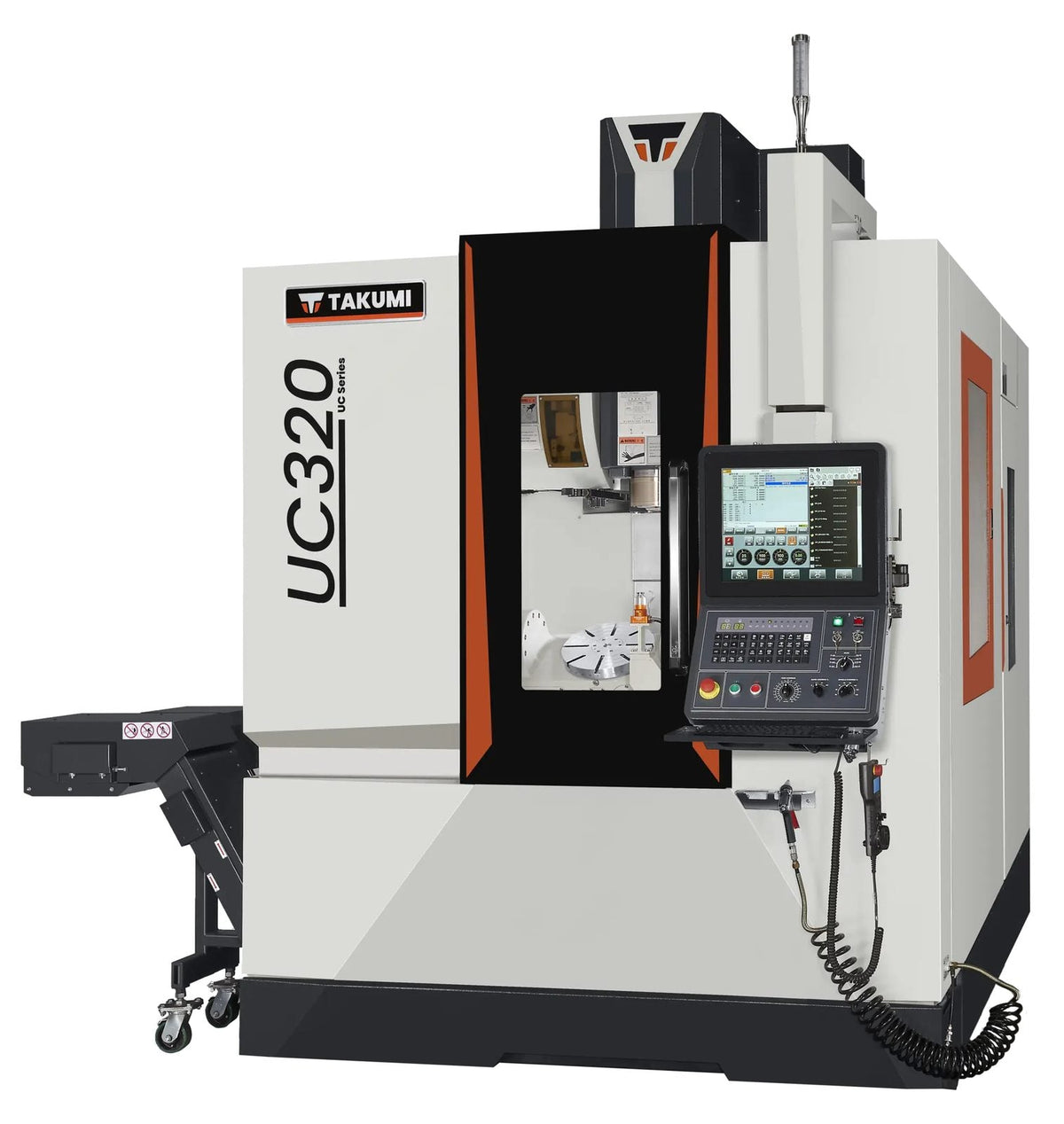

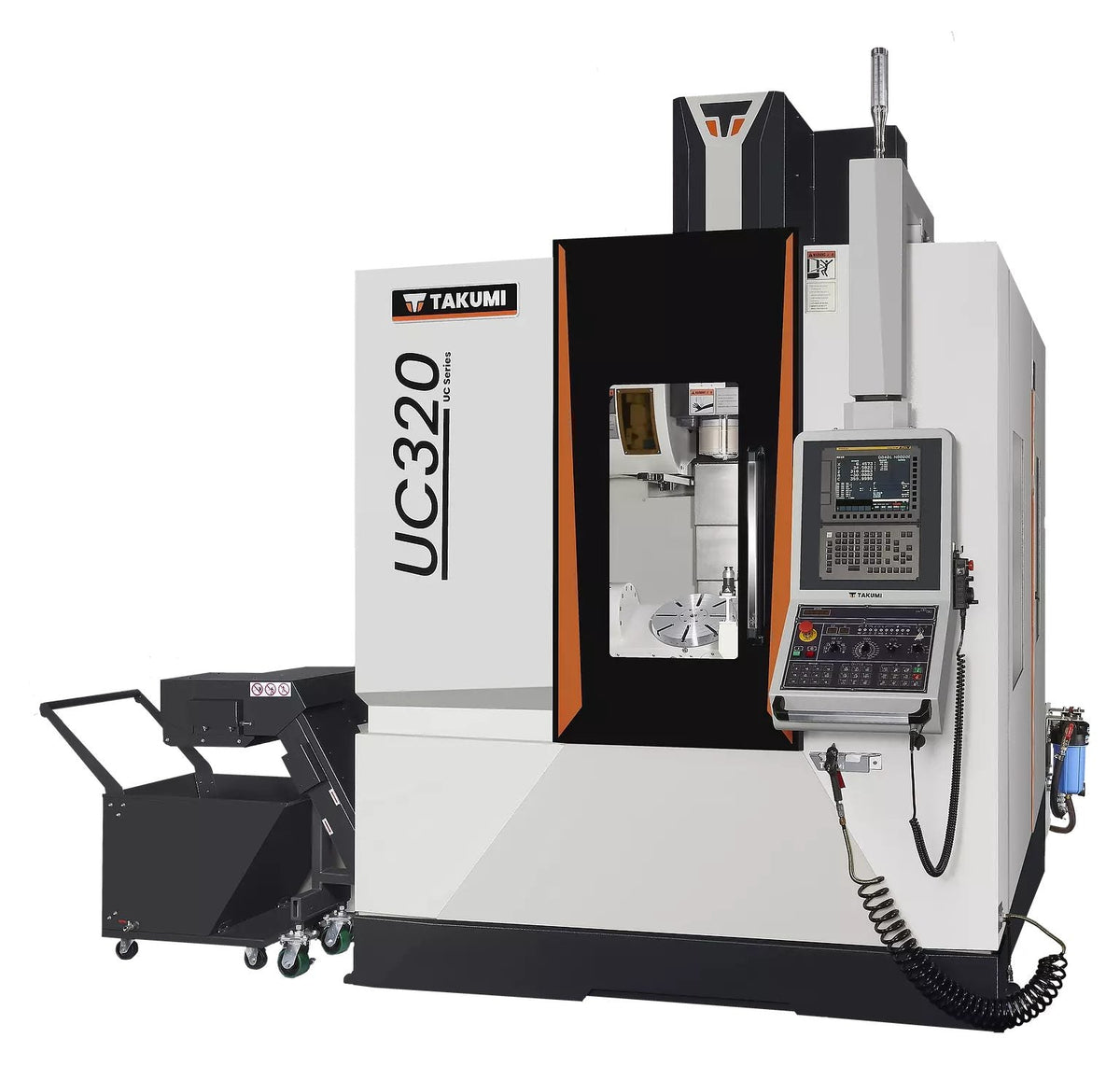

5-Achs-Bearbeitungszentrum Takumi UC320
5-Achs-Einstiegsmaschine mit Dreh-Schwenktisch Ø 320 mm, Werkzeugmagazin für 40 Werkzeuge und einer Stellfläche von nur 2,2 × 3 m.
- Verfahrwege X/Y/Z
- 440 · 610 · 520 mm
- Spindel
- 15.000 min⁻¹ SK40 BigPlus · 89,4 Nm
- Tisch · max. Werkstück
- Ø 320 mm · 200 kg
- Werkzeuge
- 40
- Gewicht
- 5.720 kg
- CNC-Steuerung (nach Wahl)
FANUC · SIEMENS · HEIDENHAIN
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 15.000 min⁻¹ Am häufigsten | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Serienmäßig |
| 15.000 min⁻¹ | BBT40 / HSK63-A | 10 / 14 kW | 63,7 / 89,4 Nm | Optional |
| Doppelarm-Magazin | 40 Werkzeuge · max. Ø 75 mm (120 bei freien Nachbarplätzen) · Länge 240 mm · 7 kg |
|---|
| A-Achse (Schwenkachse) | +30° / -120°, 16,7 min⁻¹ |
|---|---|
| C-Achse (Drehachse) | 360°, 22,2 min⁻¹ |
| Eilgang X/Y/Z (m/min) | 36 / 36 / 24 |
| Arbeitsvorschub (m/min) | 12 |
| Abstand Spindel–Tisch | 90 - 610 mm |

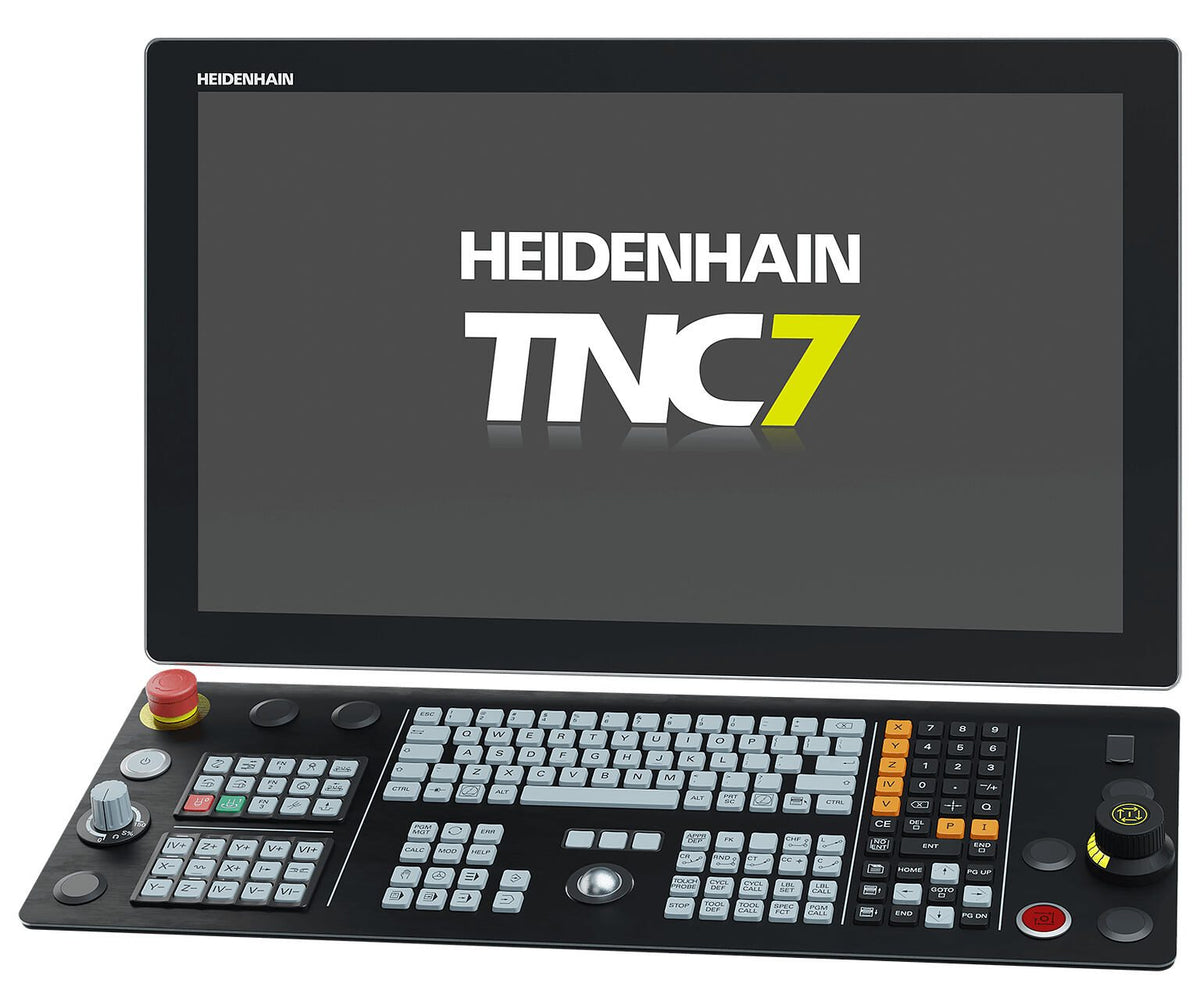

| CNC-Steuerung | HEIDENHAIN TNC7 |
| Glasmaßstäbe | an allen Achsen |
| Innere Kühlmittelzufuhr (IKZ) | 30 bar serienmäßig |
| Elektrische Leistung | 75 kVA |
| Abmessungen (B × L × H) | 2.210 × 3.035 × 3.225 mm |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Beschreibung

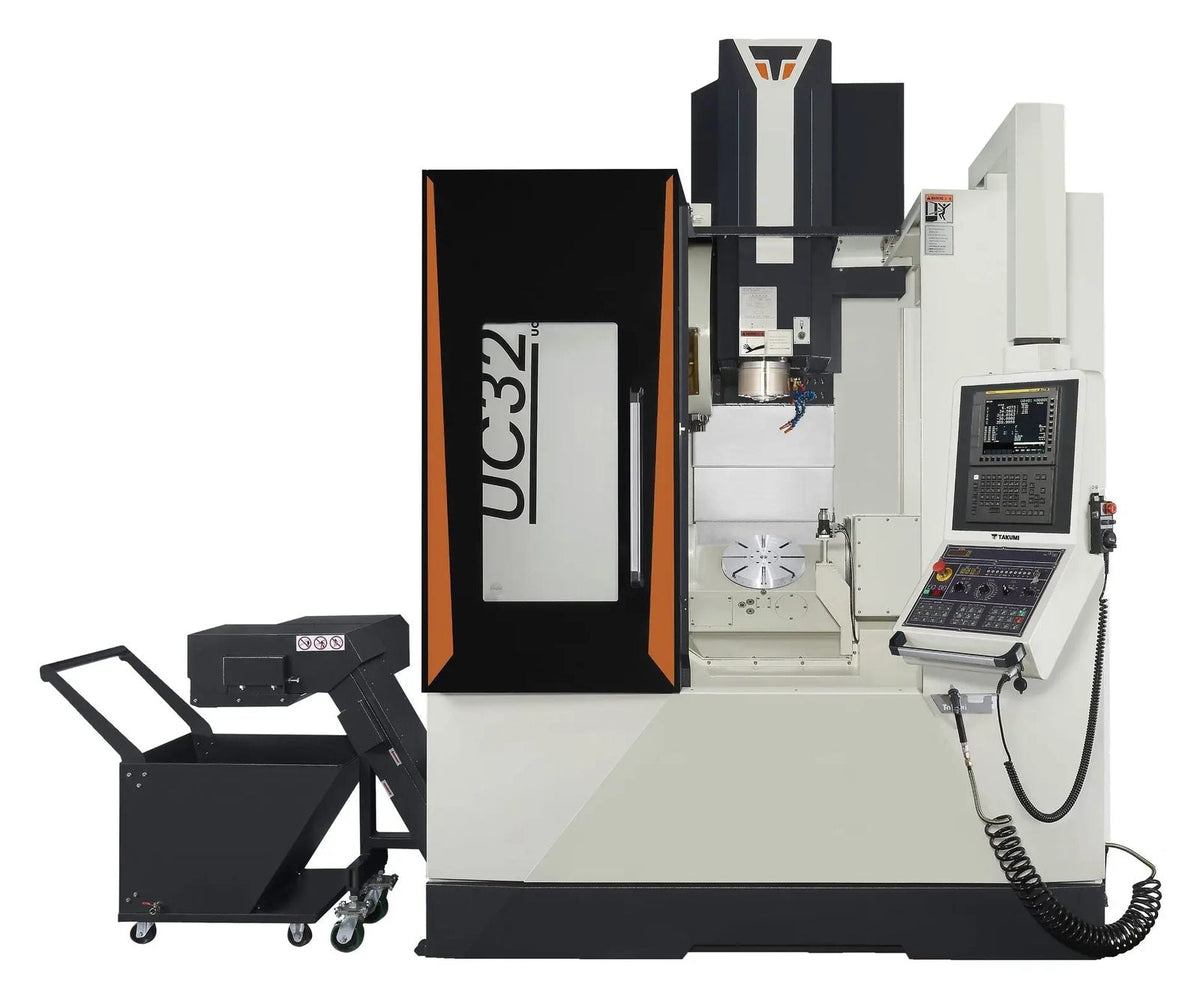

Der Takumi UC320 ist ein 5-Achs-Bearbeitungszentrum der Baureihe U mit Dreh-Schwenktisch Ø 320 mm (A-Achse +30° / -120°, C-Achse 360°), ausgelegt für komplexe Teile aus Formenbau, Luft- und Raumfahrt, Medizintechnik und Präzisionsmechanik. Die Verfahrwege betragen 440 × 610 × 520 mm, und der Tisch trägt 200 kg.

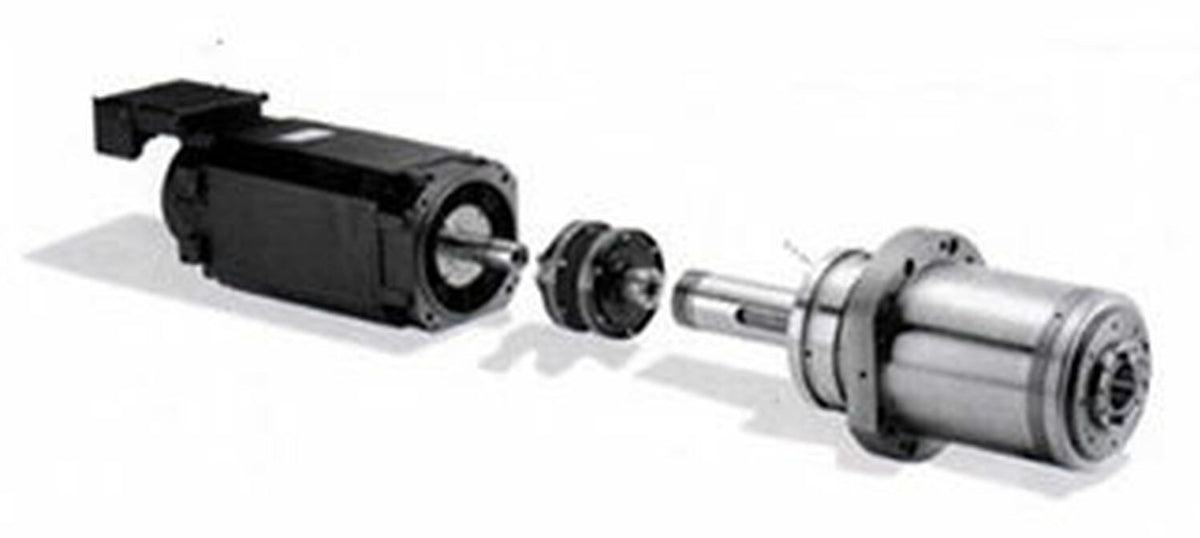

Die Standardspindel ist eine In-Line-Spindel mit 15.000 U/min und SK40-BigPlus-Aufnahme (10 / 14 kW, 89,4 Nm). Optional ist eine Spindel mit 15.000 U/min und bis zu 89,4 Nm erhältlich. Das Doppelarm-Magazin hat 40 Plätze, und die Eilgänge erreichen 36 / 36 / 24 m/min.
Die Struktur aus wärmebehandeltem Meehanite-Guss mit von Hand geschabten Auflageflächen sorgt für Steifigkeit und Dämpfung. Serienmäßig sind Heidenhain-Steuerung TNC7, absolute Glasmaßstäbe in allen Achsen, thermische Spindelkompensation, Innenkühlung durch die Spindel mit 30 bar, Kühlmittelring, Spindelkühlaggregat und Späneförderer enthalten. Zu den Optionen zählen Werkstück- und Werkzeugtaster, das Knoll-Produktionspaket und Rotoclear.
Mit 5.720 kg Gewicht und einer steifen Gussstruktur ermöglicht der UC320 die Bearbeitung von Werkstücken in einer Aufspannung, die sonst mehrere Spannvorgänge erfordern würden. Ferrotall berät Sie bei Konfiguration, Automatisierung, Installation und Kundendienst.
