5-Achs-Bearbeitungszentrum Hurco VMX 30UDi
5-Achs-Maschine mit integriertem Dreh-Schwenktisch und direkt angetriebener SK40-Spindel (15.000 U/min): 762 × 508 × 520 mm für mittelgroße 5-Achs-Werkstücke.
- Verfahrwege X/Y/Z
- 762 · 508 · 520 mm
- Spindel
- 15.000 min⁻¹ SK40 · 95,5 Nm
- Tisch · max. Werkstück
- Ø 248 mm (Werkstück Ø 406) · 200 kg
- Werkzeuge
- 40 (Option 60)
- Gewicht
- 6.200 kg
- CNC-Steuerung
Hurco WinMax · MAX5
Wir antworten innerhalb von 24 Arbeitsstunden.
Technische Daten
Wählen Sie einen Bereich, um die Details zu sehen:
| Drehzahl | Werkzeugaufnahme | Leistung (100 % / 40 % ED) | Drehmoment (100 % / 40 % ED) | Verfügbarkeit |
|---|---|---|---|---|
| 15.000 min⁻¹ (Direktantrieb) Am häufigsten | SK40 | 15 kW | 95,5 Nm | Serienmäßig |
Störkontur abhängig von Achsposition und Tischtyp: Prüfen Sie, ob Ihr Werkstück passt, bevor Sie ein Angebot anfordern.
| Max. Werkstück | Ø 406 mm |
|---|
| Automatischer Werkzeugwechsler | 40 (Option 60) Werkzeuge |
|---|---|
| Max. Werkzeug | max. Ø 76 mm · max. Länge 300 mm · max. Gewicht 7 kg |
| A-Achse (Schwenkachse) | +30 / -110° |
|---|---|
| C-Achse (Drehachse) | 360° |
| Eilgang X/Y/Z (m/min) | 45 / 45 / 40 |
| Eilgang A/C (min⁻¹) | 25 / 25 |
| Abstand Spindelnase–Tisch | 90 - 610 mm |
| CNC-Steuerung | Hurco MAX5 mit WinMax: Dialogprogrammierung direkt an der Maschine und ISO-Code (NC) |
| Platzbedarf (L × B × H, Türen offen, mit Steuerung und Förderer) | 3.940 × 4.109 × 3.152 mm |
| Kühlmitteltank | 367 l |
| Späneabfuhr (serienmäßig) | Kratzbandförderer |
Daten aus dem Herstellerkatalog; die endgültige Konfiguration wird im Angebot bestätigt.
Automatisierungsoptionen
Vom ersten Tag an oder bei Bedarf automatisierbar: mehr Spindelstunden ohne Bediener und geringere Stückkosten.

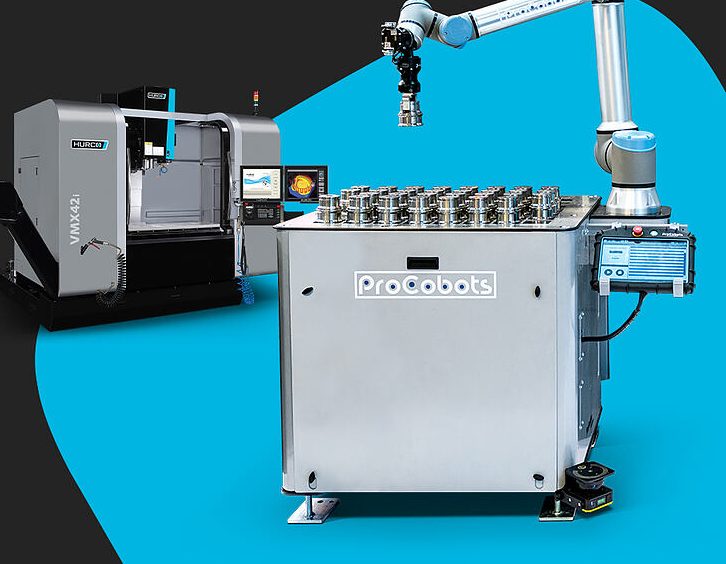

RoboterProCobots: carga y descarga con robot colaborativoBeschickt die Maschine ohne Bediener, um Schichten zu verlängern und unbemannt zu produzieren. Der Roboter wird direkt an der MAX5-Steuerung programmiert (Automation Job Manager), ohne Programmierung am Roboter.
✓ ProFeeder Cart / Tray mit UR10e oder EasyDesk 20 | 30 mit UR20 / UR30 · Schunk-Greifer für Werkstücke bis 15 kg
Hurco bietet zudem eine offene Schnittstelle zur Integration von Robotern und Automatisierungssystemen von Drittanbietern (AMF, Erowa, Lang Technik, Robojob, Universal Robots…). Bitte klären Sie die Konfiguration für dieses Modell mit Ferrotall.
Beschreibung

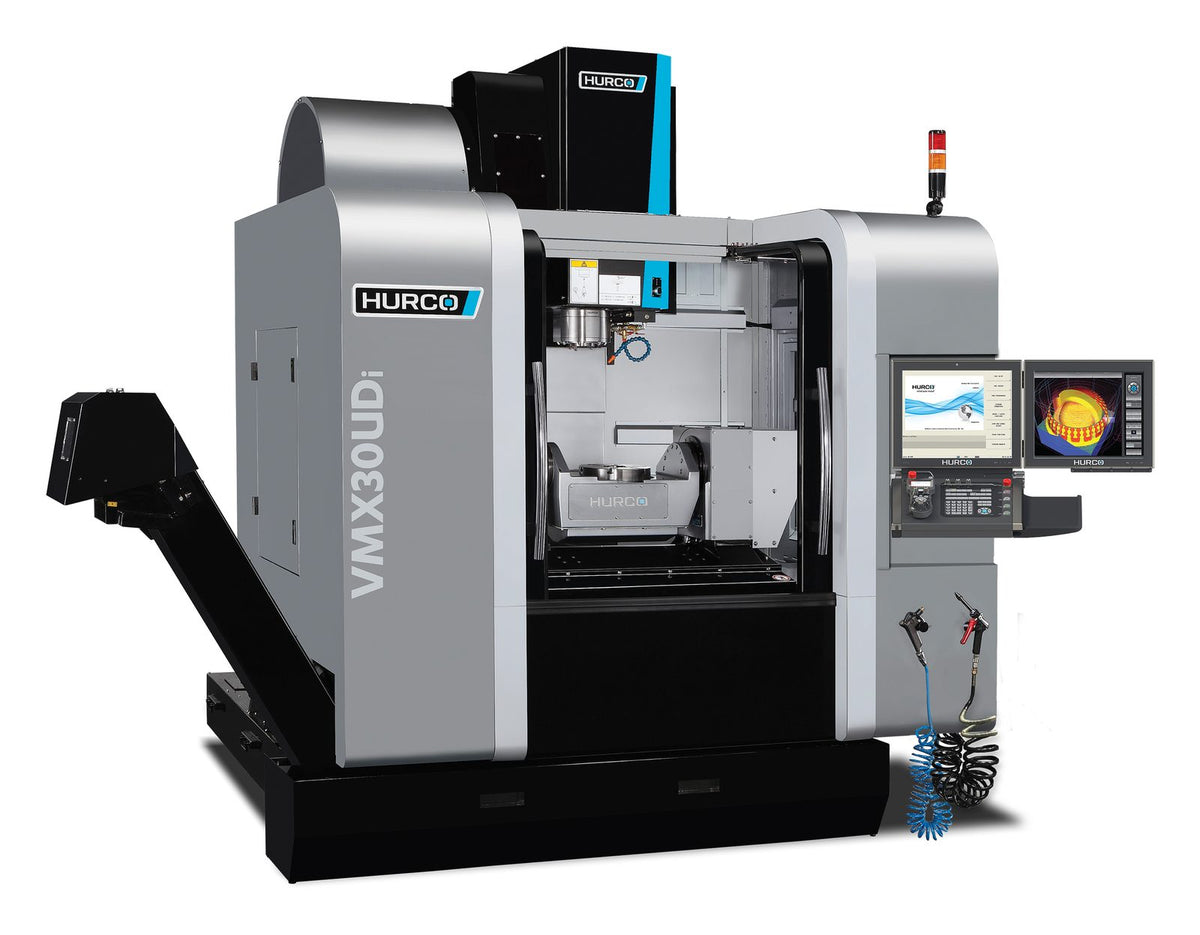

Der Hurco VMX 30UDi ist ein 5-Achs-Bearbeitungszentrum mit integriertem Dreh-Schwenktisch und direkt angetriebener Spindel (Version UD). Hurco bezeichnet sie als ideale Maschine für mittelgroße 5-Achs-Werkstücke, dank des ausgewogenen Verhältnisses von Leistung, Geschwindigkeit und Preis.
Er bietet Verfahrwege von 762 × 508 × 520 mm, eine A-Achse von +30 / -110° und eine C-Achse von 360°. Der Tisch mit Ø 248 mm nimmt Werkstücke bis Ø 406 mm und 200 kg auf. Die SK40-Spindel mit 15.000 U/min, 15 kW und 95,5 Nm und die Eilgänge von 45 / 45 / 40 m/min verkürzen die Positionierzeiten.

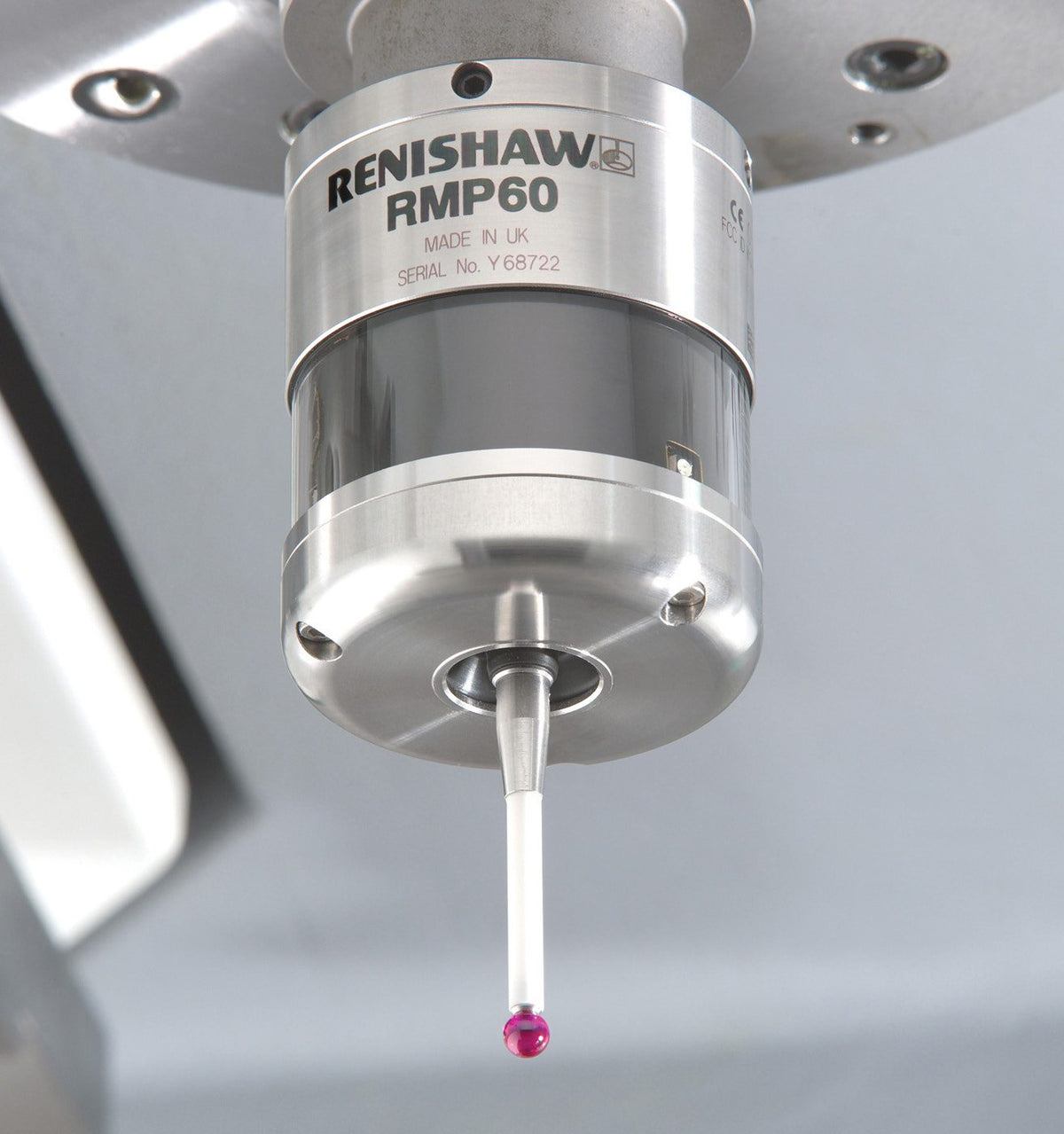

Da der Tisch in die Maschine integriert und nicht auf eine 3-Achs-Maschine aufgesetzt ist, bleibt der gesamte nutzbare Verfahrweg in Z erhalten. Das Werkzeugmagazin fasst 40 Werkzeuge, optional 60; die Maschine wiegt 6.200 kg und enthält einen Kratzerförderer. Möglich sind Messtaster und die automatische Beladung mit ProCobots.

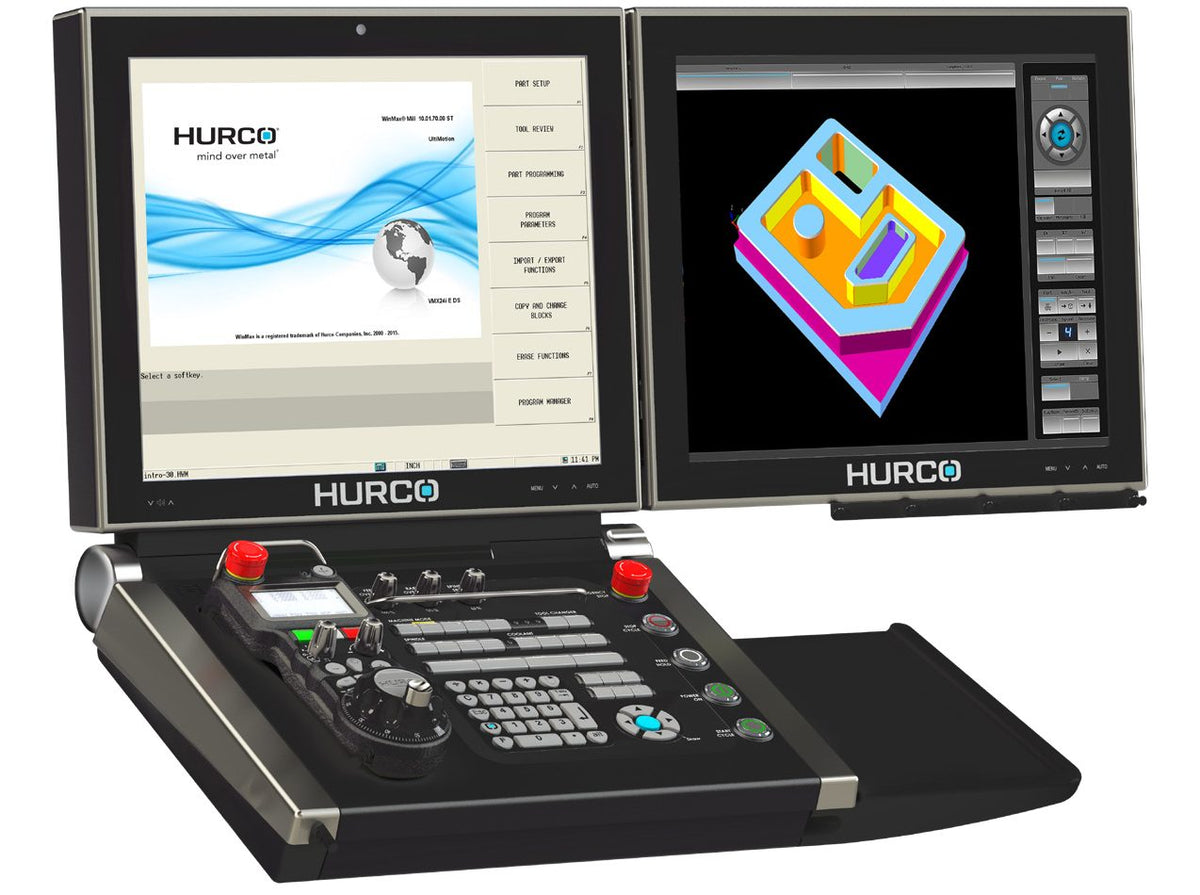

Mit der MAX5-Steuerung mit WinMax lassen sich 3+2- und 5-Achs-Programme im Dialog direkt an der Maschine oder im ISO-Code aus dem CAM erstellen. Ferrotall, Vertriebspartner von Hurco, berät Sie bei Konfiguration, Installation und Schulung.
Ferrotall-Service
- Installation und Schulung Inbetriebnahme in Ihrer Werkstatt und Schulung Ihrer Bediener durch unser Technikteam.
- Eigener Kundendienst Service mit spezialisierten Technikern und Ersatzteilen, damit Ihre Maschine produktiv bleibt.
- Anwendungsberatung Wir helfen Ihnen, Maschine und Ausstattung passend zu Ihren Werkstücken und Ihrer Produktion zu wählen.
- Über 45 Jahre Vertriebspartner für Werkzeugmaschinen mit Sitz in Monforte del Cid (Alicante).
