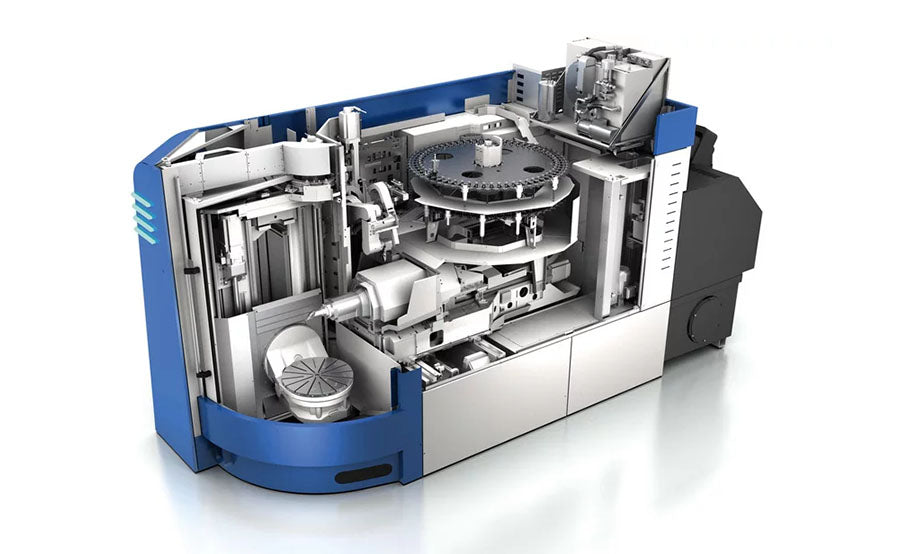

GROB 5-Achs-Technologie: detaillierte Analyse der horizontalen Spindellage und des Tunnelkonzepts

Die 5-Achs-Bearbeitung war ein bedeutender Fortschritt für die metallverarbeitende Industrie, denn sie ermöglicht die Fertigung hochkomplexer Bauteile in einem einzigen Arbeitsgang.

Doch nicht jede 5-Achs-Technologie ist gleich. Die Suche nach einzigartigen Maschinenkonzepten, die jeden Aspekt des Bearbeitungsprozesses optimieren, ist entscheidend für ein hohes Fertigungsniveau. Genau hier setzt die Ingenieurskunst von GROB an – mit Konstruktionen, die technische Herausforderungen auf innovative Weise lösen.

Diese 5-Achs-Bearbeitungszentren sind ein Meisterwerk der Ingenieurskunst, das dank einer intelligenten und unverwechselbaren Konstruktion herausragende Produktivität und Genauigkeit bietet.

Detaillierte Analyse des einzigartigen GROB-Maschinenkonzepts

Die hohe Effizienz der GROB-Bearbeitungszentren beruht auf einer Reihe von Konstruktionsmerkmalen, die im Zusammenspiel jede Phase der Bearbeitung verbessern.

• Horizontale Spindellage. Anders als bei vielen konventionellen Konfigurationen ist die Spindel bei GROB horizontal angeordnet. Diese Anordnung bietet einen doppelten Vorteil:

  — Sie ermöglicht einen deutlich größeren Verfahrweg in der Z-Achse und erleichtert so die Bearbeitung tiefer Werkstücke.

  — Sie optimiert den Spänefall durch Schwerkraft. Ein freier, kontinuierlicher Späneabfluss verhindert Ablagerungen an Werkstück und Werkzeug und beugt Überhitzung und vorzeitigem Verschleiß vor. Das trägt direkt zu höherer Effizienz, längerer Werkzeugstandzeit und besserer Oberflächengüte bei.

• Maximale Stabilität. Die Maschinenarchitektur ist darauf ausgelegt, den Abstand zwischen den Führungen und der Werkzeugspitze zu minimieren. Diese Bauweise, die die Hebelwirkung beim Zerspanen auf ein Minimum reduziert, verleiht dem Gesamtsystem eine überlegene Stabilität. Das Ergebnis sind geringere Vibrationen, sodass die Maschine mit höheren Geschwindigkeiten und Beschleunigungen arbeiten kann und dabei stets erstklassige Genauigkeit und Wiederholgenauigkeit bietet – auch bei anspruchsvollsten Bearbeitungen.

• Tunnelkonzept. Dieses von GROB patentierte Konstruktionsmerkmal ist eine geniale Lösung zur Maximierung des Arbeitsraums. Das Tunnelkonzept ermöglicht die Bearbeitung von 100 % des bearbeitbaren Bereichs bei jeder Werkstückgröße, selbst mit sehr langen Werkzeugen. Das Werkstück kann durch den „Tunnel“ schwenken und drehen, ohne dass Verfahrwege verloren gehen oder Kollisionsgefahr besteht. Das steigert die Vielseitigkeit der Maschine enorm und sorgt für die vollständige Nutzung des Arbeitsraums.

• Großer Schwenkbereich. Die Kinematik der GROB-Bearbeitungszentren mit drei Linear- und zwei Rundachsen ermöglicht nicht nur die 5-Seiten-Bearbeitung, sondern auch die simultane 5-Achs-Interpolation. Möglich macht das ein beeindruckender Schwenkbereich von 230 Grad in der A-Achse und 360 Grad in der B-Achse. Diese Bewegungsfreiheit erhöht die Prozessflexibilität deutlich und erlaubt es, komplexeste Geometrien effizient und ohne Umspannen des Werkstücks zu bearbeiten.

Technische Bedeutung bei ausgewählten Modellen

Diese Konstruktionsprinzipien gelten für die gesamte Baureihe, von den kompaktesten bis zu den größten Modellen.

• Die Grob G150, ideal für hochpräzise Werkstücke, profitiert unmittelbar von dieser Ingenieurskunst. Mit Verfahrwegen X/Y/Z von 450/670/665 mm und Eilgängen von 50/40/60 m/min erreicht sie dank ihrer stabilen Bauweise eine Positioniergenauigkeit von 0,006 mm. Ihre Dynamik zeigt sich in einer Span-zu-Span-Zeit von nur 2,6 Sekunden, was Nebenzeiten minimiert.
• Am anderen Ende der Baureihe zeigt die Grob G750, wie sich diese Technologien auf großformatige Werkstücke übertragen lassen. Ihre Verfahrwege von 1.000/1.100/1.170 mm und ihr Störkreisdurchmesser von 1.280 mm werden durch das Tunnelkonzept möglich. Trotz ihrer Größe bietet sie dieselbe Positioniergenauigkeit von 0,006 mm und eine hohe Arbeitsgeschwindigkeit mit Eilgängen von bis zu 75 m/min.

Einsatz in anspruchsvollen Branchen

Dank dieser fortschrittlichen Technologie sind GROB-Bearbeitungszentren in Branchen mit hohen Qualitäts- und Produktivitätsanforderungen sehr geschätzt. In der Luft- und Raumfahrt sind Stabilität und Tunnelkonzept ideal für Strukturbauteile. In der Medizintechnik steht die Genauigkeit an erster Stelle. In der Automobilindustrie sind Geschwindigkeit und Zykluseffizienz entscheidend. Auch Branchen wie erneuerbare Energien, Formen- und Werkzeugbau sowie Engineering- und Lohnfertigungsdienstleister profitieren von ihrer Vielseitigkeit und hohen Leistung.

Der Mehrwert von Ferrotall

Die Anschaffung einer Maschine dieser Klasse ist eine wichtige Entscheidung. Deshalb bietet Ferrotall Komplettlösungen für die Zerspanungsbranche. Dazu gehört ein technischer Service, der 24 Stunden am Tag, 7 Tage die Woche erreichbar ist, um die Produktionskontinuität unserer Kunden sicherzustellen. Darüber hinaus bietet Ferrotall Programmierschulungen für Bearbeitungszentren an, damit die Teams unserer Kunden die Möglichkeiten ihrer neuen Maschinen beherrschen und voll ausschöpfen können.

Die Wahl eines 5-Achs-Bearbeitungszentrums von GROB ist eine kluge Investition in Fertigungskapazität. Wer seine besonderen technischen Merkmale wie die horizontale Spindellage und das Tunnelkonzept versteht, erkennt, warum diese Maschinen eine überlegene Effizienz, Genauigkeit und Raumnutzung bieten. Mit der Unterstützung und den Schulungen von Ferrotall können Unternehmen der Metallbearbeitung diese fortschrittliche Technologie mit der Gewissheit integrieren, dass sie optimale Leistung erzielen.
