Präzisionszerspanung und unübertroffene Stabilität: das innovative Design der 5-Achs-Maschinen von Grob

In der High-End-Zerspanung ist Genauigkeit eine unverzichtbare Voraussetzung.

Die Fähigkeit, enge Toleranzen einzuhalten, perfekte Oberflächen zu erzielen und Wiederholgenauigkeit von Teil zu Teil zu garantieren, zeichnet einen Spitzenbetrieb aus. Doch diese Eigenschaften entstehen nicht zufällig. Sie sind das direkte Ergebnis einer intelligenten Maschinenkonstruktion und eines technischen Konzepts, bei dem die strukturelle Stabilität die Grundlage für alles Weitere bildet.

Die 5-Achs-Bearbeitungszentren von GROB sind ein klares Beispiel für diese Philosophie. Ihr innovatives Design ist keine Ansammlung einzelner Merkmale, sondern ein Ökosystem technischer Lösungen, die zusammenwirken und ein Maß an Stabilität und Genauigkeit bieten, das bei anspruchsvollsten Bearbeitungen den Unterschied macht.

Stabilität als Grundpfeiler der Genauigkeit

Bevor wir die Technologie von GROB betrachten, ist es wichtig, den direkten Zusammenhang zwischen Stabilität und Genauigkeit zu verstehen:

Ein Bearbeitungszentrum, das Durchbiegungen oder Vibrationen aufweist – selbst im Mikrometerbereich –, kann keine durchgängig präzisen Bauteile fertigen. Jede Vibration überträgt sich auf die Werkzeugspitze und zeigt sich auf der Werkstückoberfläche als Maßabweichung oder Rattermarke. Eine Konstruktion, die Steifigkeit und Schwingungsdämpfung maximiert, ist daher die Grundlage der Hochpräzisionszerspanung.

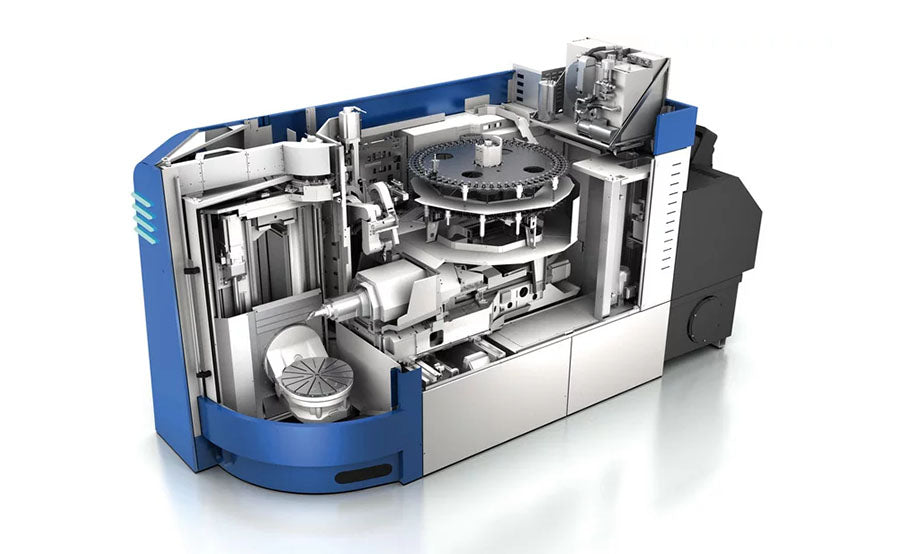

Anatomie der Stabilität: das einzigartige Maschinenkonzept von GROB

Die außergewöhnliche Leistung der GROB-Bearbeitungszentren beruht auf ihrem einzigartigen Maschinenkonzept, bei dem jedes Element so optimiert ist, dass es zur Gesamtstabilität des Systems beiträgt.

• Die horizontale Spindellage. Die horizontale Anordnung der Spindel ist eines der Markenzeichen von GROB. Neben einem perfekten Spänefall durch Schwerkraft spielt diese Konfiguration eine wichtige Rolle für die thermische Stabilität. Da sich keine heißen Späne auf dem Werkstück ansammeln, werden Wärmeausdehnung und temperaturbedingte Maßabweichungen während der Bearbeitung vermieden.
• Führungen nah am Schnittpunkt – das Geheimnis der Steifigkeit. Die Maschinenarchitektur ist darauf ausgelegt, den Abstand zwischen den Achsführungen und dem Schnittpunkt zu minimieren. Das verkürzt den „Hebel“, über den die Schnittkräfte auf die Maschinenstruktur wirken, drastisch. Ein kürzerer Hebel bedeutet weniger Durchbiegung und eine höhere Systemsteifigkeit.
• Das Tunnelkonzept für eine ausgewogene Spannung. Die von GROB patentierte Tunnelbauweise ermöglicht es, das Werkstück zentral und tief in der Maschinenstruktur zu positionieren. Das maximiert nicht nur den Arbeitsraum, sondern sorgt auch für eine ausgewogenere und stabilere Spannung. Das Werkstück wird von der Maschine regelrecht „umschlossen“, was Vibrationen dämpft und für eine gleichmäßige Verteilung der Schnittkräfte sorgt – ein entscheidender Faktor bei hohen Bearbeitungsgeschwindigkeiten.
• Leistungsstarke Rundachsen. Die Genauigkeit der 5-Achs-Bearbeitung hängt maßgeblich von der Leistung der Rundachsen ab. Die A- und B-Achse der GROB-Bearbeitungszentren sind auf spielfreie Bewegung und ein hohes Haltemoment ausgelegt, sodass die Werkstückausrichtung exakt ist und während der Bearbeitung unverändert bleibt.

Die direkte Wirkung auf die Präzisionszerspanung

Diese auf Stabilität ausgerichtete Konstruktion führt im Werkstattalltag zu greifbaren, messbaren Ergebnissen.

• Engere Toleranzen. Dank hoher Steifigkeit und thermischer Stabilität halten GROB-Bearbeitungszentren auch sehr enge Maßtoleranzen dauerhaft ein. Die Positioniergenauigkeit von 0,006 mm belegt die Leistungsfähigkeit dieser Maschinen bei anspruchsvollsten Aufgaben.
• Längere Werkzeugstandzeit. Ein stabiler Schnitt ist ein effizienter Schnitt. Ohne die Mikrovibrationen, die die Schneide schädigen, arbeiten die Werkzeuge unter optimalen Bedingungen.
• Bessere Oberflächengüte. Eine vibrationsfreie Bearbeitung ist der Schlüssel zu hochwertigen Oberflächen. Die Stabilität des GROB-Systems beseitigt Rattern und ermöglicht glatte, gleichmäßige Oberflächen.

Ferrotall: Ihr Partner für höchste Präzision

Bei Ferrotall kennt unser technisches Team die Ingenieurskunst, die dieses Leistungsniveau ermöglicht, bis ins Detail. Wir liefern nicht nur Maschinen, sondern beraten unsere Kunden fachkundig bei der Auswahl des GROB-Modells und der Konfiguration, die am besten zu ihren spezifischen Genauigkeitsanforderungen passen. Darüber hinaus sorgen unser technischer Service rund um die Uhr (24/7) und unsere Schulungsprogramme dafür, dass Ihre Investition ihre Genauigkeit über die gesamte Lebensdauer behält.

Wer sich bei Ferrotall für eine GROB-Maschine entscheidet, setzt auf Qualität, Beständigkeit und Exzellenz in jedem Werkstück – mit der Unterstützung der besten Experten.
