PINACHO
TORNO PINACHO L1 225X1150
- Volteo s/bancada
- 450
- Entre puntos
- 1150
- Velocidad husillo
- 40 - 2200
- Herramientas
- Cuatro posiciones
- Potencia
- 4
- Peso
- 1.210
Entran máquinas cada semana y trabajamos con una red de proveedores en toda Europa. Díganos qué necesita y le buscamos una igual o similar.
Le respondemos en menos de 24 h laborables.
Ficha técnica
Datos generales
| MODELO | L1 225 X 1150 |
|---|---|
| VISUALIZADOR | Mitutoyo, dos ejes |
Cabezal y husillo
| RPM | 40 - 2200 |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 4 |
| PLACA DEL CABEZAL | Mod. L-1/225 |
Torneado
| DISTANCIA ENTRE PUNTOS | 1150 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 52 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 450 |
| DIAMETRO ADMITIDO SOBRE ESCOTE | 645 |
| DIAMETRO ADMITIDO SOBRE CARRO | 260 |
| ANCHURA BANCADA | 300 |
| PLATO | Tres garras |
| CONTRAPUNTO | Sí |
Herramientas y equipamiento
| PORTAHERRAMIENTAS | Cuatro posiciones |
|---|
Dimensiones, peso y conexión
| MEDIDAS EXTERIORES | 2.380 x 995 x 1.620 |
|---|---|
| PESO | 1.210 |
Datos de nuestra ficha de compra, sujetos a verificación. Confírmenos cualquier dato importante antes de la compra o venga a ver la máquina.
Descripción y equipamiento

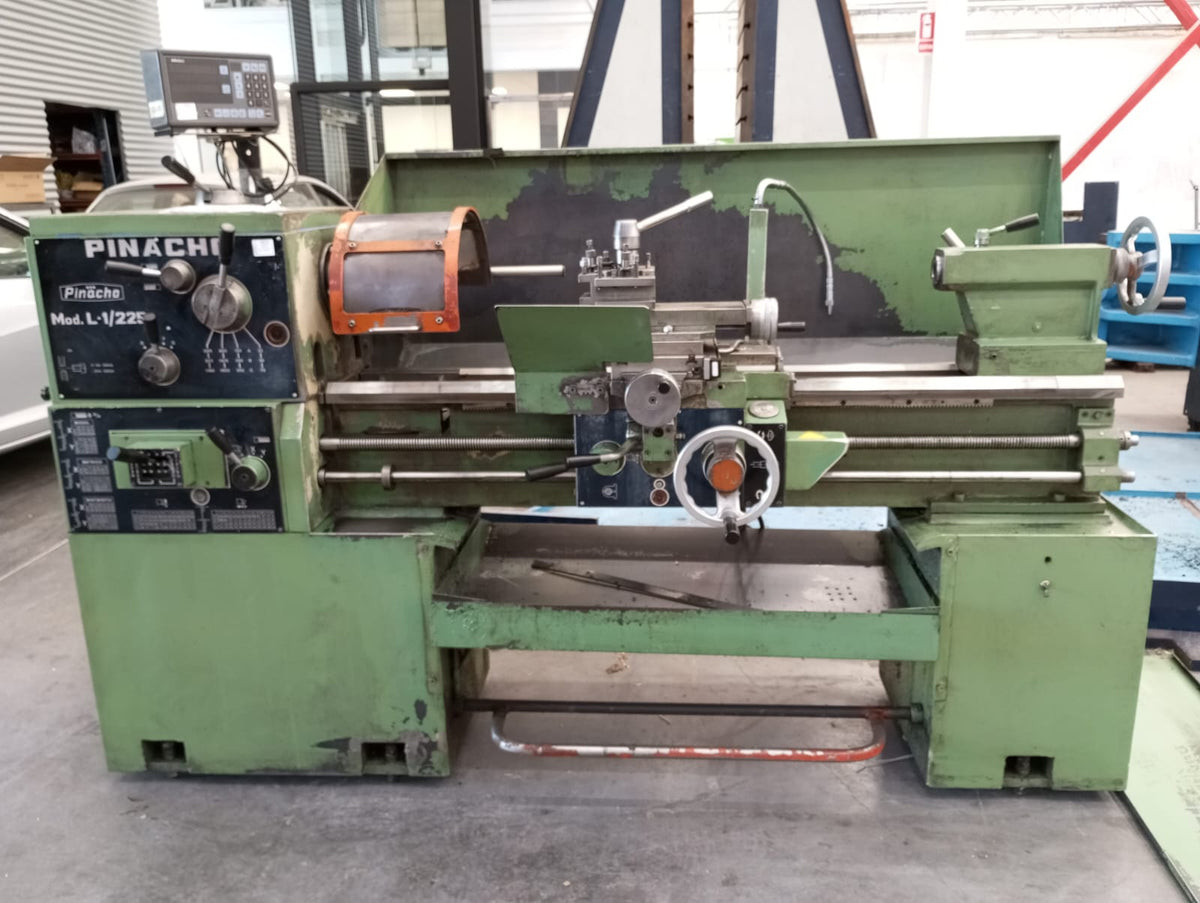

Torno paralelo Pinacho L1 225 x 1150
Torno convencional de la marca española Pinacho, modelo L-1/225, para el torneado de ejes, casquillos y piezas de tamaño medio en talleres de mecanizado y de mantenimiento.
Configuración de esta unidad
- Modelo: L1 225 x 1150 (placa «Mod. L-1/225» en el cabezal)
- Distancia entre puntos: 1.150 mm
- Diámetro admitido sobre bancada: 450 mm; sobre escote: 645 mm; sobre carro: 260 mm
- Diámetro del agujero principal: 52 mm
- Anchura de bancada: 300 mm
- Potencia del motor principal: 4 kW (según ficha)
- Medidas exteriores: 2.380 x 995 x 1.620 mm; peso: 1.210 kg (según ficha)
- Visualizador de cotas Mitutoyo de dos ejes

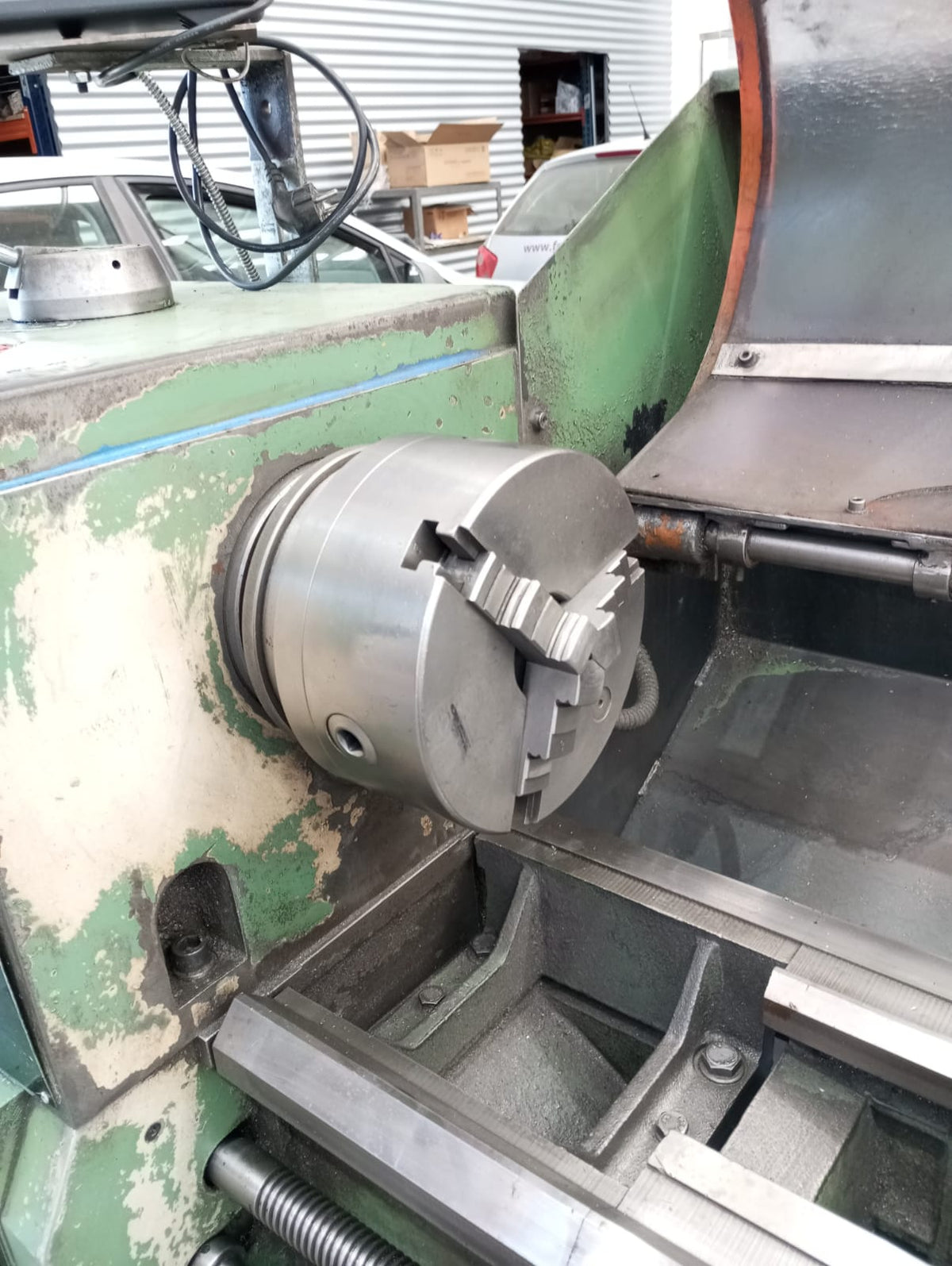

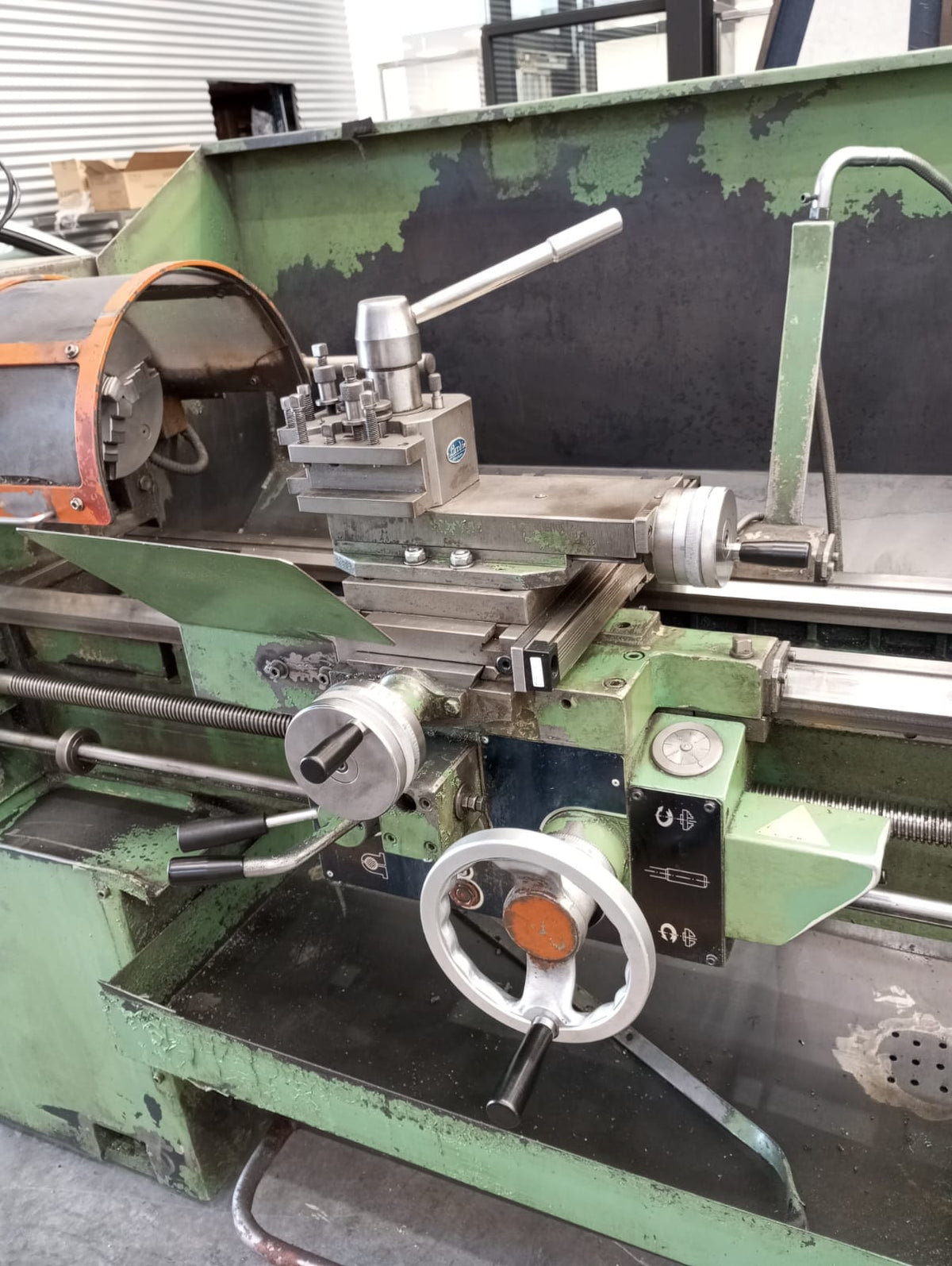

- Plato de tres garras con protección y portaherramientas de cuatro posiciones
- Contrapunto
- Tablas de roscas modulares, métricas y Whitworth en el cabezal
Aplicaciones típicas
Torneado de ejes, bridas y casquillos, roscado y mantenimiento de piezas en talleres.
Véalo en Ferrotall
El torno se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarlo; consúltenos para verlo en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Preguntas frecuentes
¿Qué tamaño de pieza admite el Pinacho L1 225 x 1150?
Según nuestra ficha, 1.150 mm entre puntos, 450 mm de diámetro admitido sobre bancada y 645 mm sobre escote. El agujero del husillo de 52 mm permite pasar barras de ese diámetro. Es adecuado para ejes y piezas de tamaño medio.
¿Qué visualizador lleva?

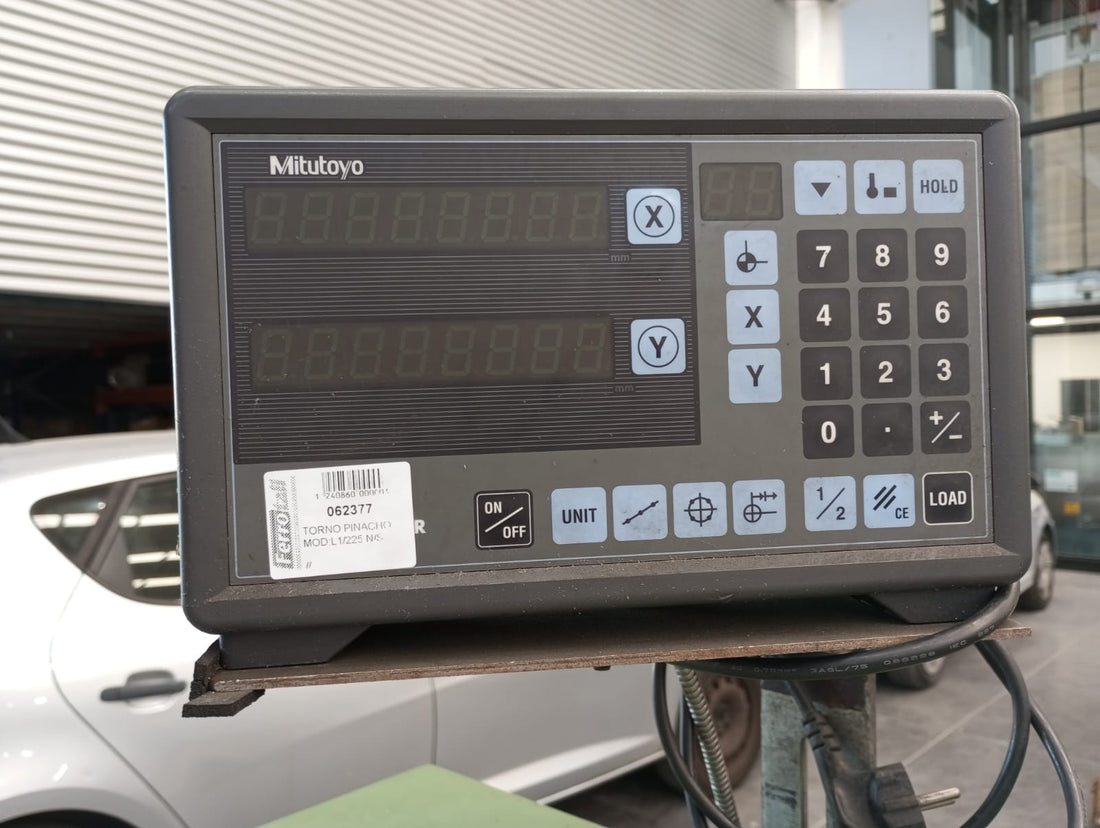

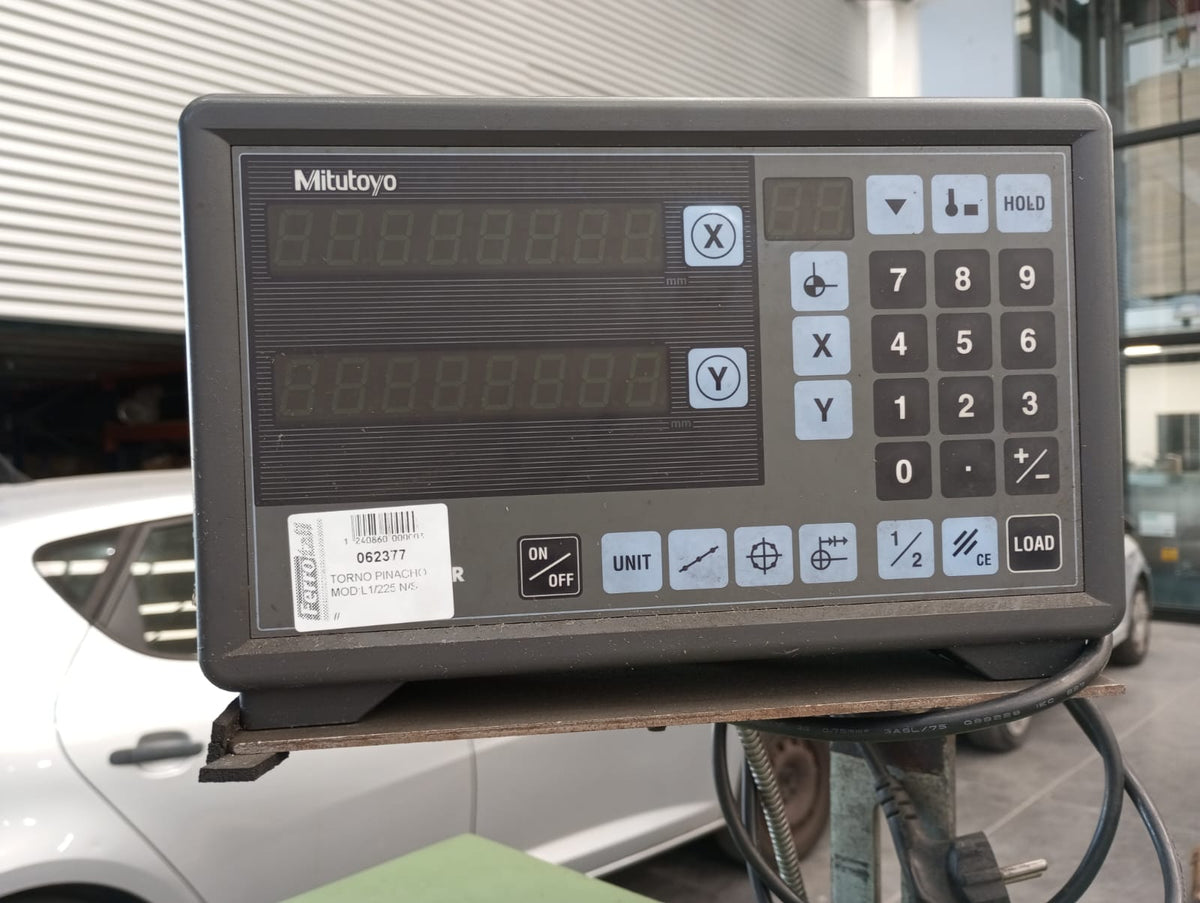

Un visualizador Mitutoyo de dos ejes con teclado numérico, visible en las fotos. Permite leer en pantalla las cotas de los carros sin depender solo de los limbos, lo que agiliza el trabajo en piezas sueltas y repeticiones. El modelo exacto del visualizador no consta en nuestra ficha.
¿Qué roscas puede tallar?

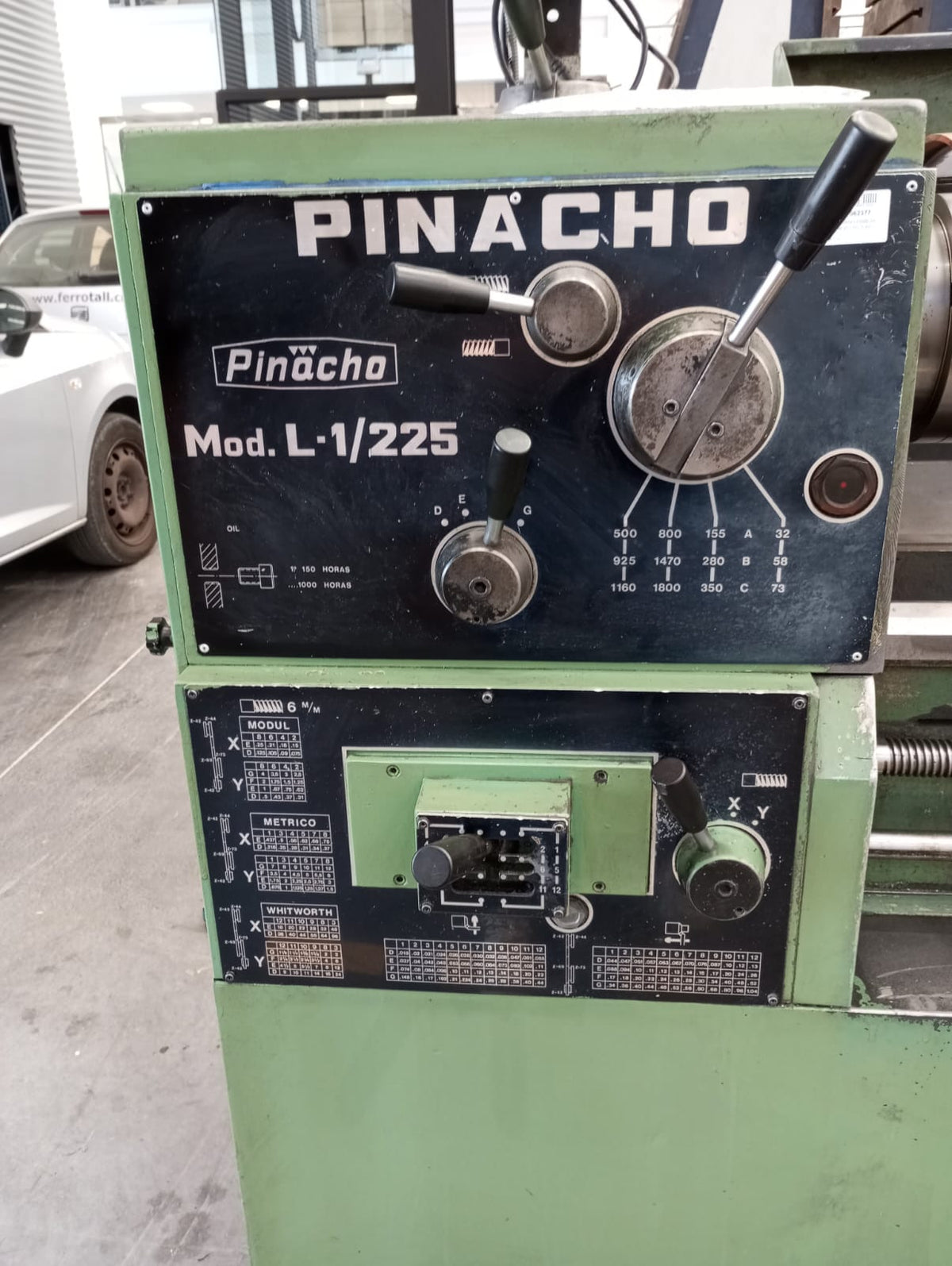

Las placas del cabezal muestran tablas de roscas modulares, métricas y Whitworth. Esto indica que la caja de roscas está preparada para esos tres sistemas, que permiten roscar tornillos, husillos y piezas de uso corriente. La lectura detallada de pasos se confirma sobre la máquina.
Visita, transporte y puesta en marcha
- Véala funcionando Visítela en nuestras instalaciones o pídanos un vídeo de la máquina en marcha.
- Transporte Gestionamos el desmontaje, la carga y el transporte hasta su taller.
- Puesta en marcha Instalación, nivelación y puesta en marcha por nuestro servicio técnico.
- Más de 45 años Compraventa de maquinaria de ocasión con el respaldo de nuestro SAT.
Si no la tenemos, la buscamos
TORNO PINACHO L1 225X1150 · Ref. 062377
