CMZ
TORNO CNC CMZ TBI 520MC
- Año
- 2005
- Control
- 18i-TB
- Volteo s/bancada
- 520
- Entre puntos
- 1100
- Velocidad husillo
- 2500
- Potencia
- 22KW
Entran máquinas cada semana y trabajamos con una red de proveedores en toda Europa. Díganos qué necesita y le buscamos una igual o similar.
Le respondemos en menos de 24 h laborables.
Ficha técnica
Datos generales
| MODELO | TBI 520 MC |
|---|---|
| TIPO | BANCADA INCLINADA |
| CONTROL | 18i-TB |
| AÑO | 2005 |
| CONTROL | Fanuc Series 18i-TB |
Cabezal y husillo
| TORRETA MOTORIZADA | Sí |
|---|---|
| POTENCIA MOTOR PRINCIPAL | 22KW |
| RPM CABEZAL | 2500 |
Torneado
| DISTANCIA ENTRE PUNTOS | 1100 |
|---|---|
| DIAMETRO AGUJERO PRINCIPAL | 91 |
| DIAMETRO MAX. TORNEADO | 420 |
| DIAMETRO ADMITIDO SOBRE BANCADA | 520 |
| TORRETA AUTOMATICA | Sí |
| TORRETA | 12 posiciones numeradas |
Herramientas y equipamiento
| TRANSPORTADOR DE VIRUTAS | Sí |
|---|
Dimensiones, peso y conexión
| MEDIDAS EXTERIORES | 3750x1740x1920 |
|---|---|
| PESO | 6.500 kg |
Datos de nuestra ficha de compra, sujetos a verificación. Confírmenos cualquier dato importante antes de la compra o venga a ver la máquina.
Descripción y equipamiento

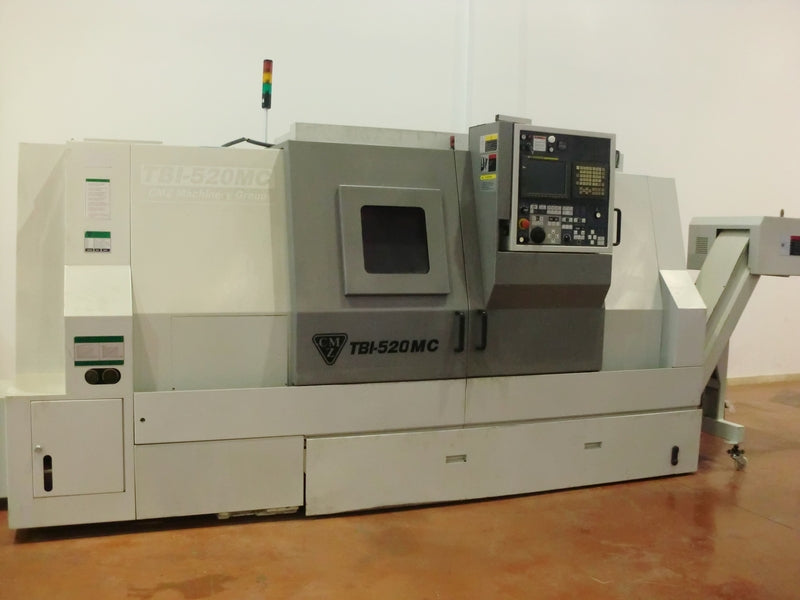

Torno CNC CMZ TBI 520 MC
El CMZ TBI 520 MC es un torno CNC de bancada inclinada con 1.100 mm entre puntos, 420 mm de diámetro máximo de torneado y torreta motorizada, para piezas de revolución con operaciones de fresado.
Puntos fuertes

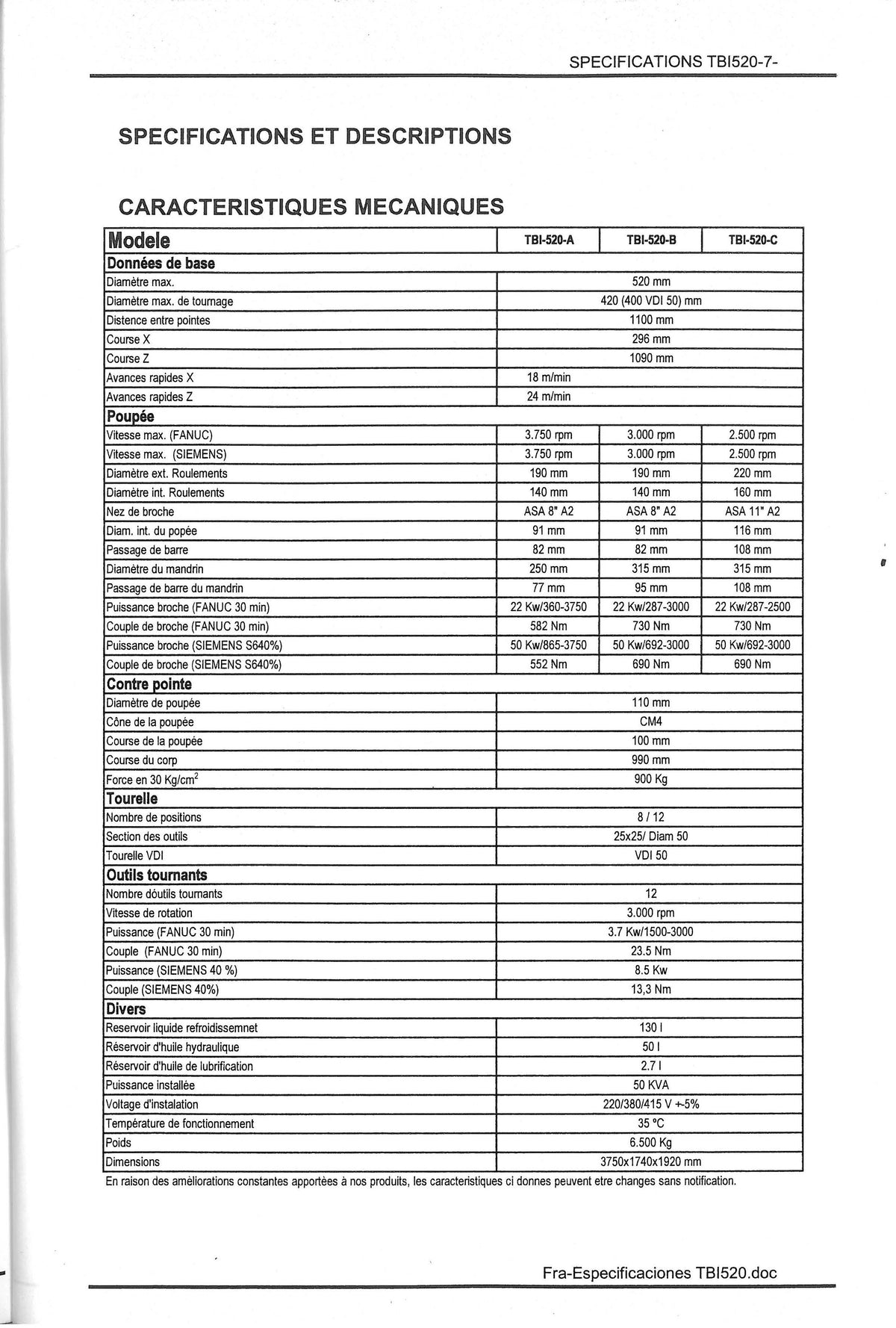

Según la hoja técnica de la serie TBI-520 que aparece en nuestras fotos, la serie ofrece torreta de 8 o 12 posiciones, sistema VDI 50 y herramientas motorizadas de hasta 3.000 rpm, con tres variantes de husillo. Esas cifras son del modelo; las de esta unidad son las de la lista siguiente. El control Fanuc 18i-TB está muy extendido.
Configuración de esta unidad
- Control Fanuc Series 18i-TB
- Bancada inclinada; distancia entre puntos 1.100 mm; diámetro máximo de torneado 420 mm; sobre bancada 520 mm

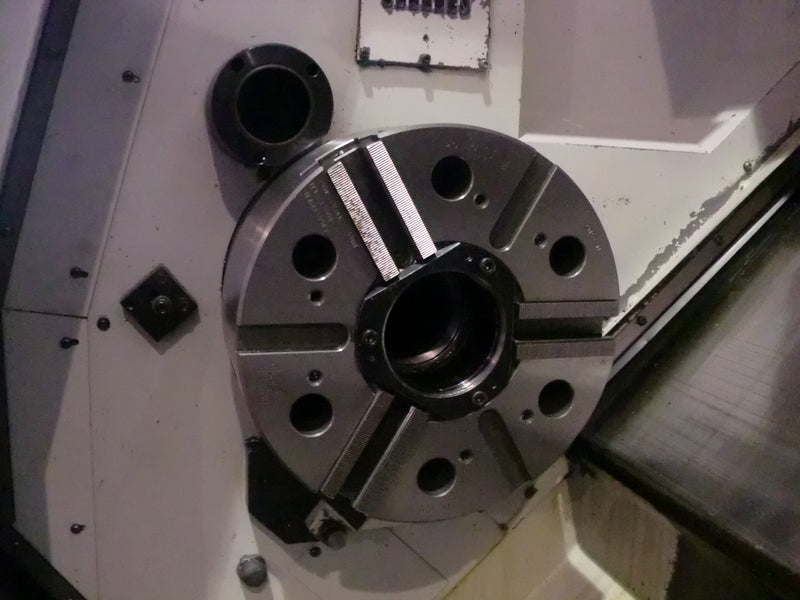

- Agujero del husillo de 91 mm según ficha; plato de 3 garras con paso

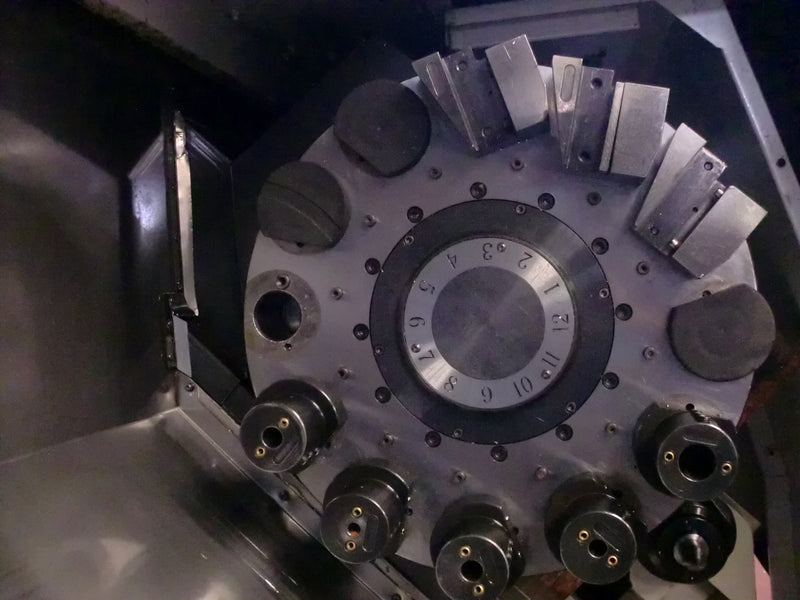

- Torreta automática de 12 posiciones numeradas, motorizada según ficha
- Motor principal de 22 kW; husillo de hasta 2.500 rpm según ficha
- Transportador de virutas
- Año 2005; medidas 3.750 x 1.740 x 1.920 mm; peso 6.500 kg
Aplicaciones típicas
Mecanizado de ejes, bridas, casquillos y piezas de media serie en acero e inoxidable, con taladrados y fresados en la misma sujeción.
Véala en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarla; consúltenos para verla en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Preguntas frecuentes
¿Qué tamaño de pieza admite el TBI 520 MC?
Admite 520 mm de diámetro sobre bancada, 420 mm de diámetro máximo de torneado y 1.100 mm entre puntos. El agujero del husillo es de 91 mm según nuestra ficha, con lo que se puede pasar barra o trabajar piezas huecas de ese diámetro.
¿Tiene herramientas motorizadas?

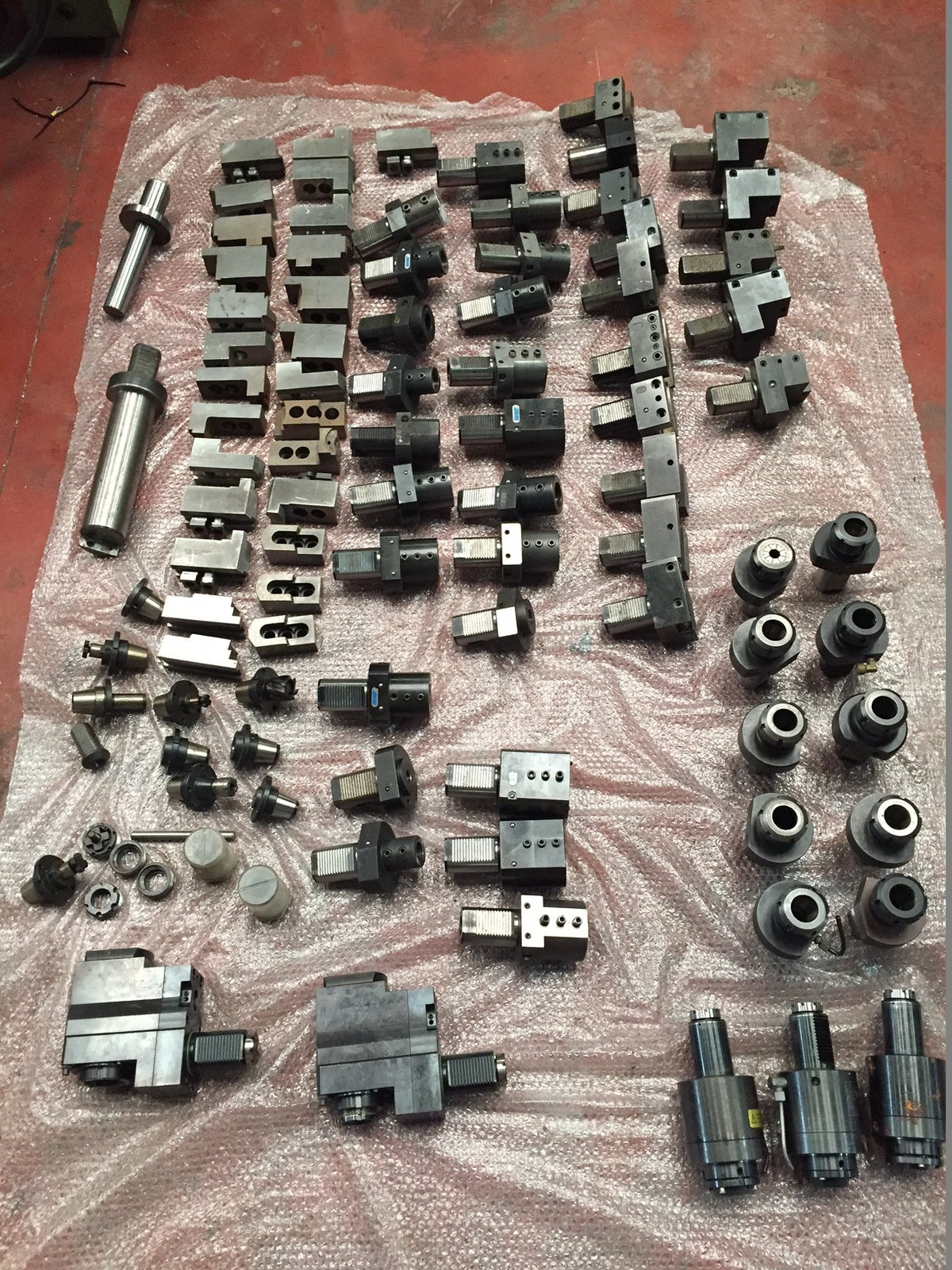

Sí, nuestra ficha indica torreta motorizada y en las fotos se ve una torreta automática de 12 posiciones. Las herramientas motorizadas permiten taladrar y fresar sin sacar la pieza del torno. La hoja técnica de la serie cita hasta 12 útiles motorizados a 3.000 rpm; cuántos lleva esta unidad no consta.
¿Qué control lleva?

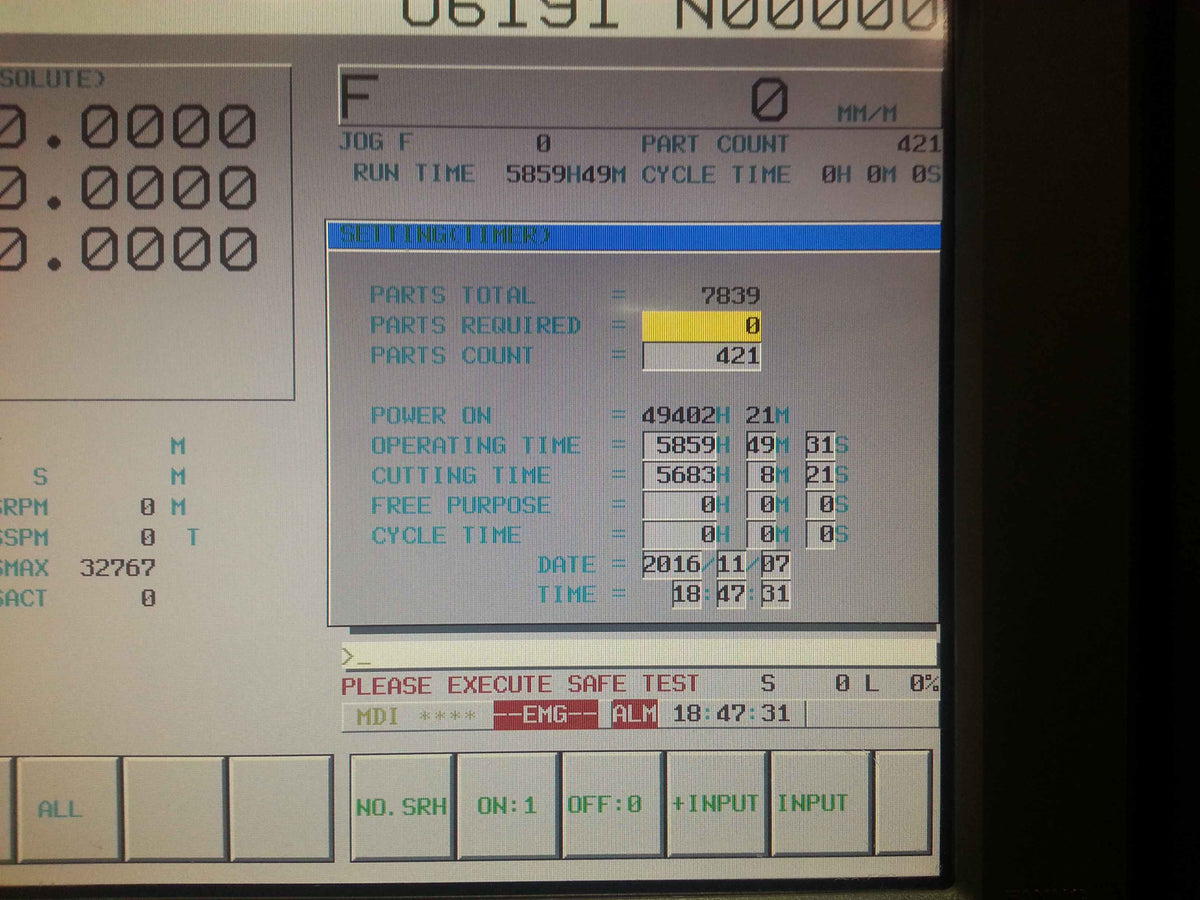

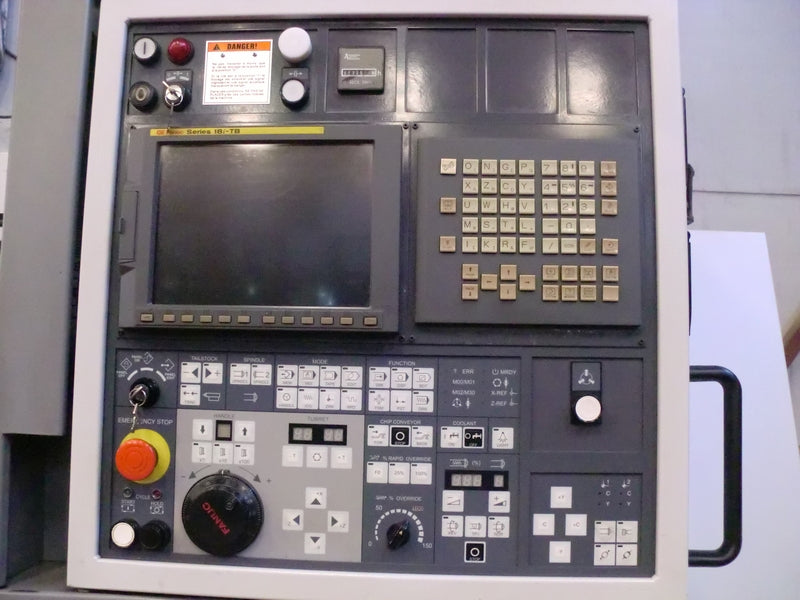

Lleva un Fanuc Series 18i-TB, como se lee en la pantalla de las fotos. El pupitre incluye volante electrónico, pulsadores rotulados para contrapunto, husillo, torreta, transportador de virutas y refrigerante, además de mandos de avance y de velocidad de husillo. Es un control muy extendido en tornos CNC.
Visita, transporte y puesta en marcha
- Véala funcionando Visítela en nuestras instalaciones o pídanos un vídeo de la máquina en marcha.
- Transporte Gestionamos el desmontaje, la carga y el transporte hasta su taller.
- Puesta en marcha Instalación, nivelación y puesta en marcha por nuestro servicio técnico.
- Más de 45 años Compraventa de maquinaria de ocasión con el respaldo de nuestro SAT.
