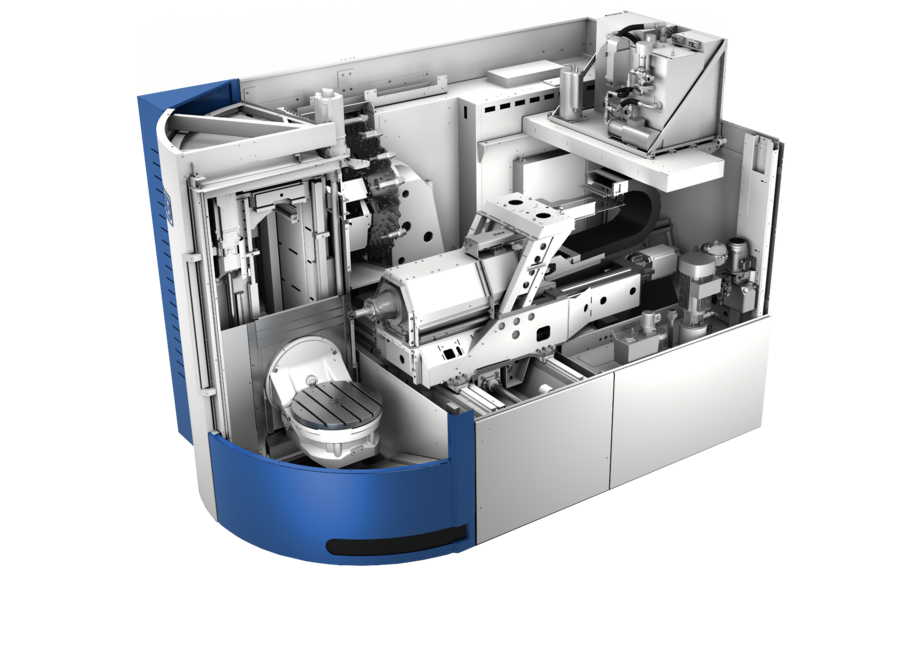

Estructura Grob G550A

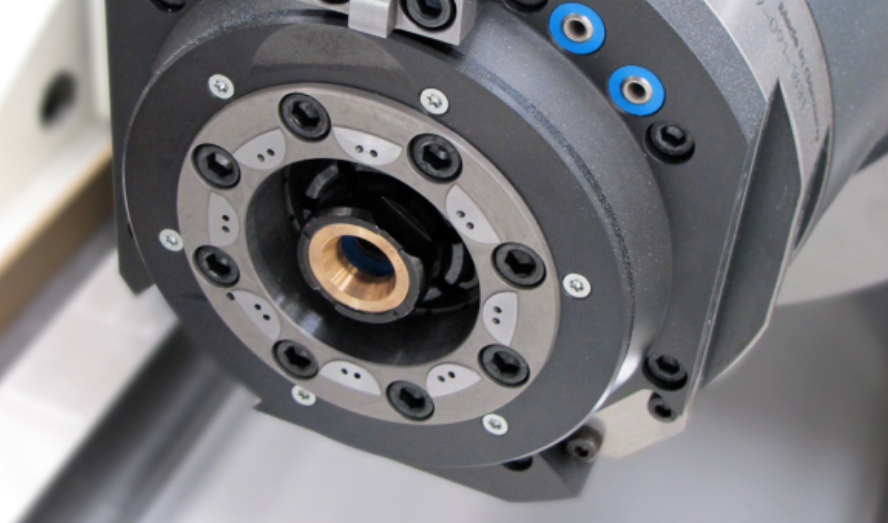

Husillo principal Grob G550A
Centro de mecanizado universal Grob G550A
Centro de mecanizado universal Grob G550A · Implantación y dimensiones Implantación y dimensiones
Centro de mecanizado universal Grob G550A · Vista general Vista general
Centro de mecanizado universal Grob G550A · Ventajas principales Ventajas principales
1 / 9

GROB

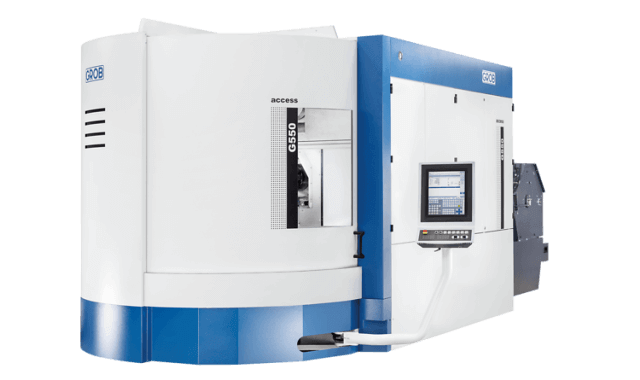

Centro de mecanizado universal Grob G550A

La versión de entrada del G550: 5 ejes para piezas de hasta Ø 900 mm y 700 kg, con husillos HSK-A63 o HSK-A100 y lista para automatizar.

Ref. GROB G550A

Recorridos X/Y/Z
800 · 950 · 1.020 mm
Husillo
16.000 rpm HSK-A63 · 206 Nm
Mesa · pieza máx.
Ø 770 mm · pieza hasta Ø 900
Herramientas
50 (hasta 253)
Peso
21.500 kg
Control CNC
SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Llamar +34 966 662 296

Le respondemos en menos de 24 h laborables.

Datos técnicos

Seleccione un apartado para ver el detalle:

VelocidadConoPotencia (100 % / 40 % ED)Par (100 % / 40 % ED)Disponibilidad
16.000 rpm Más habitual HSK-A6325 / 32 kW159 / 206 NmOpcional
12.000 rpm HSK-A6340 / 52 kW63,7 / 82,8 NmEstándar
18.000 rpm HSK-A6329 / 39 kW34,6 / 46,6 NmOpcional
9.000 rpm HSK-A10054 / 65 kW470 / 575 NmOpcional
10.000 rpm HSK-A10020 / 26 kW262 / 340 NmOpcional
Mesa giratoria basculante con ranuras en T paralelas
EstándarMesa giratoria basculante con ranuras en T paralelas MedidaØ 770 mm; 1×14 H7 + 6×14 H12Carga máx.700 kg
Mesa basculante con palé
OpciónMesa basculante con palé Medidapalé 630 × 630 mmCarga máx.600 kg
Mesa basculante con cambiador de palés (2 posiciones)
Mesa basculante con cambiador de palés (2 posiciones) Medidapalé 630 × 630 mm; cambio 13,0 sCarga máx.600 kg

Volumen de interferencia según la posición de los ejes y el tipo de mesa: compruebe si su pieza cabe antes de pedir oferta.

Tamaño máximo de pieza Centro de mecanizado universal Grob G550AAmpliar dibujo
Mesa giratoria · ejes A/B máx.Ø 900 × 610 mm (esfera R525)
Mesa giratoria · eje B con A=0°Ø 900 × 855 mm (Ø 850 en la parte alta)
Con palé · ejes A/BØ 900 × 530 mm
Con palé · eje B con A=0°Ø 900 × 775 mm
Con cambiador de palésØ 900 × 530 mm (A/B) / Ø 900 × 855 mm (eje B, contorno limitado)
Disco simple50/60 HSK-A63 o 30/34 HSK-A100 (opción)
Disco doble compacto (CDTM)90/100 HSK-A63 o 46/50 HSK-A100
AlmacénTM200 (HSK-A63) total 244-253; TM180 (HSK-A100) total 204-208
AlmacénLong. máx. herramienta 465 mm HSK-A63 / 500 mm HSK-A100
Eje A (basculante)-185° / +45°, 12 rpm (tornillo sin fin)
Eje B (giratorio)n × 360°, 50 rpm (motor torque)
Avance rápido X/Y/Z (m/min)X/Y/Z 60 / 42 / 60
Aceleración X/Y/Z (m/s²)6 / 4 / 8
Precisión de posicionamiento0,006 mm; repetibilidad < 0,0025 mm
Tiempo viruta a viruta (s)4,8 (HSK-A63) – 6,1 (HSK-A100)
Control CNCSIEMENS SINUMERIK ONE (estándar) · HEIDENHAIN TNC7 (opcional) · Panel GROB4Pilot (pantalla multitáctil 24")
Dimensiones máquina base (an × la × al)3.250 × 6.130 × 3.100 mm (ancho × largo × alto)
Con cambiador, almacén TM y refrigeración5.250 × 6.800 × 3.600 mm

Peso máximo con pieza, herramientas y taladrina.

Datos del catálogo del fabricante; la configuración final se confirma en la oferta.

Opciones de automatización

Preparada para automatizarse desde el primer día o cuando lo necesite: más horas de husillo sin operario y menor coste por pieza.

Cambiador de palets automáticoPaletsCambiador de palets automático

Prepare la siguiente pieza en el palet exterior mientras la máquina mecaniza. Es la base para conectar almacenes de palets.

✓ palet 630 × 630 mm · 600 kg · cambio en 13 s

Almacén de palets rotativo o en torre (PSS-R / PSS-T)PaletsAlmacén de palets rotativo o en torre (PSS-R / PSS-T)

Célula compacta para producir de forma desatendida durante turnos enteros, incluso con lotes pequeños.

✓ PSS-R900 · palets 630 × 630 · 900 kg

Almacén lineal de palets PSS-LPaletsAlmacén lineal de palets PSS-L

Sistema modular y ampliable: crece con su producción y puede enlazar hasta 5 máquinas.

✓ PSS-L900

Célula de robot GRCPiezasCélula de robot GRC

Carga y descarga automática de piezas desde cajones, sin necesidad de saber programar robots.

✓ GRC-R60 / R150 / R240

Almacén de herramientas adicional TMHerramientasAlmacén de herramientas adicional TM

Más herramientas disponibles para fabricar más referencias sin cambiar herramientas a mano.

✓ TM200 / TM180 · hasta 253 herramientas

Todas las células se gestionan con el software GROB4Automation (planificación de pedidos, conexión ERP/MES y avisos en el móvil). Compatibilidades según el catálogo GROB Automation 04/2025; confirme la configuración con Ferrotall.

Descripción

Beneficios productivos:

 -    Corto período de retorno de inversión.
 -    Alta productividad.
 -    Estructura modular.
 -    Asistencia técnica 24 horas al día, 7 días a la semana.
 -    Flexibilidad en las operaciones.
 -    La mejor calidad en el sector del mecanizado.


Concepto único de máquina:

·    Cabezal en posición horizontal:
Gracias a la disposición horizontal del cabezal, un recorrido mayor del eje Z es posible y se optimiza la caída de la viruta.

·    Máxima estabilidad:
Gracias al innovador diseño de las tres ejes, se minimiza la distancia entre las guías y la punta de la herramienta, confiriendo a la máquina una estabilidad considerablemente superior.

·    Concepto túnel:
El concepto túnel ofrece la posibilidad de mecanizar los componentes más largos, incluso en el caso de utilizar herramientas extremadamente largas, mediante la oscilación y el mecanizado de la pieza dentro del área de trabajo sin colisiones.

·    Amplio rango de oscilación:
Tres ejes lineales y dos ejes rotatorios permiten el mecanizado de 5 caras así como la interpolación simultánea de los 5 ejes con un rango de oscilación de 230 grados en el eje A y de 360 grados en el eje B.

Servicio Ferrotall

  • Instalación y formación Puesta en marcha en su taller y formación a sus operarios por nuestro equipo técnico.
  • Servicio técnico propio SAT con técnicos especializados y recambios para mantener su máquina produciendo.
  • Asesoramiento de aplicación Le ayudamos a elegir la máquina y el equipamiento según sus piezas y producción.
  • Más de 45 años Distribuidor de maquinaria-herramienta desde Monforte del Cid (Alicante).
