Centro de mecanizado de pórtico de 5 ejes Takumi UB2222
Pórtico de 5 ejes con cabezal basculante para piezas grandes: 2.200 × 2.250 × 1.200 mm y electrohusillos hasta 202 Nm.
- Recorridos X/Y/Z
- 2.200 · 2.250 · 1.200 mm
- Husillos más vendidos
- 24.000 rpm HSK63-A · 87,5 Nm
13.000 rpm HSK100-A · 202 Nm - Mesa · pieza máx.
- 2.400 × 2.100 mm · 8.000 kg
- Herramientas
- 40
- Peso
- 38.000 kg
- Control CNC (a elegir)
FANUC · SIEMENS · HEIDENHAIN
Le respondemos en menos de 24 h laborables.
Datos técnicos
Seleccione un apartado para ver el detalle:
| Velocidad | Cono | Potencia (100 % / 40 % ED) | Par (100 % / 40 % ED) | Disponibilidad |
|---|---|---|---|---|
| 24.000 rpm Más habitual | HSK63-A | 42 / 55 kW | 66,8 / 87,5 Nm | Estándar |
| 13.000 rpm Más habitual | HSK100-A | 47 / 63,5 kW | 149,6 / 202 Nm | Opcional |
| 15.000 rpm | HSK100-A | 50 / 65 kW | 95,5 / 124 Nm | Opcional |
| Almacén pick-up | 40 herramientas · Ø máx. 95 mm (125 con huecos libres) · long. 300 mm · 8 kg |
|---|
| Eje B (cabezal basculante) | ±100°, 30 rpm |
|---|---|
| Eje C (cabezal giratorio) | ±220°, 30 rpm |
| Avance rápido X/Y/Z (m/min) | 20 / 16 / 16 |
| Avance de trabajo (m/min) | 12 |
| Distancia entre columnas | 2.460 mm |

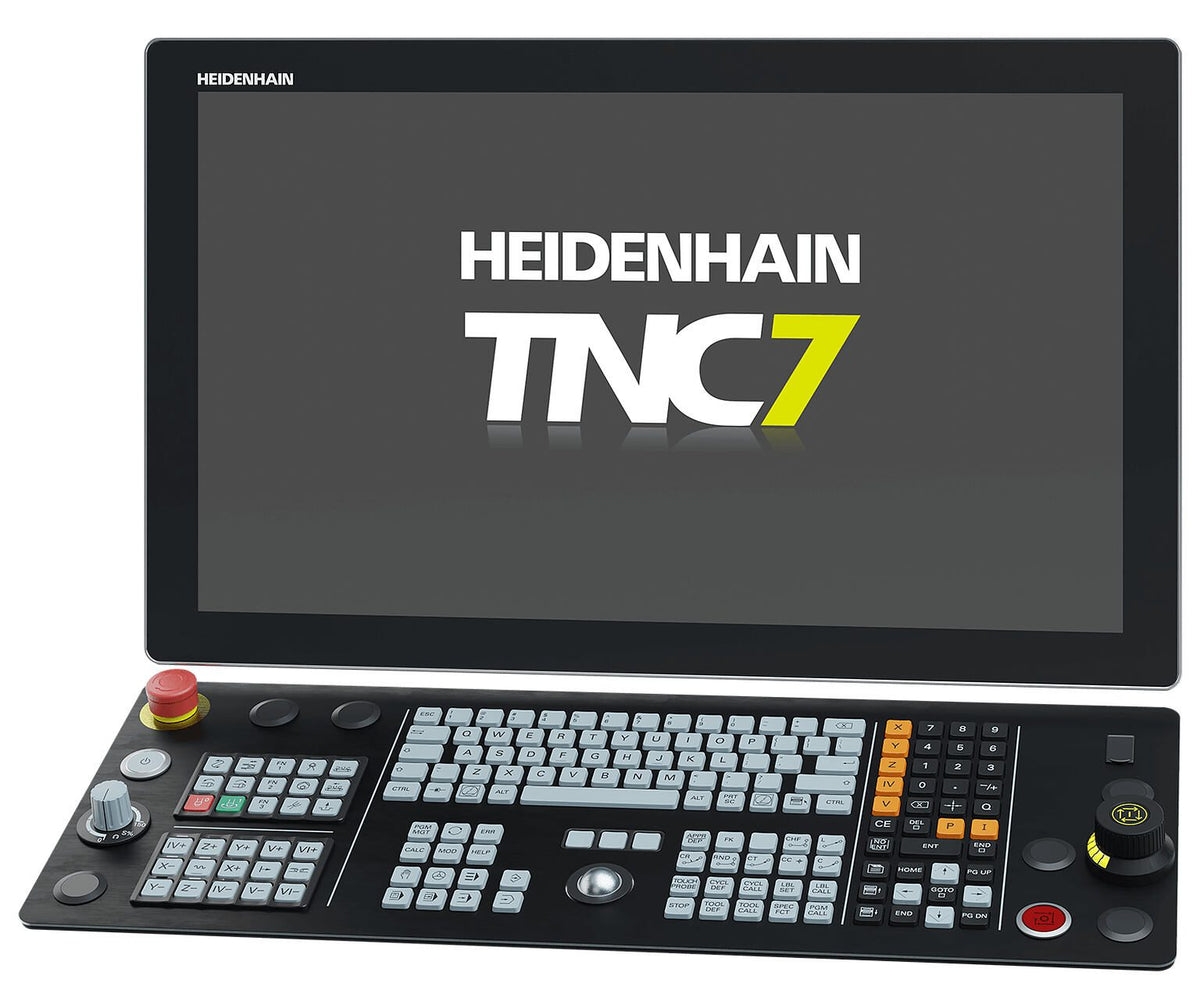

| Control CNC | HEIDENHAIN TNC7 |
| Reglas ópticas | en todos los ejes |
| Refrigeración por el husillo | 30 bar de serie |
| Potencia eléctrica | 125 kVA |
| Dimensiones (an × la × al) | 8.580 × 5.778 × 6.000 mm |
Datos del catálogo del fabricante; la configuración final se confirma en la oferta.
Descripción
El Takumi UB2222 es un centro de mecanizado de pórtico de 5 ejes de la serie UB, con cabezal basculante de accionamiento directo en dos ejes (B +/- 100°, C +/- 220°) sobre un bastidor de doble columna. Está pensado para piezas grandes y pesadas de moldes, aeronáutica y automoción: recorridos de 2.200 × 2.250 × 1.200 mm, 2.460 mm entre columnas y mesa fija de 2.400 × 2.100 mm para 8.000 kg.

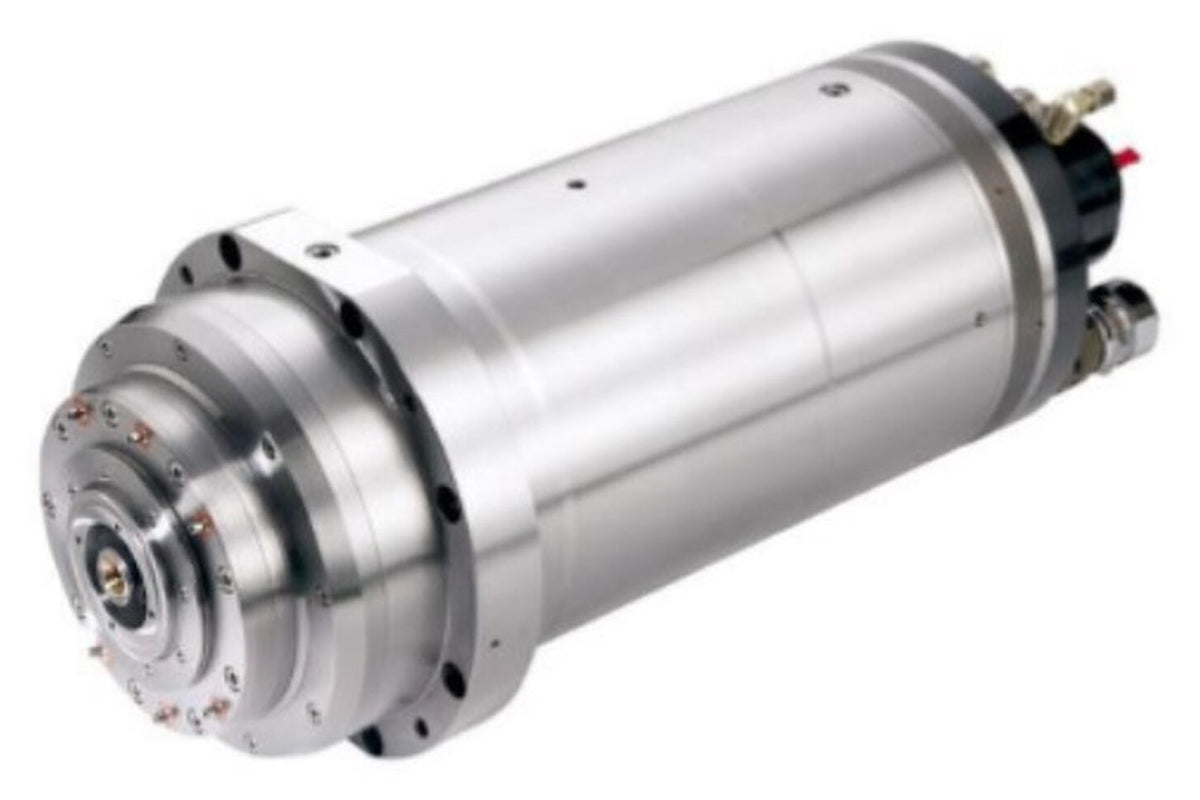

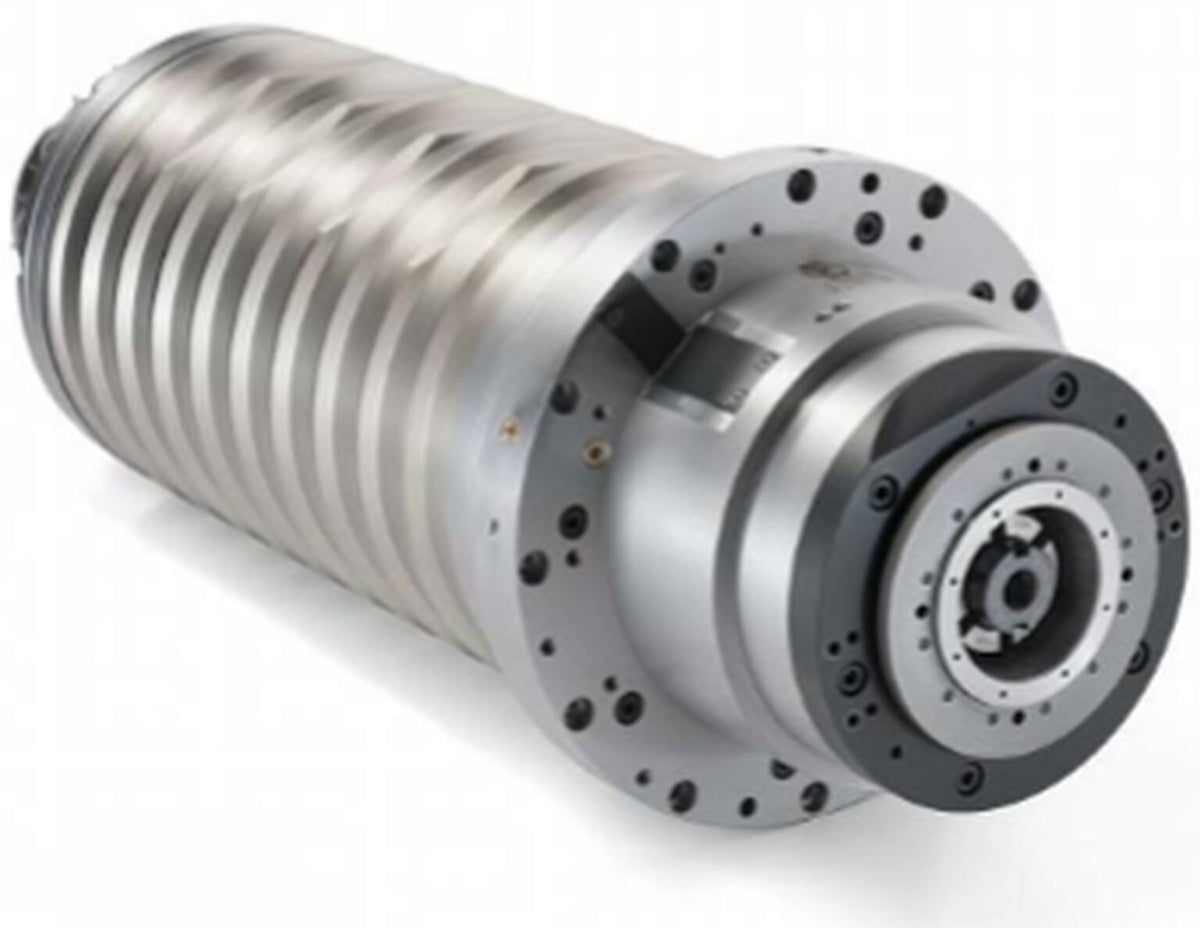

El electrohusillo de referencia gira a 24.000 rpm con cono HSK63-A (42 / 55 kW, 87,5 Nm). Para desbaste hay electrohusillos HSK100-A de 15.000 rpm (124 Nm) y de 13.000 rpm (202 Nm). El almacén pick-up tiene 40 posiciones y los avances rápidos alcanzan 20 / 16 / 16 m/min.
De serie incluye control HEIDENHAIN TNC7, reglas ópticas absolutas en todos los ejes, compensación térmica del husillo, refrigeración por anillo y transportador de virutas. Como opciones hay sondas de pieza y herramienta, refrigeración interna de los husillos de bolas en Y y Z, Rotoclear y paquete de producción Knoll.
Con 38.000 kg de peso, el UB2222 es la versión de 2.200 mm en X del UB 3222. Ferrotall le asesora en la configuración, la instalación y el servicio técnico.
