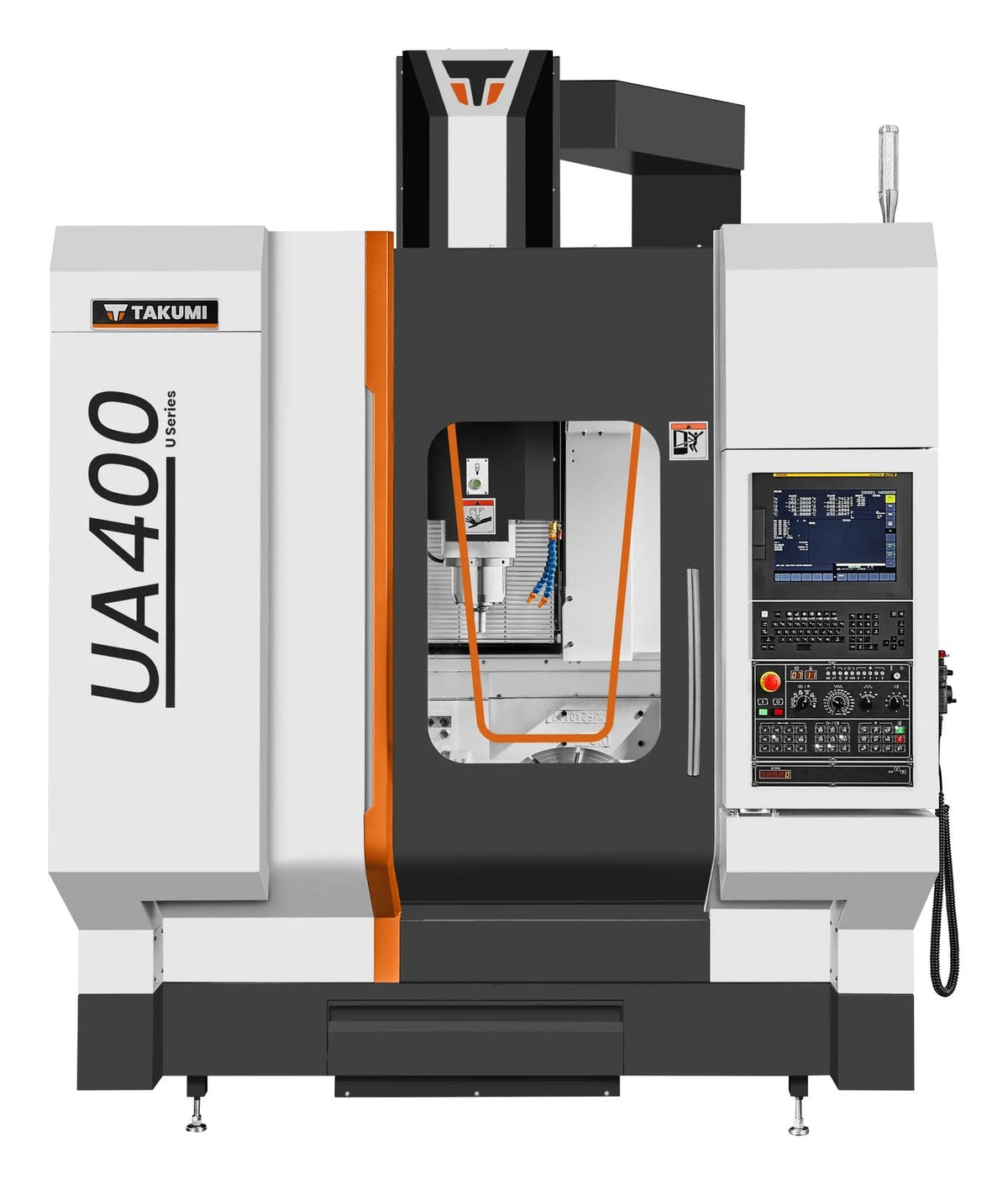

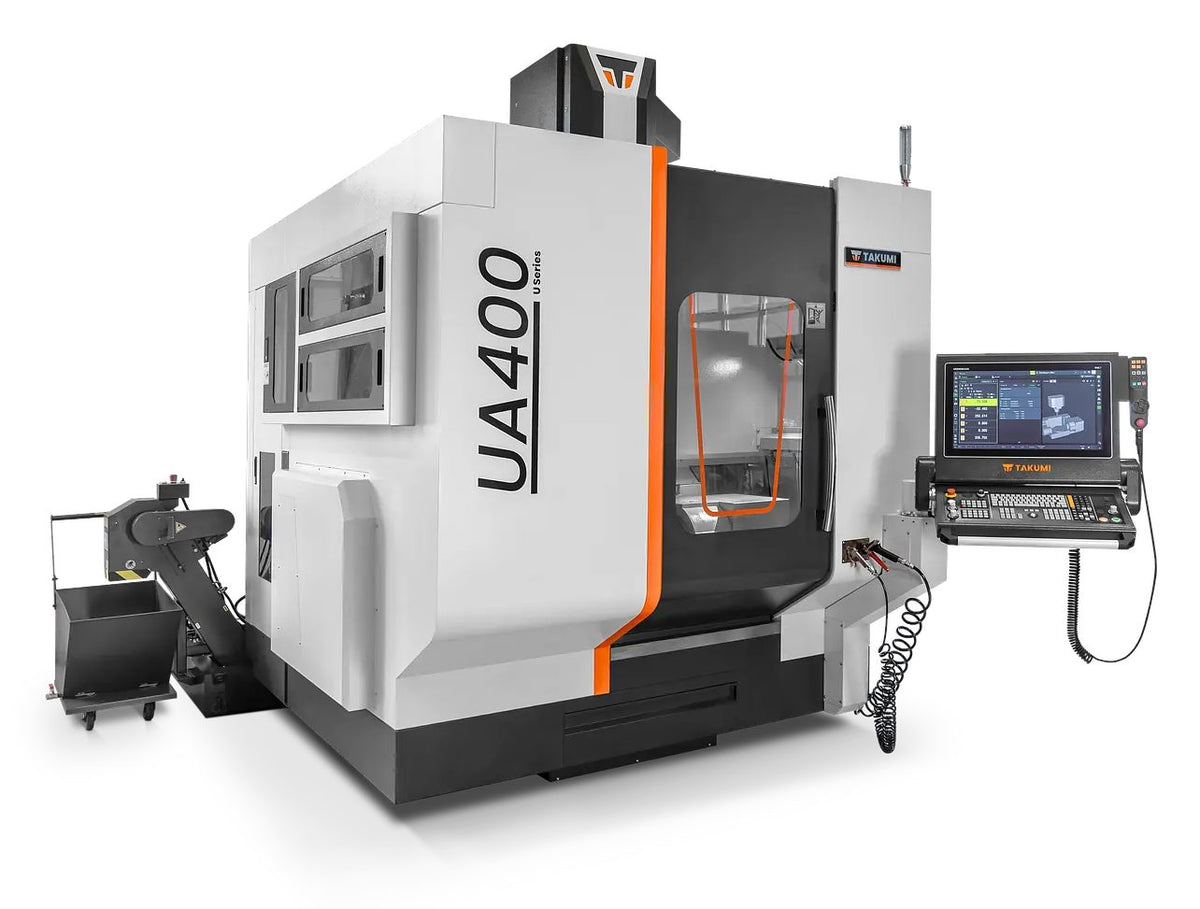

Centro de mecanizado de 5 ejes Takumi UA400
5 ejes compacto de mesa basculante Ø 400 mm, 40 herramientas y estructura en pórtico para piezas de hasta 200 kg.
- Recorridos X/Y/Z
- 630 · 620 · 510 mm
- Husillo
- 15.000 rpm SK40 BigPlus · 89,4 Nm
- Mesa · pieza máx.
- Ø 400 mm · 200 kg
- Herramientas
- 40
- Peso
- 9.500 kg
- Control CNC (a elegir)
FANUC · SIEMENS · HEIDENHAIN
Le respondemos en menos de 24 h laborables.
Datos técnicos
Seleccione un apartado para ver el detalle:
| Velocidad | Cono | Potencia (100 % / 40 % ED) | Par (100 % / 40 % ED) | Disponibilidad |
|---|---|---|---|---|
| 15.000 rpm Más habitual | SK40 BigPlus | 10 / 14 kW | 63,7 / 89,4 Nm | Estándar |
| Almacén de doble brazo | 40 herramientas · Ø máx. 75 mm (125 con huecos libres) · long. 280 mm · 7 kg |
|---|
| Eje A (basculante) | -120° / +30°, 22,2 rpm |
|---|---|
| Eje C (giratorio) | 360°, 22,2 rpm |
| Avance rápido X/Y/Z (m/min) | 36 |
| Avance de trabajo (m/min) | 12 |
| Distancia husillo-mesa | 100 - 610 mm |
| Control CNC | HEIDENHAIN TNC7 |
| Reglas ópticas | en todos los ejes |
| Refrigeración por el husillo | 30 bar de serie |
| Potencia eléctrica | 60 kVA |
| Dimensiones (an × la × al) | 4.418 × 2.966 × 3.184 mm |
Datos del catálogo del fabricante; la configuración final se confirma en la oferta.
Descripción

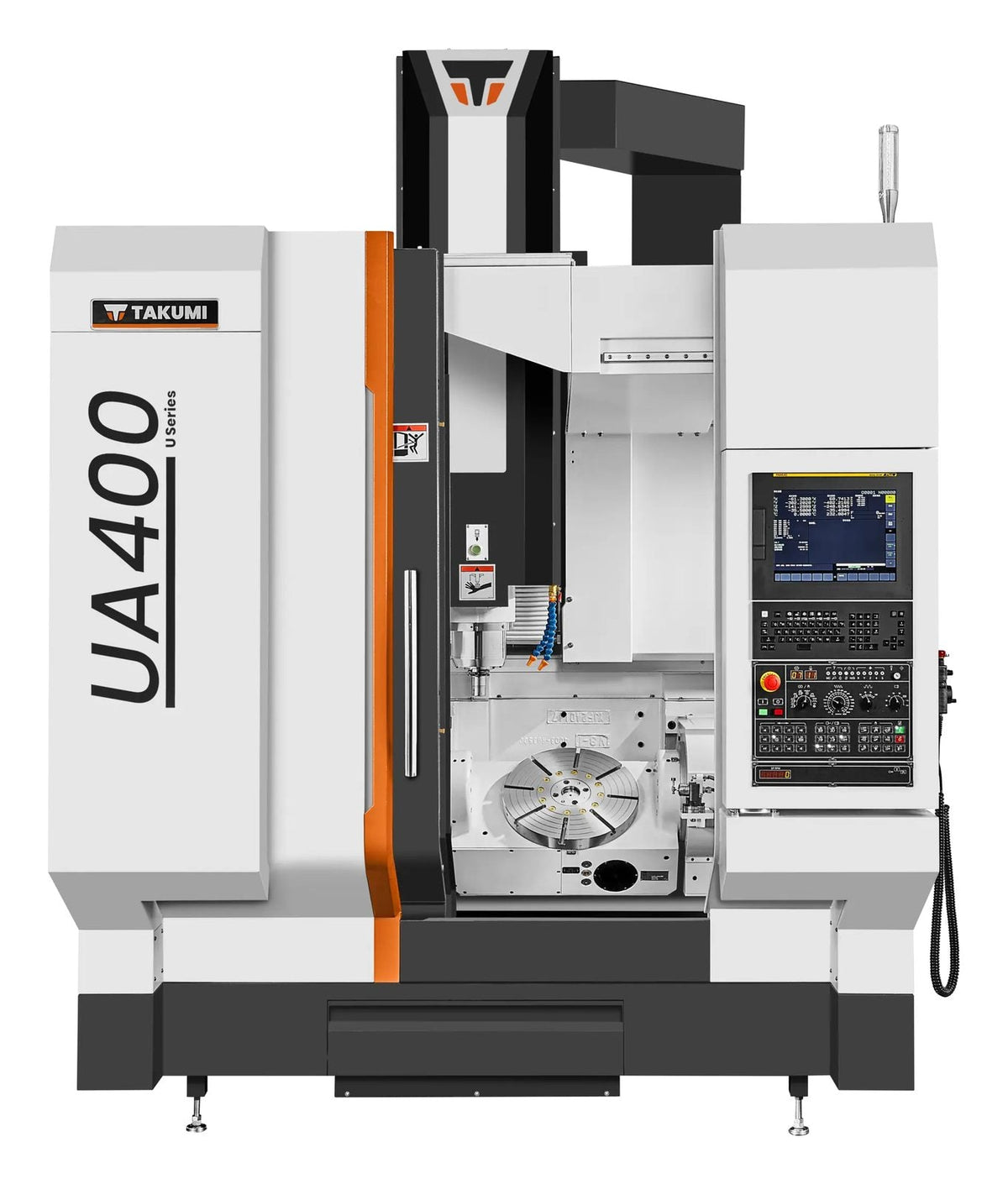

El Takumi UA400 es un centro de mecanizado de 5 ejes de la serie U con mesa basculante-giratoria de Ø 400 mm (eje A -120° / +30°, eje C 360°), pensado para piezas complejas de moldes, aeronáutica, medicina y mecánica de precisión. Sus recorridos son de 630 × 620 × 510 mm y la mesa admite 200 kg.

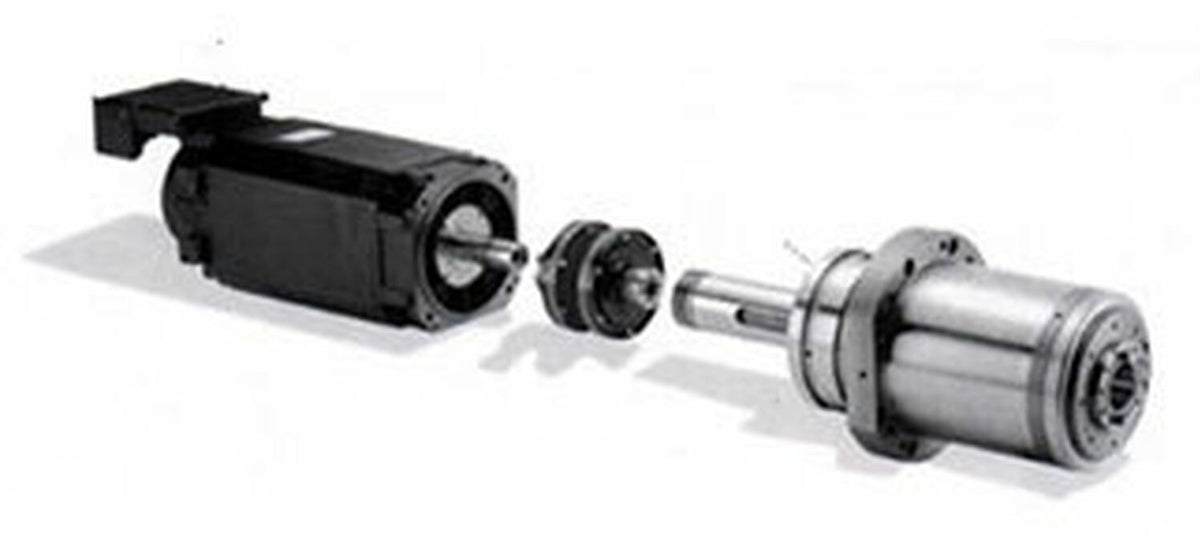

El husillo estándar es in-line de 15.000 rpm con cono SK40 BigPlus (10 / 14 kW, 89,4 Nm). El almacén de doble brazo tiene 40 posiciones y los avances rápidos alcanzan 36 m/min.

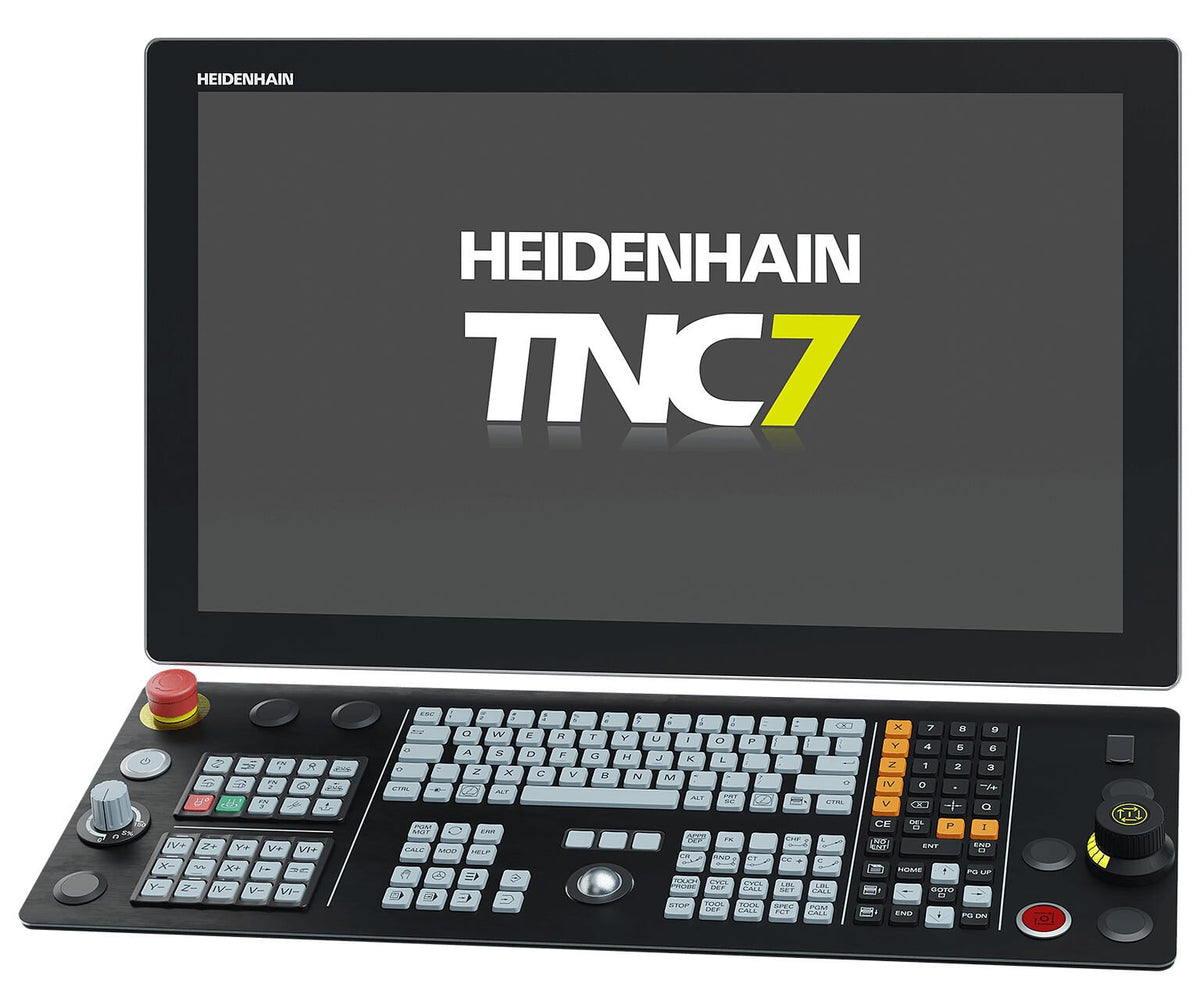

La estructura de fundición Meehanite tratada térmicamente, con superficies de apoyo rasqueteadas a mano, aporta rigidez y amortiguación. De serie incluye control HEIDENHAIN TNC7, reglas ópticas absolutas en todos los ejes, compensación térmica del husillo, refrigeración interna por el husillo a 30 bar, anillo de refrigeración, enfriador del husillo y transportador de virutas. Como opciones hay sondas de pieza y herramienta, paquete de producción Knoll y Rotoclear.
Con 9.500 kg de peso y una estructura rígida de fundición, el UA400 permite mecanizar en una sola atada piezas que de otro modo requerirían varias fijaciones. Ferrotall le asesora en la configuración, la automatización, la instalación y el servicio técnico.
Servicio Ferrotall
- Instalación y formación Puesta en marcha en su taller y formación a sus operarios por nuestro equipo técnico.
- Servicio técnico propio SAT con técnicos especializados y recambios para mantener su máquina produciendo.
- Asesoramiento de aplicación Le ayudamos a elegir la máquina y el equipamiento según sus piezas y producción.
- Más de 45 años Distribuidor de maquinaria-herramienta desde Monforte del Cid (Alicante).
