CENTRO DE MECANIZADO 5 EJES LIEDER TVMC/3000 5XC
- Año
- 2009
- Control
- HEIDENHAIN 530 i TNC
- Recorridos X/Y/Z
- 3.400 x 760 x 760
- Cono
- BT-40
- Mesa
- 3.400 x 700
- Herramientas
- RANDOM, 40 POS.
Entran máquinas cada semana y trabajamos con una red de proveedores en toda Europa. Díganos qué necesita y le buscamos una igual o similar.
Le respondemos en menos de 24 h laborables.
Ficha técnica
Datos generales
| MODELO | TVMC-5XC |
|---|---|
| CONTROL | HEIDENHAIN 530 i TNC |
| AÑO | 2009 |
Recorridos y mesa
| DIMENSIONES DE LA MESA | 3.400 x 700 |
|---|---|
| RECORRIDOS X, Y, Z | 3.400 x 760 x 760 |
Cabezal y husillo
| CONO | BT-40 |
|---|
Herramientas y equipamiento
| REFRIGERACION A TRAVES DE LA HTA. | Sí |
|---|---|
| CAMBIADOR DE HERRAMIENTAS | RANDOM, 40 POS. |
| EXTRACTOR DE VIRUTAS | SI |
Datos de nuestra ficha de compra, sujetos a verificación. Confírmenos cualquier dato importante antes de la compra o venga a ver la máquina.
Descripción y equipamiento

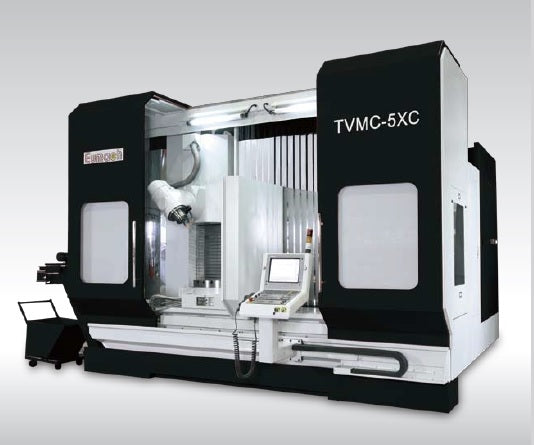

Centro de mecanizado de 5 ejes Lieder TVMC-5XC de columna móvil
Según el catálogo del fabricante, el TVMC-5XC es un centro de mecanizado de columna móvil con cabezal basculante y mesa giratoria, pensado para mecanizar en 5 ejes piezas largas y de gran tamaño en una sola fijación. Su mesa fija de 3.400 x 700 mm lo hace adecuado para moldes, utillaje, matricería y componentes de gran longitud.
Puntos fuertes de la serie TVMC

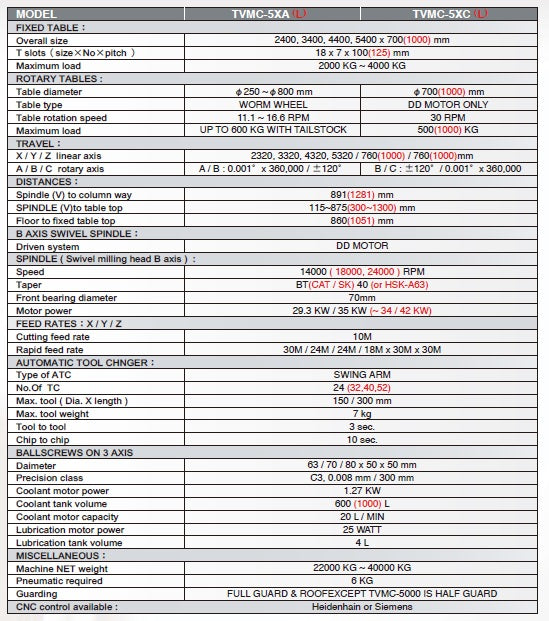

Según el catálogo del fabricante, la serie TVMC se ofrece con mesas de 2.400 a 5.400 mm, cabezal con eje B accionado por motor directo, mesa giratoria con motor DD en la versión 5XC y control Heidenhain o Siemens. Son datos de la serie y no de esta unidad concreta.
Configuración de esta unidad
- Modelo: Lieder TVMC-5XC, 5 ejes
- Control: Heidenhain 530 i TNC
- Dimensiones de la mesa: 3.400 x 700 mm
- Recorridos X, Y, Z: 3.400 x 760 x 760 mm
- Cono: BT-40
- Refrigeración a través de la herramienta: sí
- Cambiador de herramientas: random, 40 posiciones
- Extractor de virutas: sí
- Año: 2009
- Configuración real pendiente de confirmar en la máquina
Aplicaciones típicas
Moldes y matrices de gran longitud, utillajes, piezas de aeronáutica y energía, largueros y perfiles que requieren mecanizado en cinco caras o superficies complejas.
Véala en Ferrotall
La máquina se encuentra en nuestras instalaciones de Monforte del Cid (Alicante), donde puede visitarla; consúltenos para verla en funcionamiento o recibir un vídeo. Nuestro servicio técnico propio se encarga del transporte, la instalación y la puesta en marcha.
Preguntas frecuentes
¿Qué tamaño de pieza admite el TVMC-5XC?
Según nuestra ficha, la mesa mide 3.400 x 700 mm y los recorridos X, Y, Z son de 3.400 x 760 x 760 mm. Según el catálogo es de columna móvil, apropiada para piezas largas y estrechas. Consúltenos las dimensiones y el peso de su pieza para valorar el encaje.
¿Qué control lleva y qué cono de herramienta?
Nuestra ficha indica un control Heidenhain 530 i TNC y un cono BT-40, con refrigeración a través de la herramienta y cambiador random de 40 posiciones. El control Heidenhain es muy utilizado en mecanizado de moldes y piezas 5 ejes por su programación conversacional y sus ciclos.
¿En qué se diferencia un centro de 5 ejes de uno de 3 ejes?
Un centro de 3 ejes mueve la herramienta en X, Y y Z; uno de 5 ejes añade dos giros, aquí el cabezal basculante y la mesa giratoria según el catálogo de la serie. Así se mecanizan varias caras en una sola fijación, con menos montajes y mayor precisión entre ellas.
Visita, transporte y puesta en marcha
- Véala funcionando Visítela en nuestras instalaciones o pídanos un vídeo de la máquina en marcha.
- Transporte Gestionamos el desmontaje, la carga y el transporte hasta su taller.
- Puesta en marcha Instalación, nivelación y puesta en marcha por nuestro servicio técnico.
- Más de 45 años Compraventa de maquinaria de ocasión con el respaldo de nuestro SAT.
