Hurco

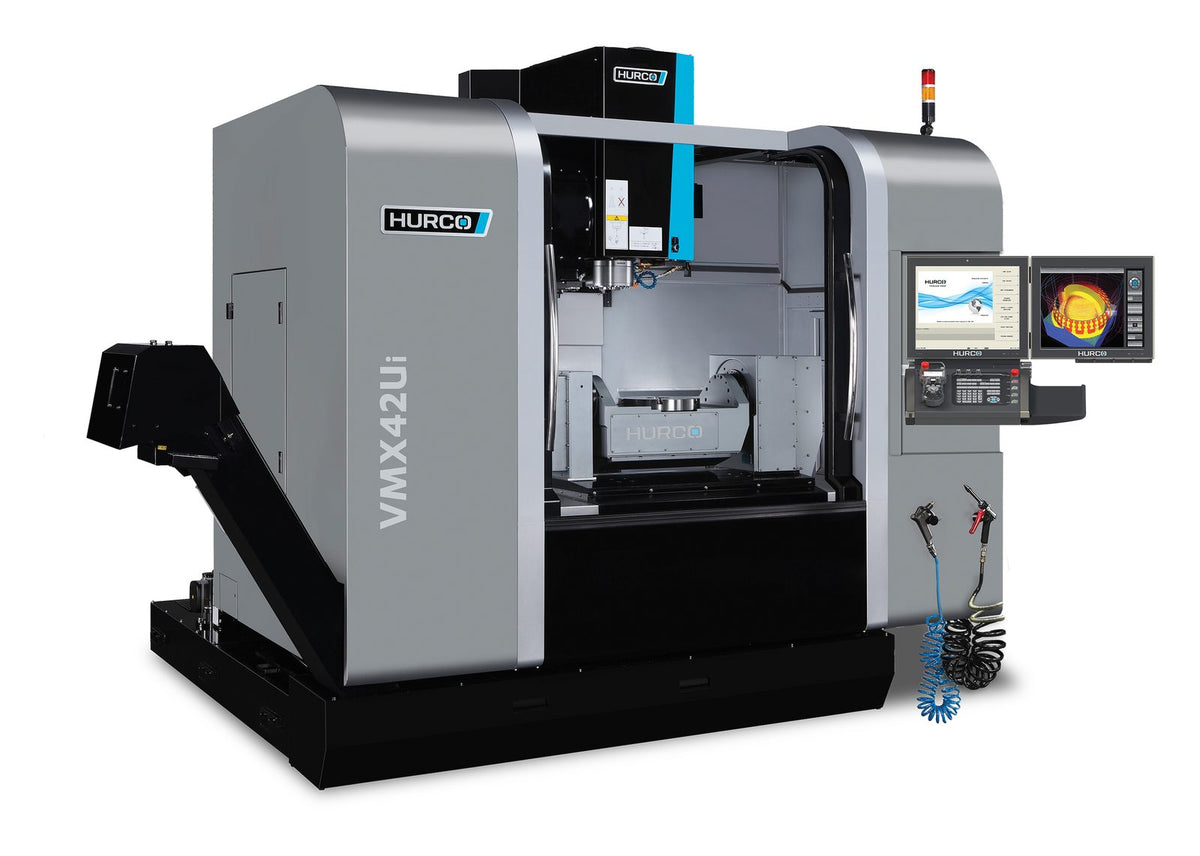

Centro de mecanizado 5 ejes Hurco VMX 42UDi
5 ejes con mesa basculante-giratoria integrada y husillo directo SK40 de 15.000 rpm: 1.067 × 610 × 520 mm y piezas de hasta Ø 535 mm.
- Recorridos X/Y/Z
- 1.067 · 610 · 520 mm
- Husillo
- 15.000 rpm SK40 · 96 Nm
- Mesa · pieza máx.
- Ø 398 mm (pieza Ø 535) · 250 kg
- Herramientas
- 40 (opción 60)
- Peso
- 7.200 kg
- Control CNC
Hurco WinMax · MAX5
Le respondemos en menos de 24 h laborables.
Datos técnicos
Seleccione un apartado para ver el detalle:
| Velocidad | Cono | Potencia (100 % / 40 % ED) | Par (100 % / 40 % ED) | Disponibilidad |
|---|---|---|---|---|
| 15.000 rpm (accionamiento directo) Más habitual | SK40 | 15 kW | 96 Nm | Estándar |
Volumen de interferencia según la posición de los ejes y el tipo de mesa: compruebe si su pieza cabe antes de pedir oferta.
| Pieza máx. | Ø 535 mm |
|---|
| Cambiador automático de herramientas | 40 (opción 60) herramientas |
|---|---|
| Herramienta máx. | Ø máx. 75 mm · longitud máx. 300 mm · peso máx. 7 kg |
| Eje A (basculante) | +30 / -110° |
|---|---|
| Eje C (giratorio) | 360° |
| Avance rápido X/Y/Z (m/min) | 45 / 45 / 40 |
| Avance rápido A/C (rpm) | 25 / 25 |
| Distancia nariz del husillo – mesa | 63 - 583 mm |

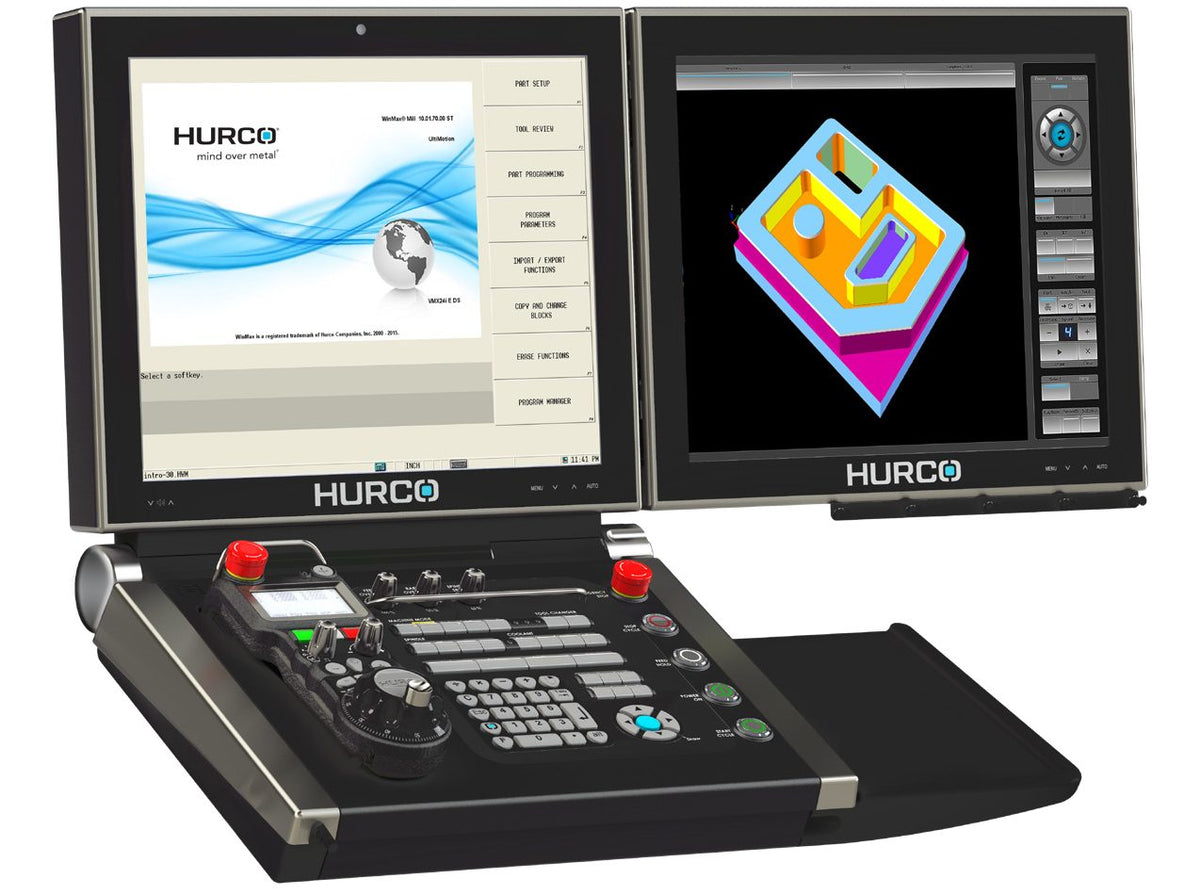

| Control CNC | Hurco MAX5 con WinMax: programación conversacional a pie de máquina y código ISO (NC) |
| Espacio necesario (la × an × al, puertas abiertas, con control y transportador) | 4.578 × 3.719 × 3.237 mm |
| Depósito de refrigerante | 510 l |
| Evacuación de viruta (estándar) | transportador de rascadores |
Datos del catálogo del fabricante; la configuración final se confirma en la oferta.
Opciones de automatización
Preparada para automatizarse desde el primer día o cuando lo necesite: más horas de husillo sin operario y menor coste por pieza.

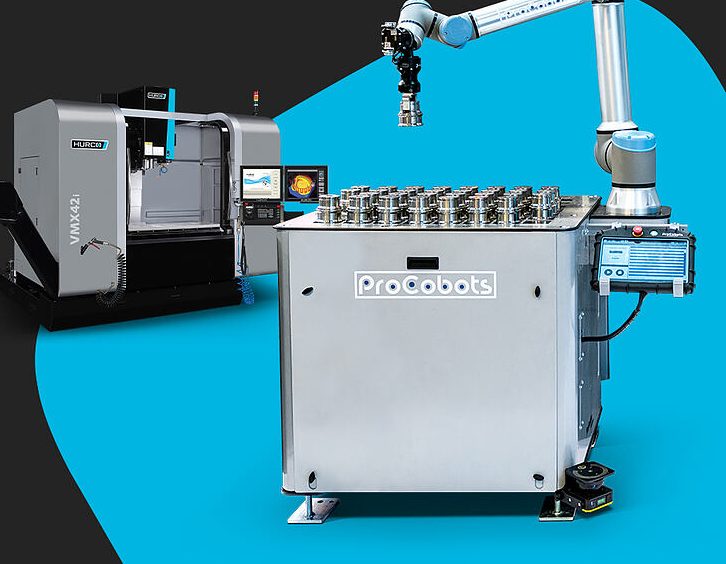

RobotProCobots: carga y descarga con robot colaborativoAlimenta la máquina sin operario para alargar turnos y producir desatendido. El robot se programa desde el propio control MAX5 (Automation Job Manager), sin programar en el robot.
✓ ProFeeder Cart / Tray con UR10e o EasyDesk 20 | 30 con UR20 / UR30 · pinza Schunk para piezas de hasta 15 kg
Hurco ofrece además una interfaz abierta para integrar robots y sistemas de automatización de terceros (AMF, Erowa, Lang Technik, Robojob, Universal Robots…). Confirme la configuración para este modelo con Ferrotall.
Descripción
El Hurco VMX 42UDi es el 5 ejes de mesa basculante-giratoria integrada de mayor tamaño de la serie VMX U, en su versión con husillo de accionamiento directo SK40 de 15.000 rpm, 15 kW y 96 Nm.
Sus recorridos de 1.067 × 610 × 520 mm, con eje A de +30 / -110° y eje C de 360°, y el plato de Ø 398 mm para piezas de hasta Ø 535 mm y 250 kg lo hacen adecuado para piezas de 5 ejes medianas y grandes. Los avances rápidos de 45 / 45 / 40 m/min aceleran los posicionamientos.
La mesa integrada en la estructura conserva el recorrido útil en Z y ofrece una gran apertura de trabajo. El almacén es de 40 herramientas (opción 60). La máquina pesa 7.200 kg, lleva depósito de refrigerante de 510 l y transportador de rascadores, y admite palpadores y carga automática con ProCobots.
Con el control MAX5 y WinMax se programa en conversacional a pie de máquina (3+2 y 5 ejes) o en código ISO desde CAM. Ferrotall, distribuidor de Hurco, le asesora en la configuración, la instalación y la formación.
Servicio Ferrotall
- Instalación y formación Puesta en marcha en su taller y formación a sus operarios por nuestro equipo técnico.
- Servicio técnico propio SAT con técnicos especializados y recambios para mantener su máquina produciendo.
- Asesoramiento de aplicación Le ayudamos a elegir la máquina y el equipamiento según sus piezas y producción.
- Más de 45 años Distribuidor de maquinaria-herramienta desde Monforte del Cid (Alicante).
